Anhang A – Verkabelungsszenarien
Dreiphasige Einrichtung zu Hause

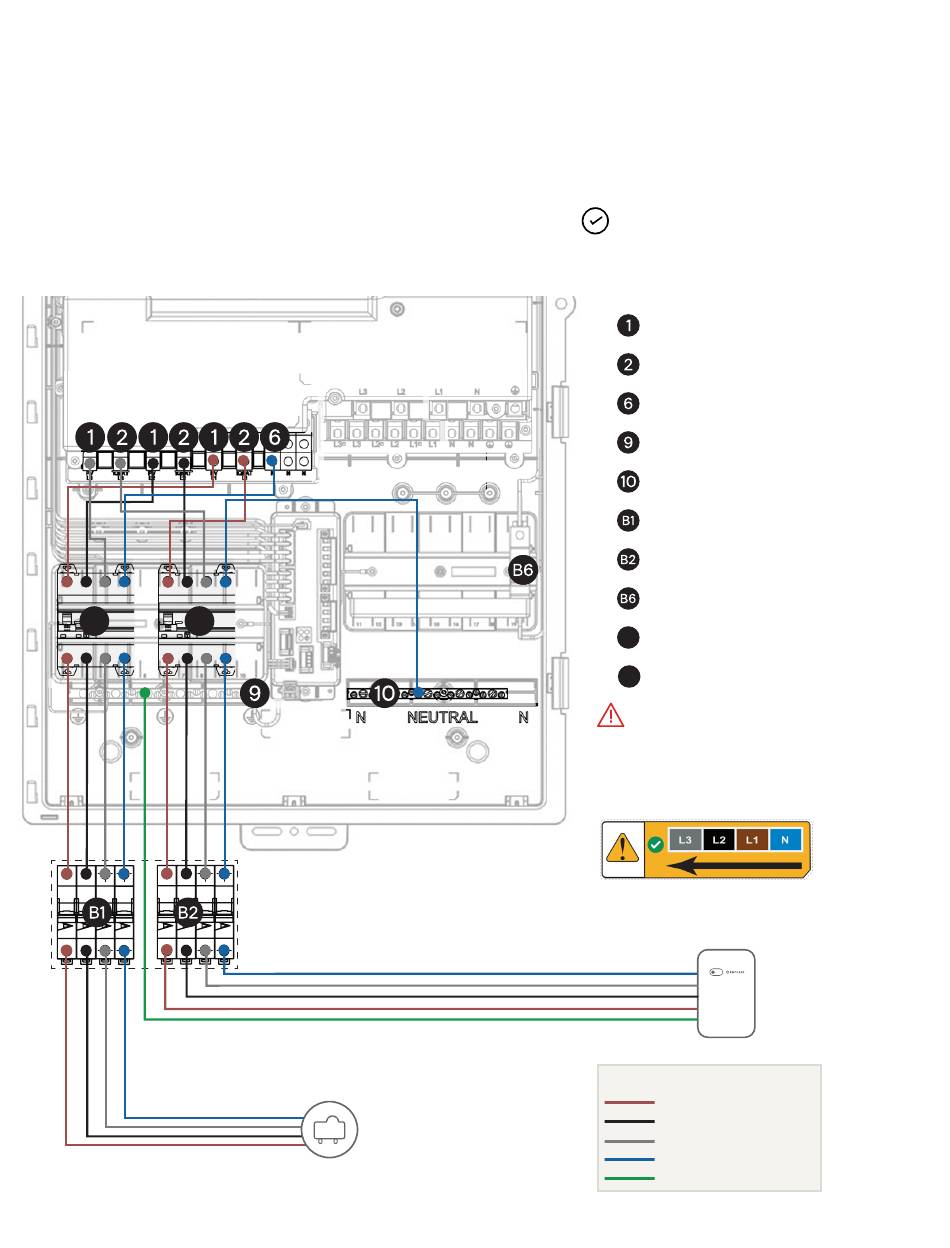

A11: Dreiphasige PV und IQ Battery.
R1
R2
IQ System Controller 3 INT Schnellinstallationsanleitung
PV
Gültige Regionen:
HINWEIS: Ein FI-Schutzschalter kann anstelle
eines RCD und MCB für die Stromkreise von
PV und IQ Battery verwendet werden. Bei
Verwendung eines FI-Schutzschalter sind für
IQ Battery und PV separate RCBO erforderlich.
PV-Klemmen
IQ Battery-Anschlüsse
PV-Neutralleiter-Klemme
Erdungsschiene
Neutralleiste/Klemme für
Batterieneutralanschluss
Leitungsschutzschalter PV
Leitungsschutzschalter IQ Battery
IQ Gateway-Leitungsschutzschalter
(vorinstalliert und vorverdrahtet)
FI-SCHALTER PV
R1
FI-SCHALTER IQ Battery
R2
WARNUNG:
Stellen Sie sicher, dass die
Phasenleiter mit den entsprechenden
Anschlüssen verbunden sind. Die
Reihenfolge der Phasenklemmen im Gerät
beträgt L3-L2-L1 von links nach rechts.
IQ Battery
Legende
L1
L2
L3
Neutral
Schutzleiter (PE)
Österreich
Schweiz
43
