Abschnitt B – Verkabelung

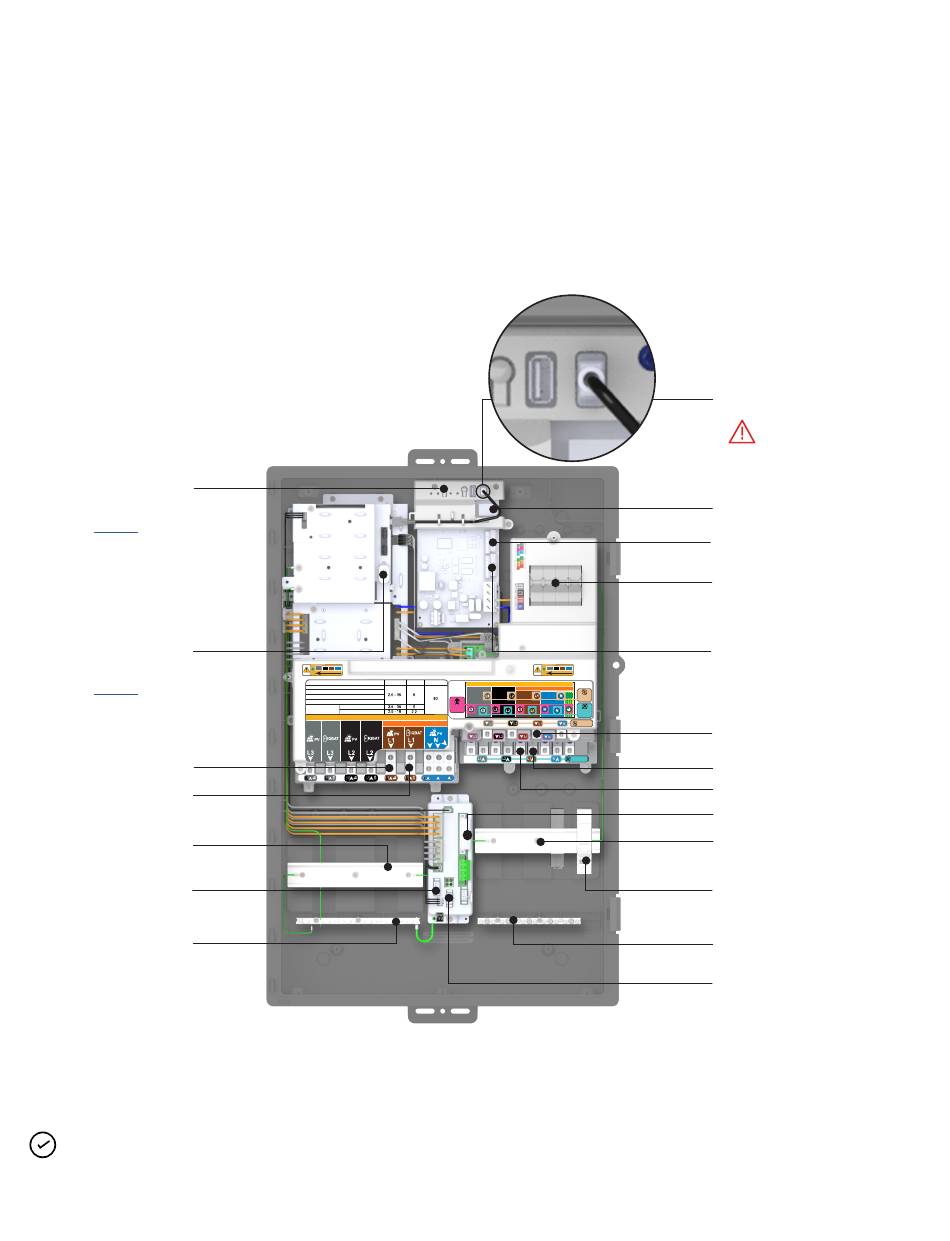

Innenansicht des IQ System Controller 3 INT
In der Abbildung unten ist der IQ System Controller 3 INT ohne
Frontblende dargestellt.
Zur Installation von Leitungsschutzschaltern werden DIN-
Schienen mitgeliefert. Verwenden Sie Leiter (Leiter, Nullleiter
und Masse/Erde) und Leitungsschutzschalter mit geeigneten
Nennströmen und Schutzanforderungen gemäß den örtlichen
Vorschriften.
Beachten Sie vor der Verkabelung des IQ System Controller 3 INT
die Verdrahtungstabelle, die empfohlenen Drehmomente und die
örtlichen Vorschriften.
LED-Status und Tasten
des IQ Gateways (im
Abschnitt
Betrieb
dieses
Dokuments erklärt)
IQ System Controller
LED-Status (im
Abschnitt
Betrieb
dieses
Dokuments erklärt)
PV-Klemmen
IQ Battery-Anschlüsse
10 DIN-Teilungseinheiten
für PV- und Batterielei-
tungsschutzschalter
Anschlussklemme für
SSD-Schalter-Anschluss
Masse-/
Masseklemme/
Erdungsschiene
HINWEIS: Alle DIN-Schienen sind geerdet.
IQ System Controller 3 INT Schnellinstallationsanleitung
L3
L2
L1
N
Connections
Wire Size (mm²) Torque (Nm) Max Current (A)
GRID / MAINS TERMINALS
BACKUP, NON-BACKUP LOADS TERMINALS
L3
PV, IQBAT TERMINALS
NEUTRAL, EARTH TERMINALS
NEUTRAL AND
LARGE HOLES
GRID /
MAINS
SMALL HOLES
EARTH BARS
THREE - PHASE (3Ø)
SINGLE - PHASE (1Ø)
L3
L2
L1
N
THREE - PHASE (3Ø)
SINGLE - PHASE(1Ø)
L2
L1
N
PE
BACKUP
LOADS
NON
BACKUP
LOADS
BACKUP
LOADS
NON-BACKUP
LOADS
IQ Gateway USB-Anschluss
WARNUNG:
Zum
Zeitpunkt der
Installation verbinden.
Ethernet-Kabelverbindung
Digitaler Eingang
Manuelle Übersteuerung/
IQ System Controller 3 INT-
Umgehungsschalter
CT-Anschluss
Anschlüsse Backup-Verbraucher
Anschlüsse zu anderen als Backup-
Verbrauchern
Netz-/Hauptanschlussklemmen
Zus.- Kontakt
8 DIN-Teilungseinheiten für Backup-/
Nicht-Backup-Verbraucher/
Netztrennschalter
IQ Gateway-Trennschalter (vorinstalliert
(Pos. 19) und vorverdrahtet)
Neutralleiter Anschlüsse für IQ
Battery-Einheiten
Klemme für den Anschluss des
Steuerungskabels
12
