Abschnitt A – IQ System Controller 3 INT montieren
Schritt 2:
Mindestabstand

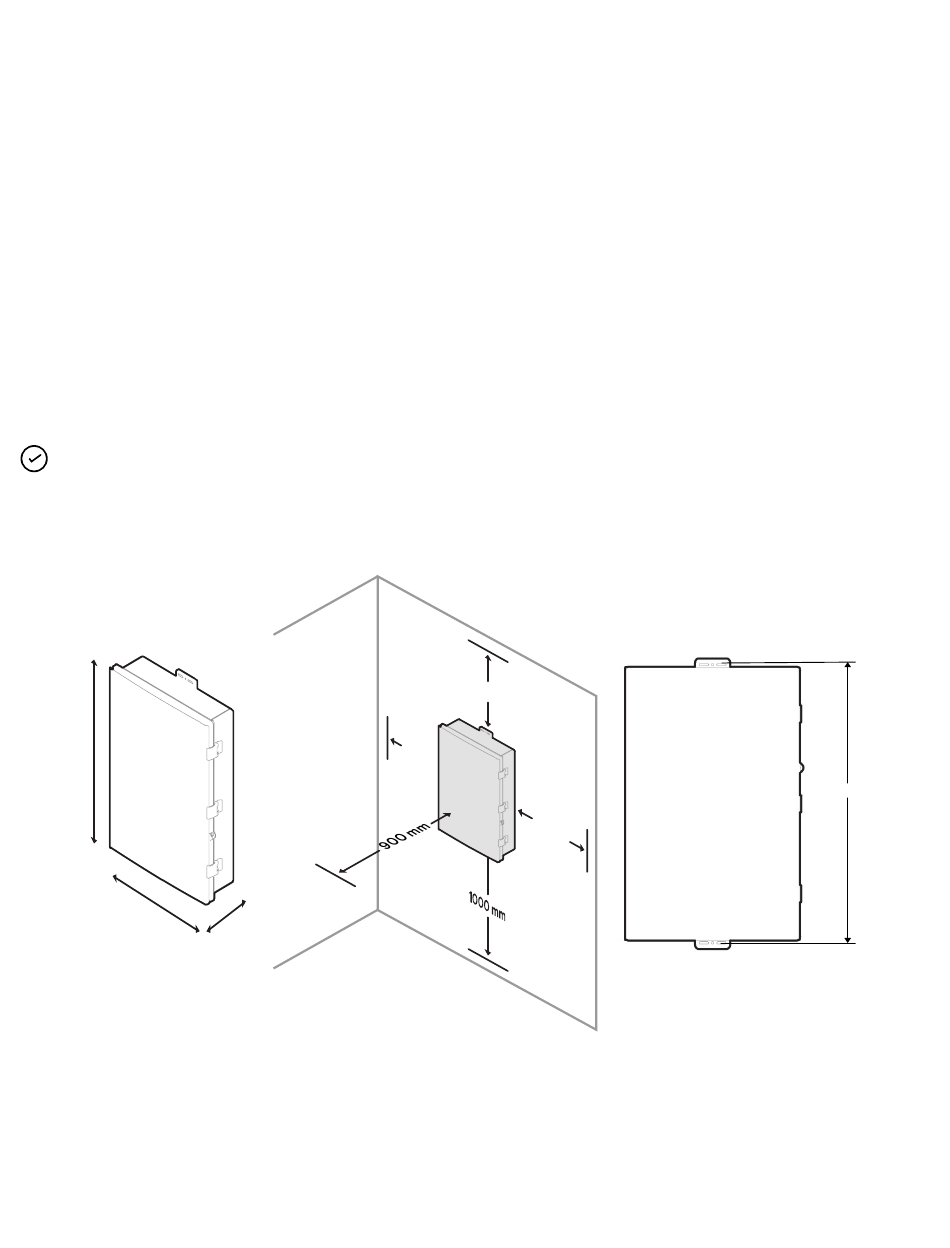

Dieses Produkt muss wie in der Abbildung gezeigt mit Abständen installiert werden.
Befolgen Sie alle lokalen Normen und Vorschriften für die Montage einer Elektro-Unterverteilung.
Bei Verwendung einer seitlichen Netz-/Ethernet-Kabeleinführung müssen die Löcher für die Kabelkanäle vor der Installation vorgebohrt werden.
HINWEIS: Die angegebenen Abstände gelten nach der Installation.
1 5 0
m m
7 6 0
m m
1 5 0
m m
773 mm
1 5 0
m m
5 0 0
m m
m m
1 5 8
*An der Vorderseite des IQ System Controller ist ein Mindestabstand von 600 mm zu belassen.
IQ System Controller 3 INT Schnellinstallationsanleitung
7
