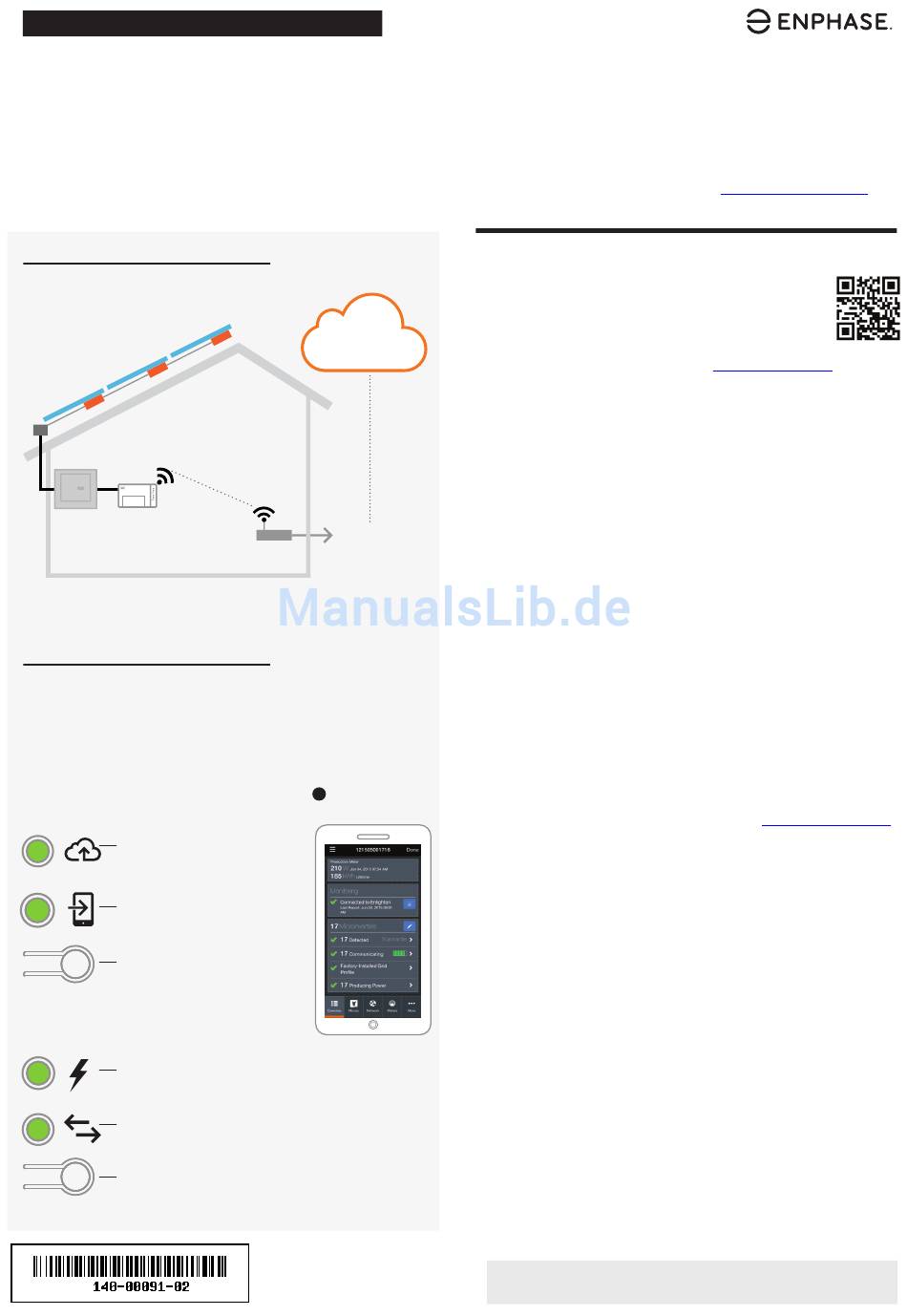

enphase Envoy-S Metered Schnellanleitung

S C H N E L L I N S T A L L A T I O N S A N L E I T U N G
Installation des Enphase Envoy-S Metered
Mehrphasig
Lesen und befolgen Sie zur Installation des Enphase Envoy-S Metered™-Gateway mit integriertem Messgerät alle Warnungen und
Anweisungen in dieser Anleitung sowie im Enphase Envoy-S Installations- und Bedienungshandbuch unter: enphase.com/support.
Sicherheitswarnungen sind auf der Rückseite dieser Anleitung aufgeführt.
Funktionsweise
Mikro-Wechselrichter
Envoy-S
Schaltschrank
POWERLINE-KOMMUNIKATION

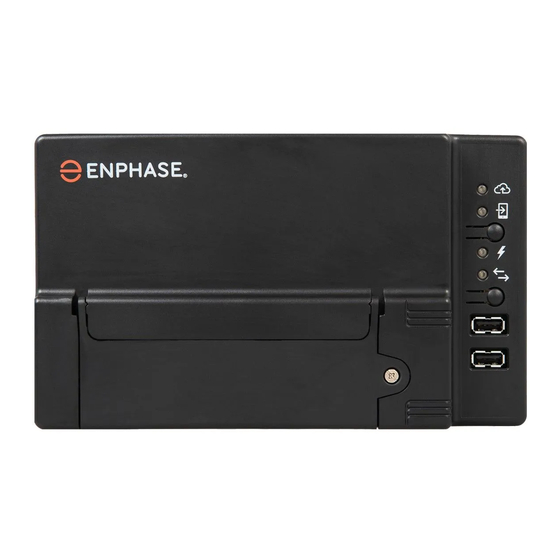

Envoy-S Anzeige und Steuerelemente
Verfolgen Sie den Systeminstallationsfortschritt mit der mobilen App
Enphase Installer Toolkit™. Die LEDs am Envoy-S leuchten durchgehend
grün, wenn eine Funktion aktiviert wird oder wie erwartet arbeitet, blinken,
wenn ein Vorgang gerade ausgeführt wird, oder leuchten durchgehend
gelb, wenn eine Fehlersuche mit Installer Toolkit erforderlich ist. Eine
Legende alle LED-Zustände finden Sie unter Fehlersuche
Netzwerkkommunikations-LED
Grün, wenn Envoy-S
mit Enlighten™ verbunden ist.
AP-Modus-LED
Grün, wenn das AP WLAN-Netzw-
erk von Envoy verfügbar ist.
AP-Modus-Taste
Drücken Sie zur Aktivierung des
AP-Modus von Envoy für eine
Verbindung mit einem mobilen Gerät.
Halten Sie die Taste 5 Sekunden lang
gedrückt, um die WPS-Verbindung mit
einem Router zu starten.
Stromerzeugung-LED
Grün, wenn die Mikro-Wechselrichter
Strom erzeugen.
Geräte-Kommunikations-LED
Grün, wenn die Geräte
mit Envoy-S kommunizieren.
Geräte Scan-Taste
Drücken Sie diese zum Starten/Stoppen eines
15-minütigen Scans der Geräte über die Stromleitung.
(Modell ENV-S-WM-230)
Enlighten
Zum Internet
Router
NETZWERK
KOMMUNIKATION
a .
Enphase Installer
Toolkit-Mobil-App
VORBEREITUNG
A ) Laden Sie die aktuellste Version der mobilen App En-
phase Installer Toolkit herunter und öffnen Sie diese, um
sich bei Ihrem Enlighten-Konto anzumelden. Mit dieser
App können Sie eine Verbindung zum Envoy-S herstellen,
um den Fortschritt der Systeminstallation zu überwa-
chen. Öffnen Sie zum Herunterladen
scannen Sie den QR-Code auf der rechten Seite.
B) Überprüfen Sie, ob die Verpackung Folgendes enthält:
Enphase Envoy-S Metered Gateway
•
Zwei teilbare Stromwandler (CTs) für die Messung von Stromerze-
•
ugung und -verbrauch
Hutschiene zur Montage
•
Ferritperle zur Befestigung an Ihrem Ethernetkabel, falls verwendet
•
Schnellinstallationsanleitung (dieses Dokument)
•
C ) Überprüfen Sie, dass im Schaltschrank genügend Raum zur Instal-
lation von CTs vorhanden ist. Installieren Sie die CTs nicht in einem
Schaltfeld, in dem sie mehr als 75 % des Verdrahtungsraums eines
Querschnittbereiches innerhalb des Schaltfelds einnehmen.
D) Bei Installation im Außenbereich muss der Envoy-S in einem
Gehäuse mit Schutzart IP54 (oder höher) mit Leitungsbefestigung
installiert werden. Bohren Sie keine Löcher an der Oberseite des Ge-
häuses oder an einer anderen Stelle, durch die Feuchtigkeit eindrin-
gen kann. HINWEIS: Metallgehäuse können die WLAN-Signalstärke
beeinträchtigen. Verwenden Sie für die Installation des Envoy-S im
Innenbereich ein entsprechend ausgelegtes Gehäuse.
E ) Stellen Sie bei Installation des Envoy-S im Rahmen einer mehrphasi-
gen Anwendung sicher, dass Sie über Folgendes verfügen:
• Zusätzliche CTs (CT-100-SPLIT) für mehrphasige Installationen.
Vergewissern Sie sich, dass Sie für jede überwachte Phase einen
CT haben, sowohl für die Produktion als auch für den Verbrauch.
• Einen Phasenkoppler. Installieren Sie einen Phasenkoppler auf der
Lastseite der Überstromschutzvorrichtung. Weitere Informationen
finden Sie in der technischen Anleitung von Enphase für die pas-
sende Phasenkoppler für Ihre Region unter enphase.com/support.
Wenden Sie sich für Informationen zu kompatiblen Vorrichtungen
an den Support von Enphase.
F ) Entscheiden Sie, wie Sie den Envoy-S mit dem Internet verbinden
möchten: WLAN, ein Enphase Mobile Connect-Modem oder Ethernet.
G ) Vergewissern Sie sich, dass Sie über die folgenden optionalen Ele-
mente verfügen, falls erforderlich:
Enphase Mobile Connect-Modem™ (Bestellungsnummer:
•
CELLMODEM-02)
Ethernet-Kommunikation über Powerline Adapter mit Ethernet-
•
kabeln [Bestellungsnummer: EPLC-02 (EU), EPLC-03 (UK) oder
EPLC-04 (AU/NZ)]
Ethernetkabel [802.3, Cat5E oder Cat6, ungeschirmte verdrillte
•
Zweidrahtleitung (UTP)] Verwenden Sie keine geschirmten Twisted
Pair-Kabel (STP).
H ) Installieren Sie das PV-System, wie es in den Installationshand-
büchern beschrieben ist.
I ) Wenn ein Enphase PV-System ein einem Ort installiert wird oder
werden soll, fertigen Sie einen Installationsplan auf Papier an, um
die Seriennummern der Geräte und die Positionierung innerhalb
der Anlage festzuhalten. Sie können diesen Plan zu einem späteren
Zeitpunkt mit Installer Toolkit und Ihrem Mobilgerät scannen.
Ziehen Sie das Etikett von der Unterseite des Envoy-S ab und
•
kleben Sie es auf den Installationsplan, wie Sie es auch bei den
Mikro-Wechselrichtern (und Enphase Wechselstrombatterien,
sofern installiert) getan haben.
Bewahren Sie eine Kopie des Installationsplans für Ihre Unterlagen auf.
•
HINWEIS: Bei Bedarf finden Sie einen Installationsplan in jeder
Enphase Mikro-Wechselrichter-Installationsschnellanleitung.
enphase.com/toolkit oder
