Installation von IQ Battery und String-Wechselrichtern

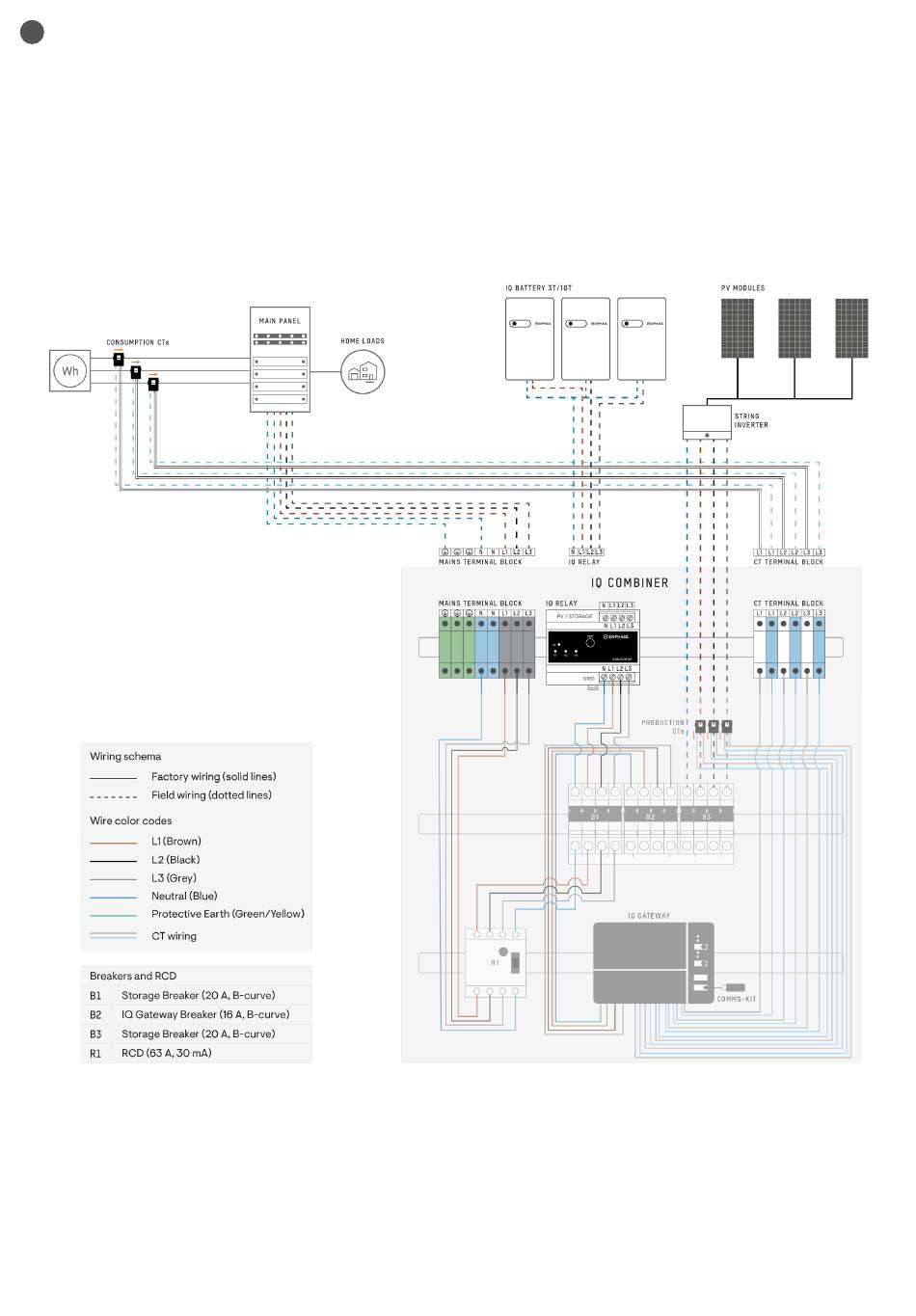

Beachten Sie den folgenden Verdrahtungsplan für die Installation der IQ Battery und des String-Wechselrichters eines Drittanbieters am IQ Combiner.
A ) Schließen Sie das Netz an die Netzklemmenleiste an.
B ) Schließen Sie die IQ-Batterie an das erste IQ-Relais an.
C ) Entfernen Sie das zweite IQ-Relais und die Kabelbaugruppe vom zweiten IQ-Relais zum Leistungsschalter zusammen mit den Produktions-Strom-
wandlern.
D ) Platzieren Sie die String-Wechselrichter direkt am Leistungsschalter.
E ) Installieren Sie die Produktions-Stromwandler wieder an L1, L2, und L3 der String-Wechselrichter-Kabelbaugruppe, die am Leistungsschalter anliegt.
F ) Installieren Sie die Verbrauchsstromwandler an der Netzleitung (wobei der Pfeil vom Netz weg/in Richtung der Lasten zeigt) und schließen Sie die An-
schlusskabel an den Stromwandler-Klemmenblock an.
