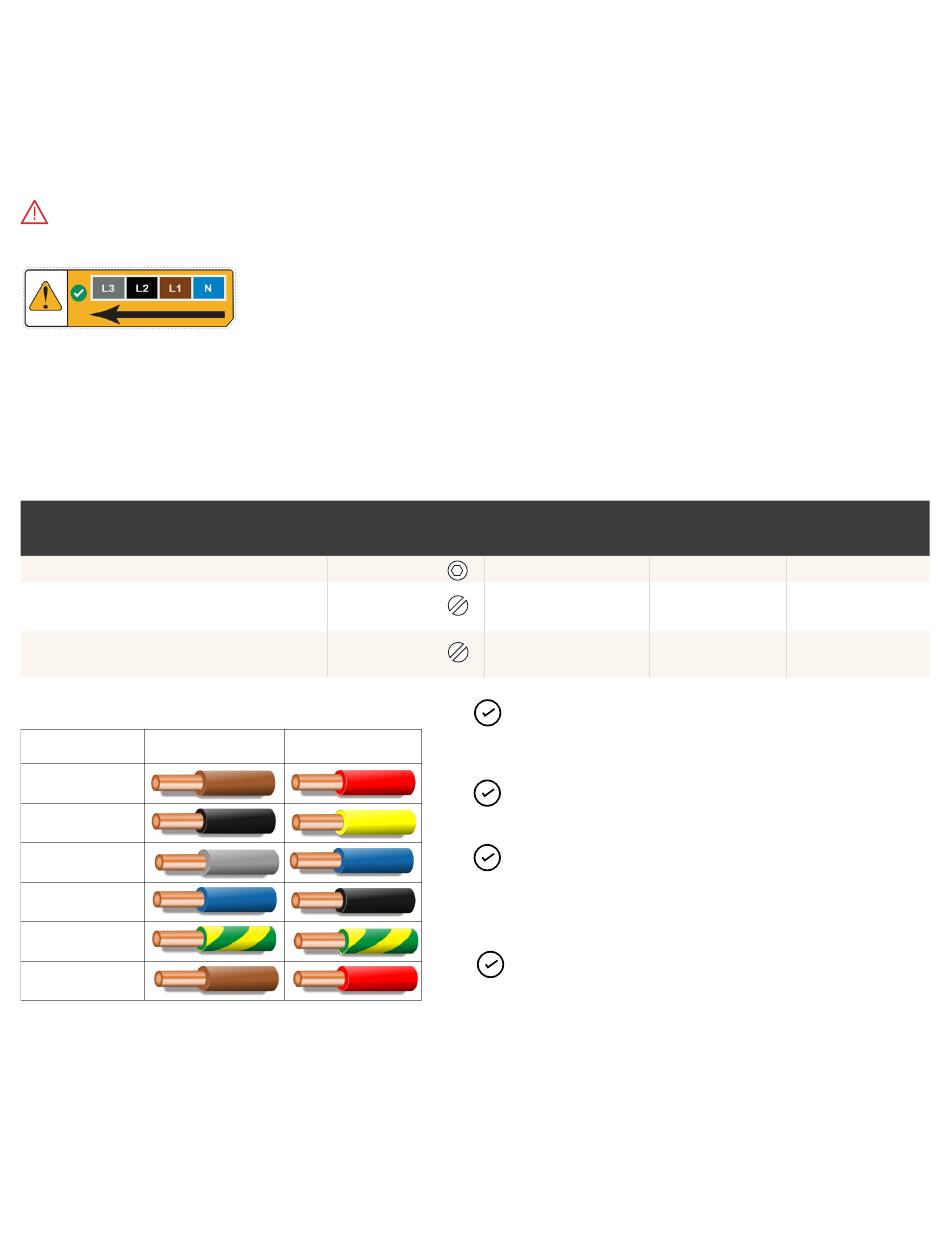

Abschnitt B – Verkabelung
Zusätzliche Verkabelungsanweisungen
WARNUNG:
Stellen Sie sicher, dass die Phasenleiter mit den
entsprechenden Anschlüssen verbunden sind. Die Reihenfolge der
Phasenklemmen im Gerät beträgt L3-L2-L1 von links nach rechts.
1.
Ändern Sie nicht die Schalterposition des IQ Gateway von Steckplatz 19
(an Front angegeben).
2.
PV-, IQ Battery, Last- und Netzschutzschalter/RCDs/FI-Schalter sollten
entsprechend den lokalen Anforderungen und den Kabelgrößen, die
vor Ort verwendet werden, dimensioniert werden. Diese sind nicht im
Lieferumfang des IQ System Controller 3 INT enthalten.
3.
Folgende Kabelgrößen, Drehmomente und Abisolierlängen werden für
verschiedene Verbindungen unterstützt:
ANSCHLÜSSE
Netz-/Last-/PV-/Batterieklemmen
Große Bohrungen für Neutralleiter
und Erdungs-/Masseschiene
Kleine Bohrungen für Neutralleiter
und Erdungs-/Masseschiene
Kabelfarben (Richtwerte)
Drahttyp
AC-Dreiphasig (L1)
AC-Dreiphasig (L2)
AC-Dreiphasig (L3)
Neutral (N)
Schutzerdung (PE)
Masse (GND)
Einphasig (L)
IQ System Controller 3 INT Schnellinstallationsanleitung
WERKZEUG/ANTRIEB
Sechskant 4 mm
Schlitz 7,5 mm
Schlitz 6 mm
IEC
IND, ZAF
Unterstützte Erdungssysteme:
Die unterstützten Erdungssysteme sind TN-C-S, TN-S und TT.
Die Erdungssysteme TN-C und IT werden nicht unterstützt.
LEITERQUERSCHNITT
(mm
)
2
2,5–35
2,5–35
2,5–16
HINWEIS: Leitungsschutzschalter/RCDs/FI-Schalter für PV,
IQ Battery, Netz- und nicht-Backup-/Backup-Verbraucher sind nicht
im Lieferumfang des IQ System Controller 3 INT enthalten und müssen
separat erworben werden.
HINWEIS: Eine lokale Erdungselektrode ist erforderlich, um einen sicheren
Betrieb in Backup-Szenarien zu gewährleisten. Befolgen Sie die örtlichen
elektrischen Vorschriften und Best Practices.
HINWEIS: Der IQ Gateway-Leitungsschutzschalter ist vorinstalliert und
mit dem IQ System Controller 3 INT vorverdrahtet. Verwenden Sie diesen
Leitungsschutzschalter nur, wenn dies zur Fehlerbehebung erforderlich ist,
um das IQ Gateway aus- und wieder zu starten. Ändern Sie die Position des
Leitungsschutzschalters nicht von Steckplatz 19 (an Front angegeben).
HINWEIS: Die Leiter und Leitungsschutzschalter muss gemäß den
örtlichen Elektrovorschriften dimensioniert werden. Stellen Sie sicher,
dass die mit den Leitungsschutzschaltern verbundenen Kabeln wie
vom Hersteller des Leitungsschutzschalters empfohlen angezogen und
festgezogen sind.
DREHMOMENT
ABISOLIERLÄNGE
(N m)
(mm)
6
12
5
10
2,2
10
15
