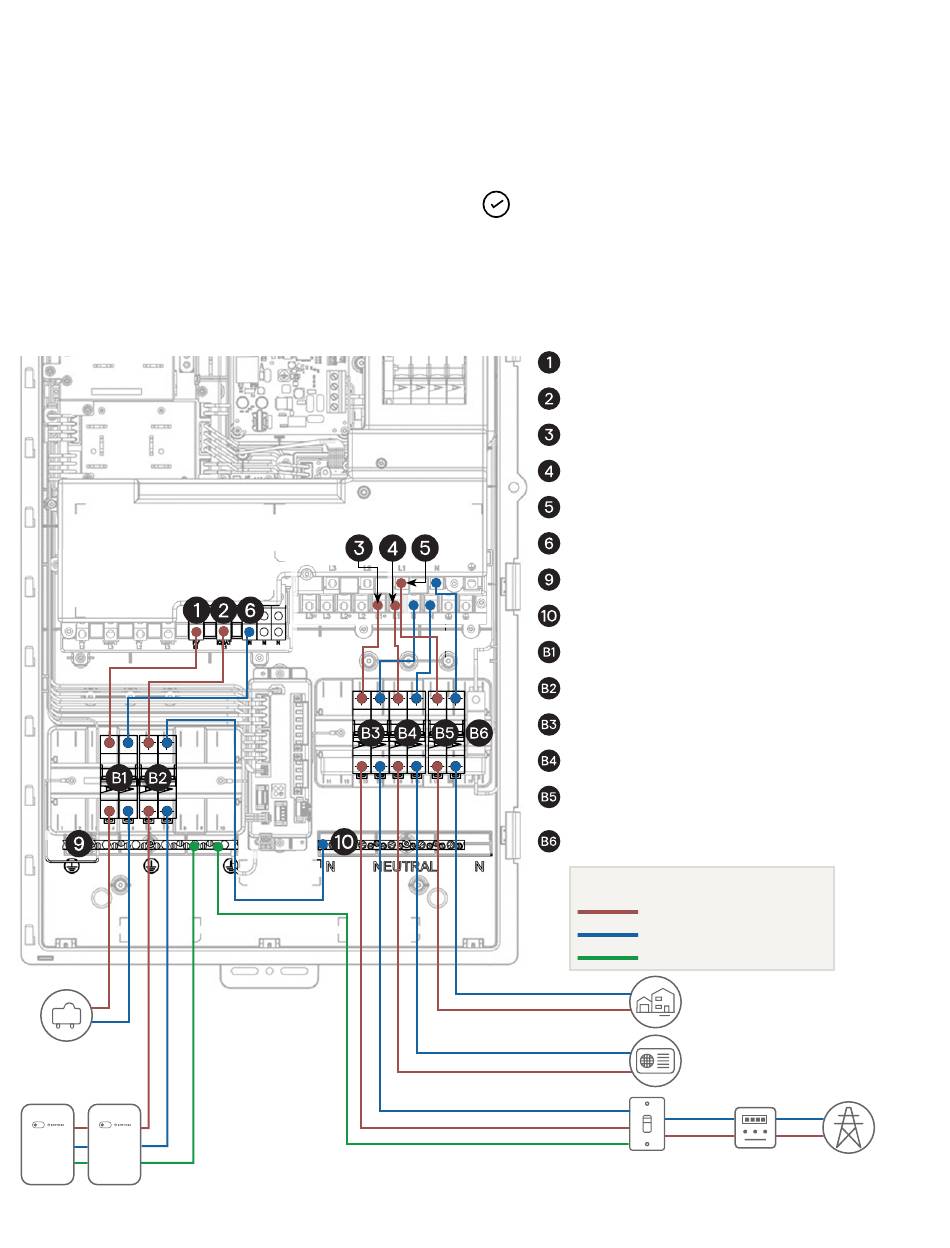

Anhang A – Verkabelungsszenarien
Einphasige Einrichtung zu Hause
A2: System mit einphasiger IQ Battery
und PV mit Neutralleiter-Trennung und
neutralen Leitungsschutzschaltern.
PV
IQ Battery(s)
IQ System Controller 3 INT Schnellinstallationsanleitung
HINWEIS:
Wenn lokale Vorschriften die Verwendung eines FI-Schalters
erfordern, sind für IQ Battery und PV separate FI-Schalter erforderlich.
Bei Verwendung eines separaten Leistungsschutzschalters und eines
RCDs anstelle eines FI-Schalters müssen die Kabel von
IQ Battery/PV zum Leitungsschutzschalter der Batterie bzw. zum
Leitungsschutzschalter des PV verlegt werden. Schließen Sie dann die
Kabel vom Leitungsschutzschalter an den entsprechenden RCD und
vom RCD an den Anschluss des IQ System Controller 3 INT an.
PV L1-Anschluss
IQ Battery L1 Anschlüsse
Netz-/Hauptanschlussklemmen L1
Verbraucher ohne Backup L1-Terminal
Backup-Verbraucher L1-Terminal
PV-Neutralleiter-Klemme
Erdungsschiene
Neutralleiste/Klemme für Batterieneutralanschluss
PV-Leitungsschutzschalter/FI-Schutzschalter
Leitungsschutzschalter IQ Battery/FI-Schutzschalter
Hauptleitungsschutzschalter
Leitungsschutzschalter Verbraucher ohne Backup
Leitungsschutzschalter Backup
Leitungsschutzschalter IQ Gateway
(vorinstalliert und vorverdrahtet)
Legende
L1
Neutral
Schutzleiter (PE)
Backup-Verbraucher
Verbraucher ohne Backup
Hauptschalter/
Leitungsschutzschalter/
Sicherung
Gültige Region:
Südafrika
Stromnetz
Stromzähler
