GERMAN

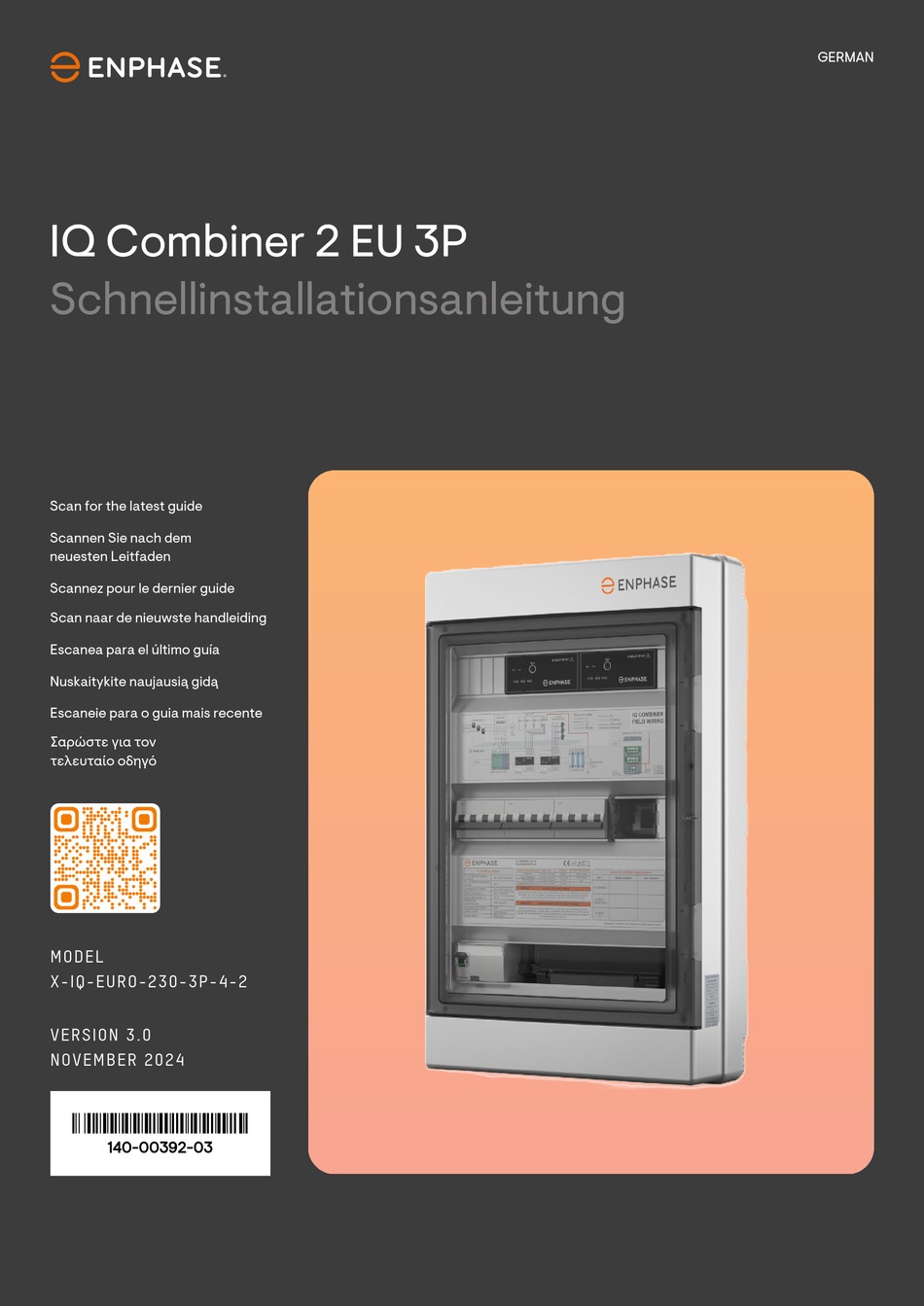

IQ Combiner 2 EU 3P
Schnellinstallationsanleitung
Scan for the latest guide
Scannen Sie nach dem
neuesten Leitfaden
Scannez pour le dernier guide
Scan naar de nieuwste handleiding
Escanea para el último guía
Nuskaitykite naujausią gidą
Escaneie para o guia mais recente
Σαρώστε για τον
τελευταίο οδηγό
MOD EL
X-I Q- EURO -2 3 0 -3 P- 4 - 2
V E R S I ON 3. 0
NO V EMB ER 2 02 4
Ì140-00392-038Î
140-00392-03

Werbung

loading

Inhaltszusammenfassung für enphase IQ Combiner 2 EU 3P

  • Seite 1 GERMAN IQ Combiner 2 EU 3P Schnellinstallationsanleitung Scan for the latest guide Scannen Sie nach dem neuesten Leitfaden Scannez pour le dernier guide Scan naar de nieuwste handleiding Escanea para el último guía Nuskaitykite naujausią gidą Escaneie para o guia mais recente Σαρώστε...
  • Seite 2 Diese Seite wurde absichtlich leer gelassen DE-2...
  • Seite 3 4.1. Anweisungen für die Verkabelung vor Ort 4.2. Anleitung zur Verkabelung der Steuerung für die Installation von IQ Battery 5P(s) mit einem Communications Kit 2 INT 4.3. Verkabelung Communications Kit 2 INT (im IQ Combiner 2 EU 3P) 4.4. Steuerungsverkabelung (CTRL) zwischen den Systemkomponenten 5.
  • Seite 4 Installation von Solar- und Speicheranlagen, was zu einer erheblichen Zeitersparnis bei der Installation führt. Der IQ Combiner 2 EU 3P enthält das IQ Gateway Metered, zwei dreiphasige IQ Relays, ein Communications Kit (kompatibel mit der IQ Battery 5P), zwei 4-polige Leitungsschutzschalter, einen...
  • Seite 5 Abschnitt Anhang aufgeführt. entspricht, und kleben Sie es über das vorhandene Etikett. 2.4 Planen einer Montageposition 3. Der IQ Combiner 2 EU 3P ist für eine Kabeleinführung von der Oberseite her konzipiert. Montieren Sie geeignete Kabelverschraubungen und ziehen Sie sie beim Durchführen der Kabel fest.
  • Seite 6 Neutral (blau) Schutzleiter (grün/gelb) Erdungskabel CTRL Draht IQ Gateway to Comms Kit-02-Kabel CT-Verdrahtung (Feldverdrahtung) Leitungsschutzschalter und RCD Leitungsschutzschalter (20 A, B-Kurve) IQ Gateway-Leitungsschutzschalter (16 A, B-Kurve) PV-Schutzschalter (20 A, B-Kurve) IQ COMBINER 2 EU 3P RCD (63 A, 30 mA) DE-6...
  • Seite 7 Leitungsschutzschalter (20 A, B-Kurve) IQ Gateway-Leitungsschutzschalter (16 A, B-Kurve) PV-Schutzschalter (20 A, B-Kurve) RCD (63 A, 30 mA) IQ COMBINER 2 EU 3P HINWEIS: Die Produktions-CTs wurden zu den Kabelbaugruppen L1, L2 und L3 von den Leitungsschutzschaltern zum FI- Schutzschalter verlegt. DE-7...
  • Seite 8 ABFLU SSKABEL IQ Gateway to Comms Kit-02-Kabel CT-Verdrahtung (Feldverdrahtung) Leitungsschutzschalter und RCD Leitungsschutzschalter (20 A, B-Kurve) IQ Gateway-Leitungsschutzschalter (16 A, B-Kurve) PV-Schutzschalter (20 A, B-Kurve) RCD (63 A, 30 mA) IQ COMBINER 2 EU 3P VERBINDUNG VON PRODUCTION CTs DE-8...
  • Seite 9 Schutzleiter (grün/gelb) ABFLUSSKABEL Erdungskabel CTRL Draht IQ Gateway to Comms Kit-02-Kabel CT-Verdrahtung (Feldverdrahtung) Leitungsschutzschalter und RCD Leitungsschutzschalter (20 A, B-Kurve) IQ Gateway-Leitungsschutzschalter (16 A, B-Kurve) PV-Schutzschalter (20 A, B-Kurve) RCD (63 A, 30 mA) IQ COMBINER 2 EU 3P DE-9...
  • Seite 10 4. Verkabelung 4.1 Anweisungen für die Verkabelung vor Ort Informationen zur Antrieb/Werkzeug Leitergröße (mm Drehmoment Abisolierlänge (mm) Verkabelung IQ Relays Geschlitzt M4 2,5–6,0 0,85 N m 10–12 Hauptanschlüsse 4,0–6,0 10–12 (Einsteckausführung) CTRL-Kopfzeile 0,5–1,5 0,20 N m Geschlitzt M2 Communications Kit 2 Geschlitzt M2 0,5–2,5 0,20 N m...
  • Seite 11 HINWEIS: Verwenden Sie die von Kabelschirmung Enphase empfohlenen Kabel und Kopfleisten, und beachten Sie die örtlichen Vorschriften für spezifische lokale Anforderungen. Der IQ Combiner 2 EU 3P unterstützt nur kabelgebundene CTRL-Kopfleistennummern CTRL-Signale Steuerverbindungen. Schraubklemme 1 CTRL L - NIEDRIG •...
  • Seite 12 Eine Erdung ist nur erforderlich, wenn der Ableitungsdraht des Steuerkabels mit der Klemme verbunden ist. Die Klemme kann Drahtgrößen zwischen 0,14 mm² und 2,5 mm² aufnehmen. Sequenz 2: IQ Battery 5P – Communications Kit 2 INT (im IQ Combiner 2 EU 3P) – IQ Battery 5P IQ Battery 5P...
  • Seite 13 Installieren Sie den IQ Combiner erst, nachdem Sie mit Schritt 2 fortfahren. das Enphase System von der Wechselstromversorgung getrennt haben. Stellen Sie vor Wartungs- und 2. Öffnen Sie die Enphase Installer App und starten Sie die Installationsarbeiten sicher, dass die Microinverter Systemaktivierung. stromlos sind.
  • Seite 14 Garantiebedingungen zu erfüllen, muss der IQ Combiner gemäß den Anweisungen in dieser Hiermit erklärt Enphase Energy Inc., dass der Funkanlagentyp Anleitung installiert werden. IQ Combiner 2 EU 3P der Richtlinie 2014/53/EU entspricht. Umweltschutz Der vollständige Text der EU-Konformitätserklärung (DoC) ELEKTRONISCHES GERÄT: NICHT ist unter der folgenden Internetadresse verfügbar:...
  • Seite 15 Appendix A: Bohrmaße Die folgende Abbildung zeigt die Bohrmaße. DE-15...
  • Seite 16 LED-Farbe LED-Status Ereignis Grün blinkend Verbindung mit EIP oder WLAN-Router wird hergestellt. Grün IQ Gateway ist mit der Enphase Installer Platform (EIP) verbunden. Nur mit dem lokalen Netzwerk verbunden, d. h. ohne Internet. Kein Netzwerk verfügbar. AP-Modus-LED LED-Farbe LED-Status Ereignis Grün...
  • Seite 17 Appendix C: Communications Kit 2 Die folgende Abbildung zeigt die LEDs des Communications Kit 2. Die LED am Communications Kit zeigt den Verbindungsstatus an. In der folgenden Tabelle sind die verschiedenen Status aufgeführt. Status-LED LED-Farbe LED-Status Ereignis FEHLER (Steuer- oder BUS-Fehler) Blinkt grün Firmware-Update für das Communications Kit Grün...
  • Seite 18 LED V1 (SPANNUNG, LED V2 LED V3 LED (HZ, Beschreibung/Status Zustand Relais V1-N) (SPANNUNG, V2-N) (SPANNUNG, V3-N) DCI) Die Einheit verfügt nicht über genügend Stromlos oder GEÖFFN Wechselspannung (V1-N <85 VAC) an den arbeitet nicht Anschlüssen für den Betrieb. GRÜN Phasenspannung (V1-N) innerhalb des –...
  • Seite 19 Diese Seite wurde absichtlich leer gelassen DE-19...
  • Seite 20 140-00392-03-DE-2024-11-08 Anwendbare Regionen: Germany © 2024 Enphase Energy. Alle Rechte vorbehalten. Enphase, die e- und CC-Logos, IQ und bestimmte andere unter https:/ /enphase.com/trademark-usage-guidelines aufgeführte Marken sind Marken von Enphase Energy, Inc. in den USA und anderen Ländern. Änderungen vorbehalten.
