Anhang A – Verkabelungsszenarien
Dreiphasige Einrichtung zu Hause

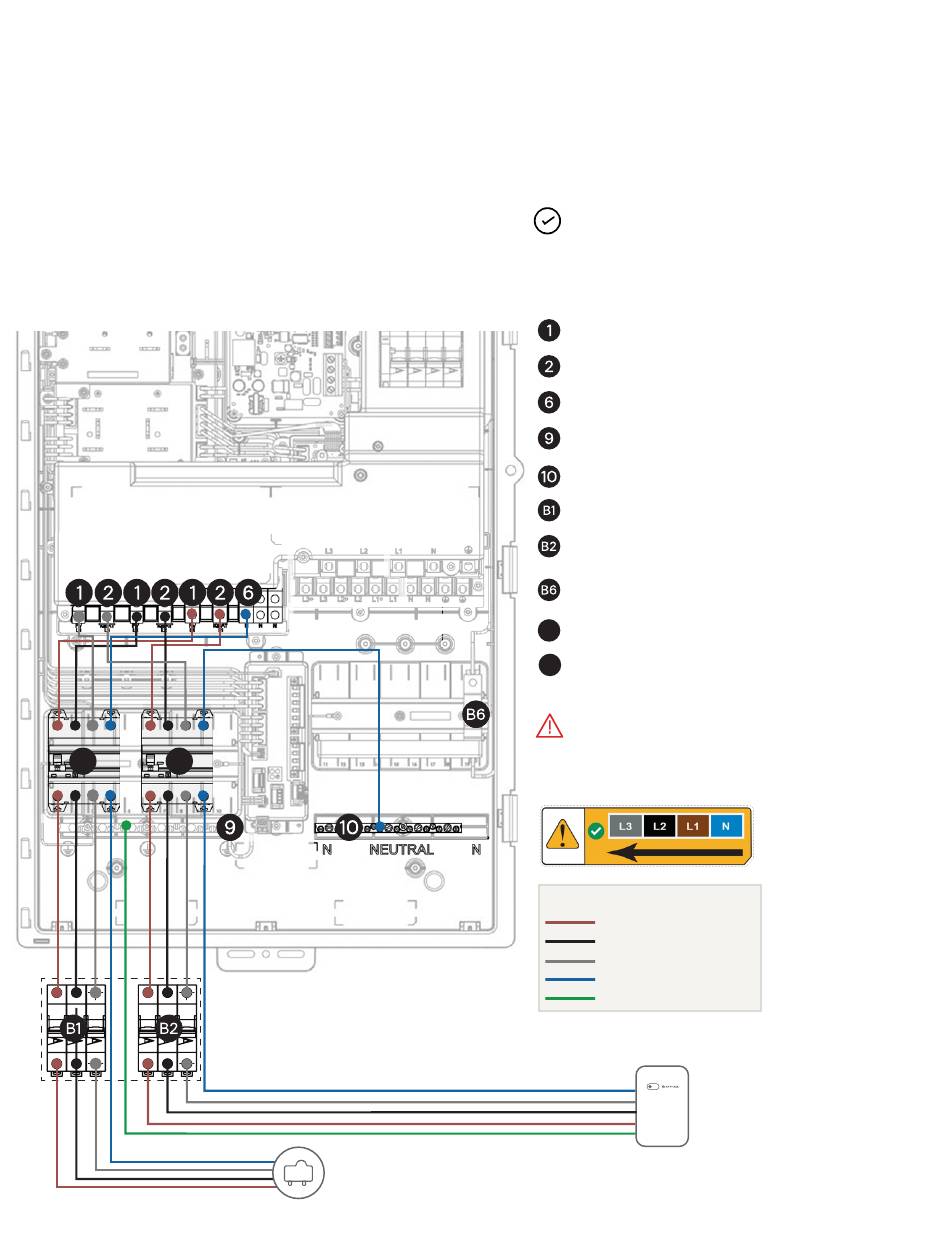

A9: Dreiphasige PV und IQ Battery.
R1
R2
IQ System Controller 3 INT Schnellinstallationsanleitung
PV
HINWEIS:
Ein FI-Schutzschalter kann anstelle eines RCD und
MCB für die Stromkreise von PV und
IQ Battery verwendet werden. Bei Verwendung
eines FI-Schutzschalter sind für IQ Battery und PV
separate RCBO erforderlich.
PV-Klemmen
IQ Battery-Anschlüsse
PV-Neutralleiter-Klemme
Erdungsschiene
Neutralleiste/Klemme für Batterieneutralanschluss
Leitungsschutzschalter PV
Leitungsschutzschalter IQ Battery
IQ Gateway-Leitungsschutzschalter
(vorinstalliert und vorverdrahtet)
FI-SCHALTER PV
R1
FI-SCHALTER IQ Battery
R2
WARNUNG:
Stellen Sie sicher, dass die Phasenleiter
mit den entsprechenden Anschlüssen verbunden
sind. Die Reihenfolge der Phasenklemmen im Gerät
beträgt L3-L2-L1 von links nach rechts.
Legende
L1
L2
L3
Neutral
Schutzleiter (PE)
IQ Battery
Gültige Region:
Deutschland
