Abschnitt B – Verkabelung
AUX-Verkabelung

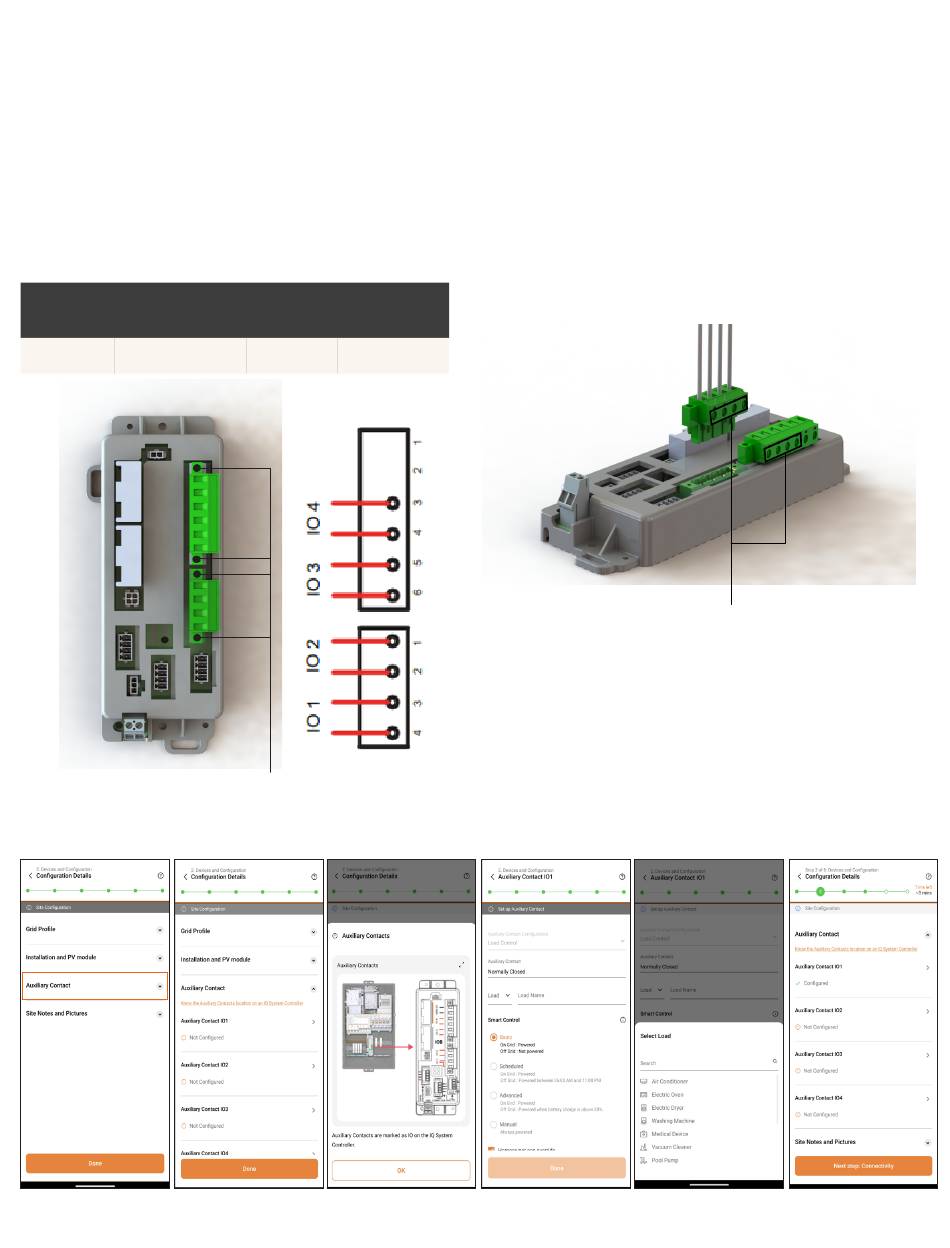

Der IQ System Controller 3 INT verfügt über 4 Hilfskontakte für PV-
Abschaltungs- und Lastabschaltungsfunktionen.
Die beiden NC- und NO-Kontakte sind für maximal 1 A bei 230 VAC
RMS oder 24 VDC ausgelegt.
WERKZEUG/
LEITERQUERSCHNITT
ANTRIEB
(mm
)
2
1–2,5
M3
IO1 und IO2 fungieren als NC1 und NC2. IO3 und IO4 fungieren als NO1 und NO2. Die Funktionen der Hilfskontakte können mit der
Enphase Installer App wie unten dargestellt konfiguriert werden.
IQ System Controller 3 INT Schnellinstallationsanleitung
DREHMOMENT
ABISOLIERL ÄNGE
(Nm)
(mm)
0.5
7-8
Befestigungsschrauben
Die Kontakte sind abnehmbar, um die Verdrahtung zu
erleichtern. Lösen Sie mit einem M3-Schraubendreher die
Befestigungsschraube und entfernen Sie die Kopfleiste. Lösen Sie
die Kabelbefestigungsschrauben, um das Kabel zu befestigen.
Ziehen Sie die Kabelbefestigungsschrauben mit einem
Anzugsmoment von 0,5 N m fest.
Stecken Sie die Kopfleiste wieder auf und ziehen Sie die
Befestigungsschrauben mit einem Anzugsmoment von 0,5 N m fest.
Kabelbefestigungsschrauben
21
