Schließen der Front und Montieren der
Füllplatte des Leistungsschutzschalters
WARNUNG:
Vergewissern Sie sich vor dem Anschluss an die
Stromversorgung, dass ALLE IQ System Controller 3 INT-
Verbindungen korrekt installiert und alle Leiter terminiert sind.
•
Bringen Sie die Front mit den drei Schrauben wieder an und
ziehen Sie sie mit einem Kreuzschlitzschraubendreher Nr. 2 fest.
•
Bringen Sie die Füllplatte des Leitungsschutzschalters am
unteren Teil der Aussparung des Hauptleitungsschutzschalters

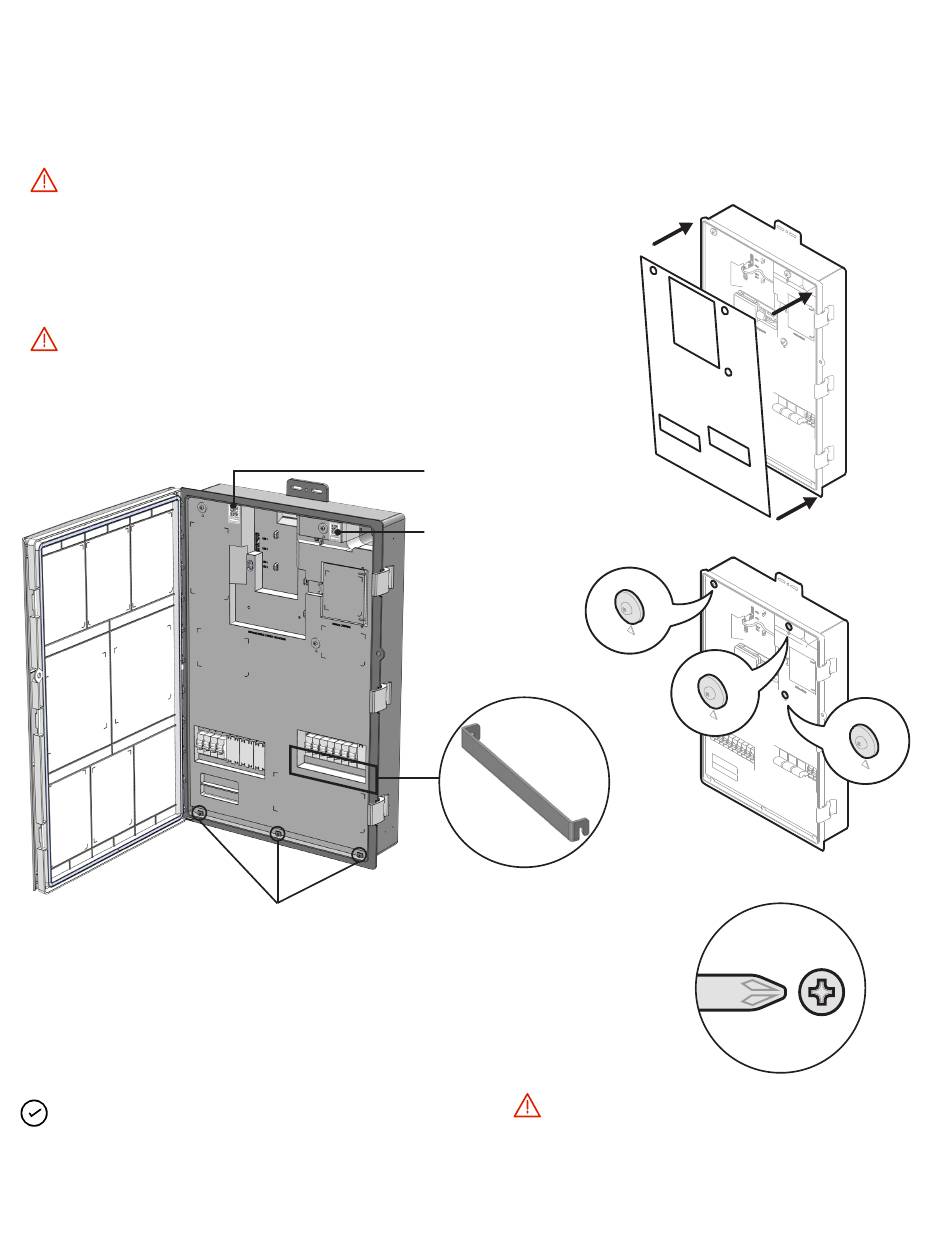

an, wie in der folgenden Abbildung dargestellt.
WARNUNG:
Gefahr von Sachschäden. Stellen Sie sicher, dass
keine Leiter eingeklemmt werden, wenn die Front des
IQ System Controller 3 INT angebracht wird.
Schieben Sie die Front in den Schlitz.
HINWEIS: Leitungsschutzschalter für Solar, IQ Battery,
Netz- und nicht-Backup-/Backup-Verbraucher sind nicht
im Lieferumfang des IQ System Controller 3 INT enthalten
und müssen separat erworben werden. Die in den obigen
Abbildungen gezeigten Leitungsschutzschalterkonfigurationen
sind Richtwerte.
IQ System Controller 3 INT Schnellinstallationsanleitung
IQ System
Controller
QR Code
IQ Gateway
QR-Code
Füllplatte
Leitungsschutzschalter
Kreuzschlitzschraube Nr. 2
Drehkraft 1,4 N m
WARNUNG:
Wiederanschließen der Front nicht eingeklemmt werden.
Stellen Sie sicher, dass die Kabel beim
