Anhang A – Verkabelungsszenarien
Dreiphasige Einrichtung zu Hause

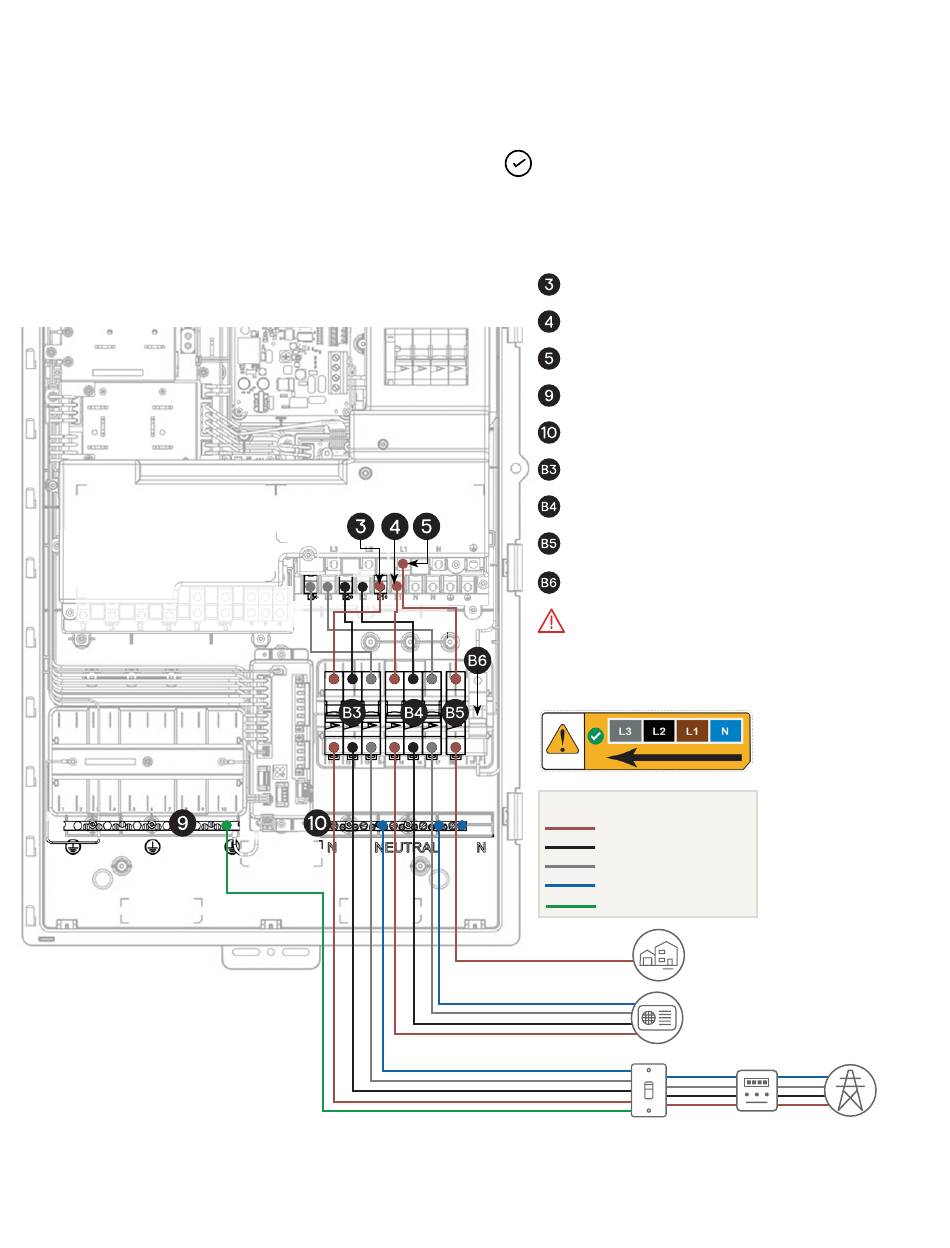

A4: Stromnetz/Hauptnetz und Verbraucher
ohne Neutralleiter-Schutzschalter
und ohne Neutralleiter-Trennung.
IQ System Controller 3 INT Schnellinstallationsanleitung
HINWEIS:
In Australien und Neuseeland wird die
Netzneutralstellung nicht getrennt.
Wenn keine separaten Backup-Platten oder
Platten ohne Backup vorhanden sind, darf nur ein
Neutralleiter von der Netzkonsole oder gemäß den
örtlichen Vorschriften angeschlossen werden.
Netz-/Hauptanschlussklemmen
Anschlüsse zu anderen als Backup-Verbrauchern
Anschlüsse Backup-Verbraucher
Erdungsschiene
Neutralleiste/Klemme für Batterieneutralanschluss
Netz-/Hauptleitungsschutzschalter
Leitungsschutzschalter Verbraucher ohne Backup
Leitungsschutzschalter Backup
IQ Gateway-Leitungsschutzschalter
(vorinstalliert und vorverdrahtet)
WARNUNG:
Stellen Sie sicher, dass die Phasenleiter
mit den entsprechenden Anschlüssen verbunden
sind. Die Reihenfolge der Phasenklemmen im Gerät
beträgt L3-L2-L1 von links nach rechts.
Legende
L1
L2
L3
Neutral
Schutzleiter (PE)
Backup-Verbraucher
Verbraucher ohne Backup/
dreiphasige Lasten
Hauptschalter/
Stromzähler
Leitungsschutzschalter/
Sicherung
Gültige Region:
Australien
Stromnetz
36
