3.3 Nur IQ Battery System (mit Stringwechselrichtern an der elektrischen Hauptverteilung)

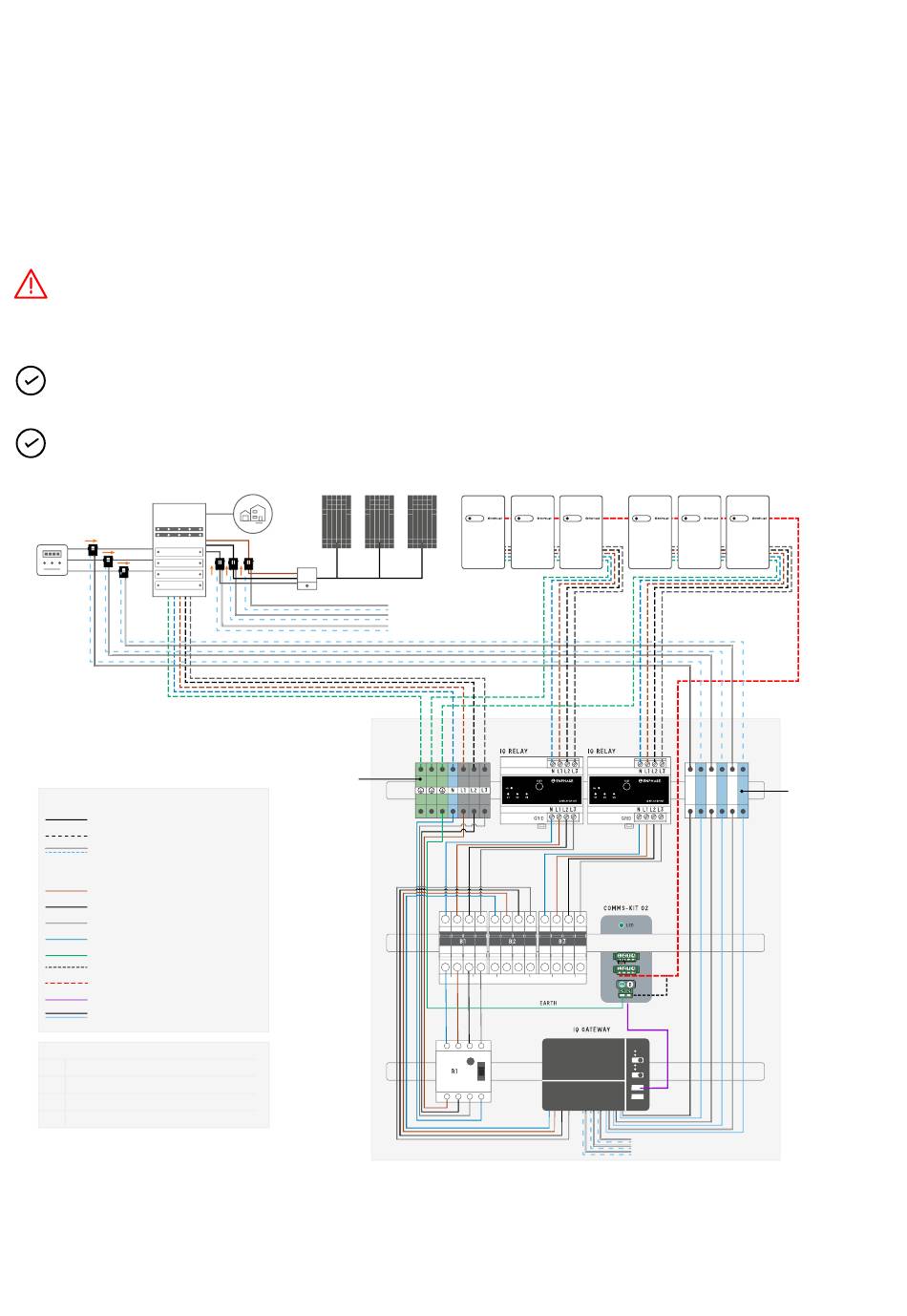

Das folgende Anschlussdiagramm zeigt die Installation der IQ Battery-Einheiten an beiden IQ Relays.
1. Schließen Sie den Strom an die Versorgungs-Anschlussklemme an.
2. Schließen Sie die IQ Battery an die beiden IQ Relays an.
3. Installieren Sie die Verbrauchsstromwandler in der elektrischen Hauptverteilung so, dass der Verbrauch des gesamten Hauses
gemessen wird (mit dem Pfeil vom Netz weg und zu den Lasten hin), und verbinden Sie die Stromwandler Leitungen mit dem
CT-Anschlussklemmen.
4. Verlegung der Produktions-CTs zu den Stringwechselrichterkabeln auf der elektrischen Hauptverteilung. Leiten Sie die
Produktions-CTs in den Combiner und verbinden Sie sie direkt mit dem IQ Gateway. Die vorhandenen Produktions-CTs sollten
getrennt/entfernt werden.
WARNUNG: Wenn die Produktions-CTs nicht bewegt werden, werden die PV-Produktionsdaten verzerrt, sodass das System
nicht wie vorgesehen funktioniert.
Dieses Szenario ist anwendbar, wenn IQ Battery-Einheiten mit an die elektrische Hauptverteilung angeschlossenen
Stringwechselrichtern von Drittanbietern installiert werden.
HINWEIS: Die CT-Produktionskabel müssen erweitert werden, um die Stringwechselrichterkabel an der elektrischen
Hauptverteilung zu installieren. Entfernen der vorhandenen CT-Produktionsverkabelung und der Produktions-CTs aus dem
IQ Combiner bei der Installation der externen Produktions-CTs.
HINWEIS: Kennzeichnen Sie den PV-Leitungsschutzschalter und das IQ Relay als Speicher-Trennschalter und Speicher-
IQ Relay neu.
HAUPTPANEL
STROMZÄHLER CONSUMPTION CTs
Verdrahtungsschema
Werkseitige Verdrahtung
(durchgezogene Linien)
Werksverkabelung (gepunktete Linien)
CT-Verdrahtung (Feldverdrahtung)
Farbcodes für Kabel
L1 (braun)
L2 (schwarz)
L3 (grau)
Neutral (blau)
Schutzleiter (grün/gelb)
Erdungskabel
CTRL Draht
IQ Gateway to Comms Kit-02-Kabel
CT-Verdrahtung (Feldverdrahtung)
Leitungsschutzschalter und RCD
B1
Leitungsschutzschalter (20 A, B-Kurve)
IQ Gateway-Leitungsschutzschalter (16 A, B-Kurve)
B2
B3
PV-Schutzschalter (20 A, B-Kurve)
R1
RCD (63 A, 30 mA)
Verbraucher
PV-MODULE
PRODUCTION CTs
STRING INVERTER
VERBINDUNG ZUM IQ GATEWAY
PRODUCTION CT -TERMINALS
Versorgungs-Anschlussklemme
IQ COMBINER 2 EU 3P
IQ BATTERY MIT FLEXPHASE-KONFIGURATION IN 3 PHASEN
LAGERUNG
LAGERUNG
DE-8
Consumption CT-
Anschlussklemme
ABFLU
SSKABEL
VERBINDUNG VON PRODUCTION CTs
