2.4 Lage des Data Link Connector (DLC)
Der DLC (Data Link Connector oder Diagnostic Link Connector) ist in der Regel ein
16-poliger Stecker, über den Diagnosecode-Lesegeräte mit dem Bordcomputer des
Fahrzeugs verbunden werden. Er befindet sich normalerweise 30 cm von der Mitte
der Instrumententafel, bei den meisten Fahrzeugen unter oder an der Fahrerseite. Bei
einigen Fahrzeugen mit speziellem Design kann die Position des DLC variieren.

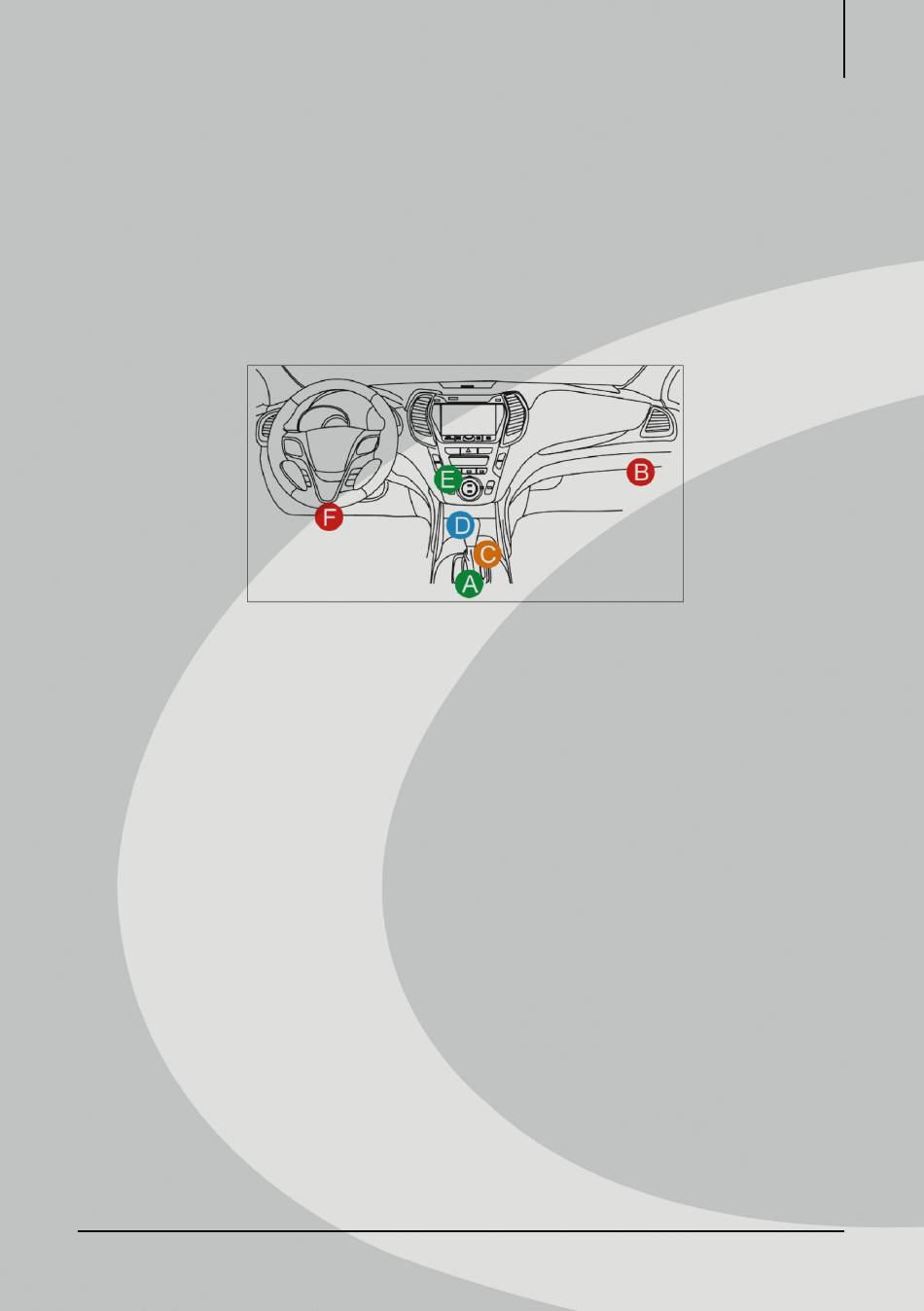

Die Position ist in der folgenden Abbildung dargestellt.
a.
Opel, Volkswagen, Audi
b.
Honda
c.
Volkswagen
d.
Opel, Volkswagen, Citroen
e.
Changan
f.
Hyundai, Daewoo, Kia, Honda, Toyota, Nissan, Mitsubishi, Renault, Opel, BMW,
Mercedes-Benz, Mazda, Volkswagen, Audi, GM, Chrysler, Peugeot, Regal, Beijing
Jeep, Citroen and und andere bekannte Marken.
Wenn der DLC nicht gefunden werden kann, lesen Sie im Servicehandbuch des
Fahrzeugs nach, wo er zu finden ist.
2.5 OBD II Terminologie
Die folgenden Begriffe und ihre Definitionen beziehen sich auf OBD-II-Systeme. Lesen
Sie diese Liste und verweisen Sie bei Bedarf darauf, um das Verständnis von OBD II-
Systemen zu erleichtern.
Antriebsstrang-Steuermodul (PCM) - Das PCM ist der von OBD II akzeptierte Begriff
für den "Bordcomputer" des Fahrzeugs. Neben der Steuerung des Motormanagements
und der Abgassysteme ist das PCM auch an der Steuerung des Antriebsstrangs
(Getriebe) beteiligt. Die meisten PCMs haben auch die Fähigkeit
mit anderen Rechnern im Fahrzeug zu kommunizieren (ABS, Fahrwerksregelung,
Karosserie usw.)
