Creader Professional CRP-12X Serie Bedienungsanleitung
1. Produktbeschreibung
1.1 Überblick der Geräte der CRP-12X Serie

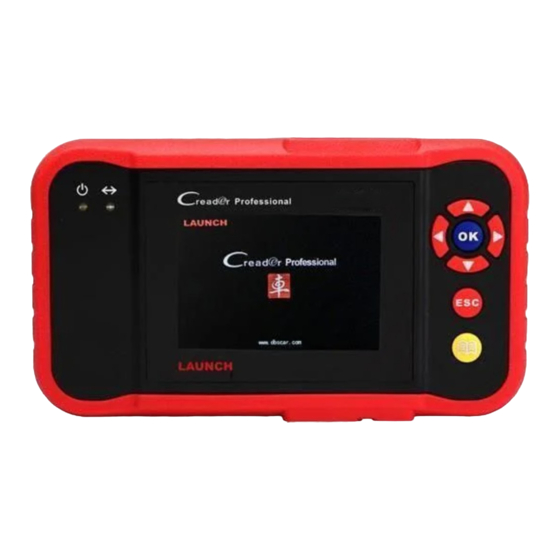

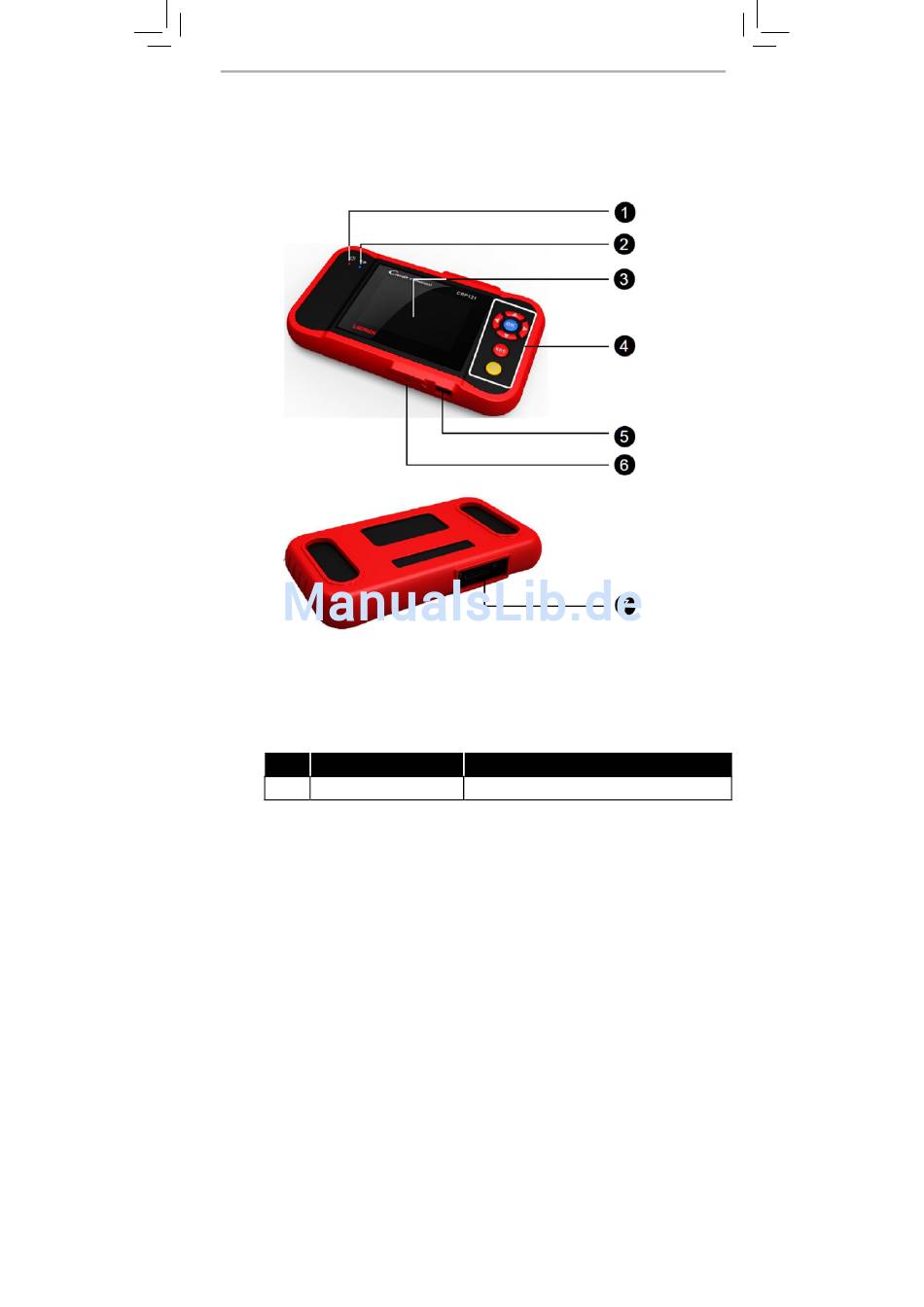

Abb. 1-1 CRP-121 Vorder- und Rückansicht
Alle Geräte der CRP-12X Serie sind gleich aufgebaut. Die Darstellung erfolgt hier am
Beispiel des CRP-121.
Nr.
Name
1
Betriebsanzeige
Beschreibung
Leuchtet bei eingeschaltetem Gerät.
-1-
Werbung
Verwandte Anleitungen für LAUNCH Creader Professional CRP-12X Serie
Inhaltszusammenfassung für LAUNCH Creader Professional CRP-12X Serie
- Seite 1 LAUNCH Creader Professional CRP-12X Serie Bedienungsanleitung 1. Produktbeschreibung 1.1 Überblick der Geräte der CRP-12X Serie Abb. 1-1 CRP-121 Vorder- und Rückansicht Alle Geräte der CRP-12X Serie sind gleich aufgebaut. Die Darstellung erfolgt hier am Beispiel des CRP-121. Name Beschreibung Betriebsanzeige...
-
Seite 2: Technische Daten
LAUNCH Creader Professional CRP-12X Serie Bedienungsanleitung Name Beschreibung Kommunikations- Blinkt bei Kommunikation mit dem anzeige Steuergerät. Zeigt dieTestergebnisse an. Cursor hoch- oder herunterbewegen. Cursor nach links oder rechts bewegen; oder Seite vor und zurückblättern, wenn mehrere Seiten angezeigt werden. Auswahl bestätigen. - Seite 3 LAUNCH Creader Professional CRP-12X Serie Bedienungsanleitung 2. Anschluss 2.1 TF Karte installieren 1) Nehmen Sie die Speicherkarte aus der Verpackung. 2) Stecken Sie die Speicherkarte vorsichtig in den Kartenschacht des CRP-12X. Stellen Sie dabei sicher, dass die Karte vollständig und richtig herum eingesteckt ist.
- Seite 4 LAUNCH Creader Professional CRP-12X Serie Bedienungsanleitung Abb. 2-2 Abb. 2-3 ACHTUNG: Stecken Sie das Diagnosegerät niemals bei laufendem Motor oder eingeschalteter Zündung im Fahrzeug ein oder aus!
-
