Endress+Hauser iTHERM SurfaceLine TM611 Technische Information Seite 23

iTHERM SurfaceLine TM611
Prozesstemperaturbereich
Prozessdruckbereich
Bauform, Maße
Endress+Hauser
Prozess
Abhängig vom Sensortyp und vom eingesetzten Material, max. –200 ... +400 °C (–328 ... +752 °F).
Keine Einschränkungen, da das Thermometer nicht-invasiv misst.
Konstruktiver Aufbau
Alle Angaben in mm (in).
Diverse Abmessungen, wie z. B. die Halsrohrlänge E, sind variable Werte und daher in den fol-
genden Abmessungszeichnungen als Zeichnungsposition dargestellt.
1
3
ID

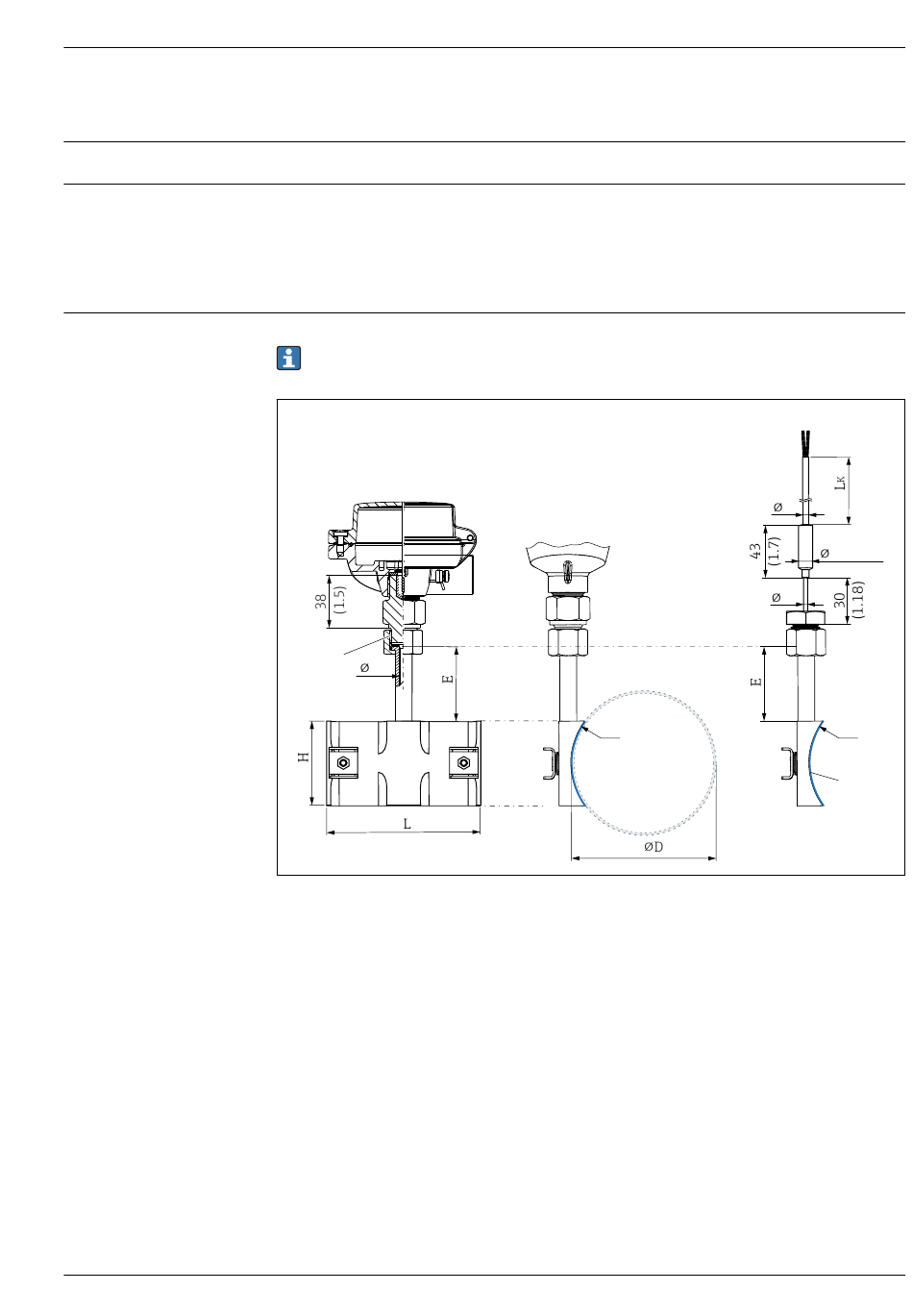

 12 Abmessungen iTHERM SurfaceLine TM611, senkrechter Anschlusswinkel A = 90 °
1 Industriethermometer mit Anschlusskopf
2 Kabelthermometer RTD oder TC
3 Anschlussgewinde Thermometer - Koppelelement G½" (SW 27)
4 Koppelfolie
⌀ID Messeinsatzdurchmesser: ⌀3 mm (0,12 in)
R
2
K
9 (0.35)
ID
R
4
A0055923
