iTHERM SurfaceLine TM611
Gerätearchitektur
Endress+Hauser

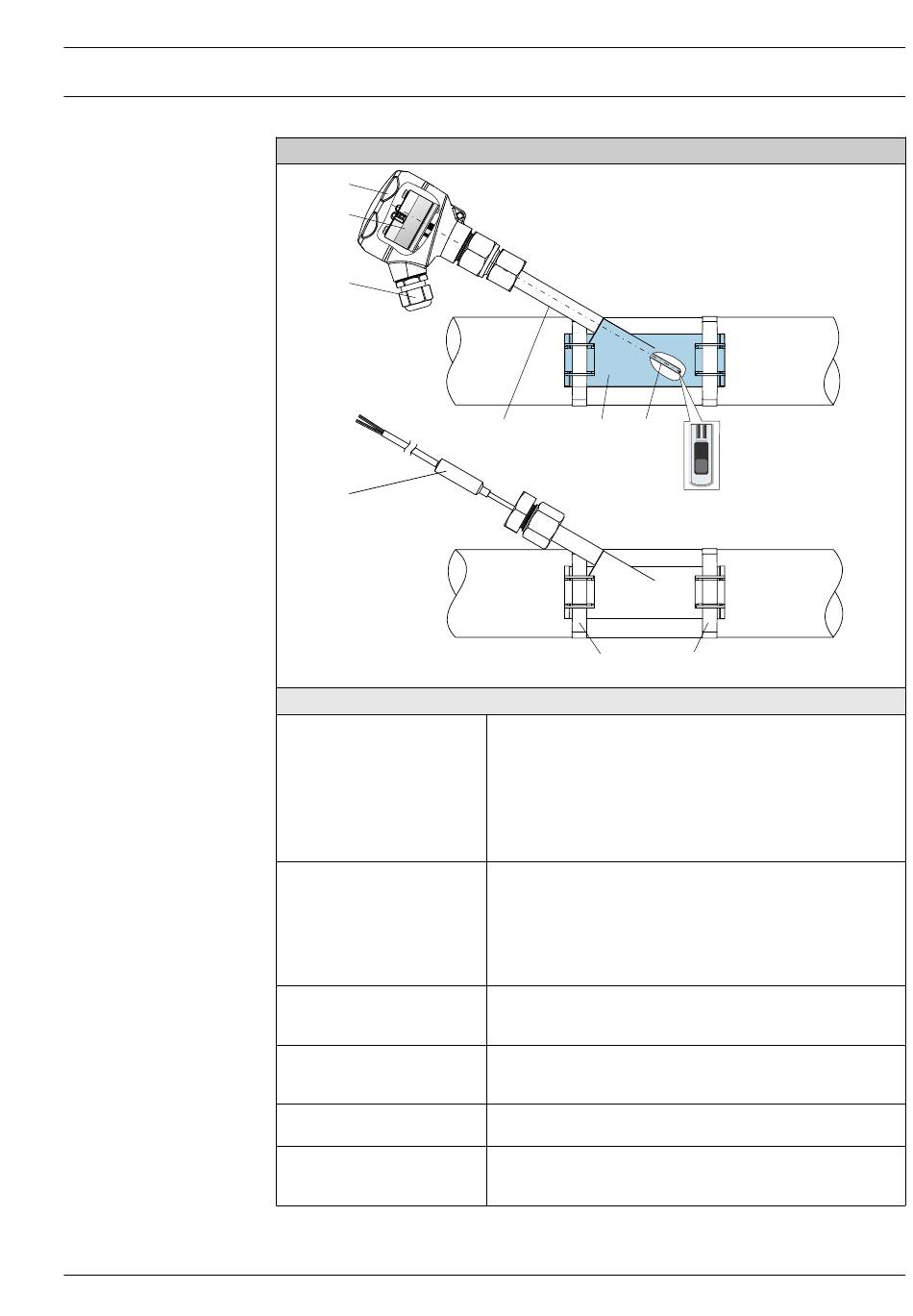

Konstruktion
1
2
3
7
Optionen
1: Anschlusskopf →  26
2: Verdrahtung, elektrischer
Anschluss, Ausgangssignal
→  6
3: Stecker oder Kabelverschraubung • Stecker M12, PROFIBUS
4: Halsrohr
5: Koppelelement
6: Messeinsatz mit Sensorele-
ment→  26
4 5 6
8
Eine Vielzahl an Anschlussköpfen aus Aluminium, Polyamid oder Edel-
stahl

Ihre Vorteile:
• Optimale Zugänglichkeit der Klemmen durch niedrige Gehäuse-
kante des Unterteils:
• Verbesserte Handhabung
• Geringere Installations- und Wartungskosten
• Optionales Display: Sicherheit durch Vor-Ort-Prozessanzeige
• Keramiksockel
• Freie Anschlussdrähte
• iTEMP-Kopftransmitter (4...20 mA, HART
™ ®
APL , PROFIBUS PA, FOUNDATION™ Fieldbus), ein- oder zweikana-
lig
• Aufsteckanzeige
®
• IO-Link
® PA / FOUNDATION™ Fieldbus / PROFINET®
4-polig
• Kabelverschraubungen aus Polyamid oder vernickeltem Messing
Verlängerungsstück um die Verbindung zum Thermometer durch eine
Rohrisolation zu führen, damit, falls nötig, die Temperatur im Anschluss-
kopf begrenzt werden kann.
Auf Rohrdurchmesser angepasste Geometrie für optimierten Wärme-
transport von der Rohroberfläche zum Sensorelement.
Sensorbauformen: RTD - Drahtwiderstände (WW), Dünnfilmsensor (TF)
oder Thermoelemente (TC) Typ J oder K. Messeinsatzdurchmesser
⌀3 mm (0,12 in).
8
® ®
, PROFINET mit Ethernet-
A0055896
