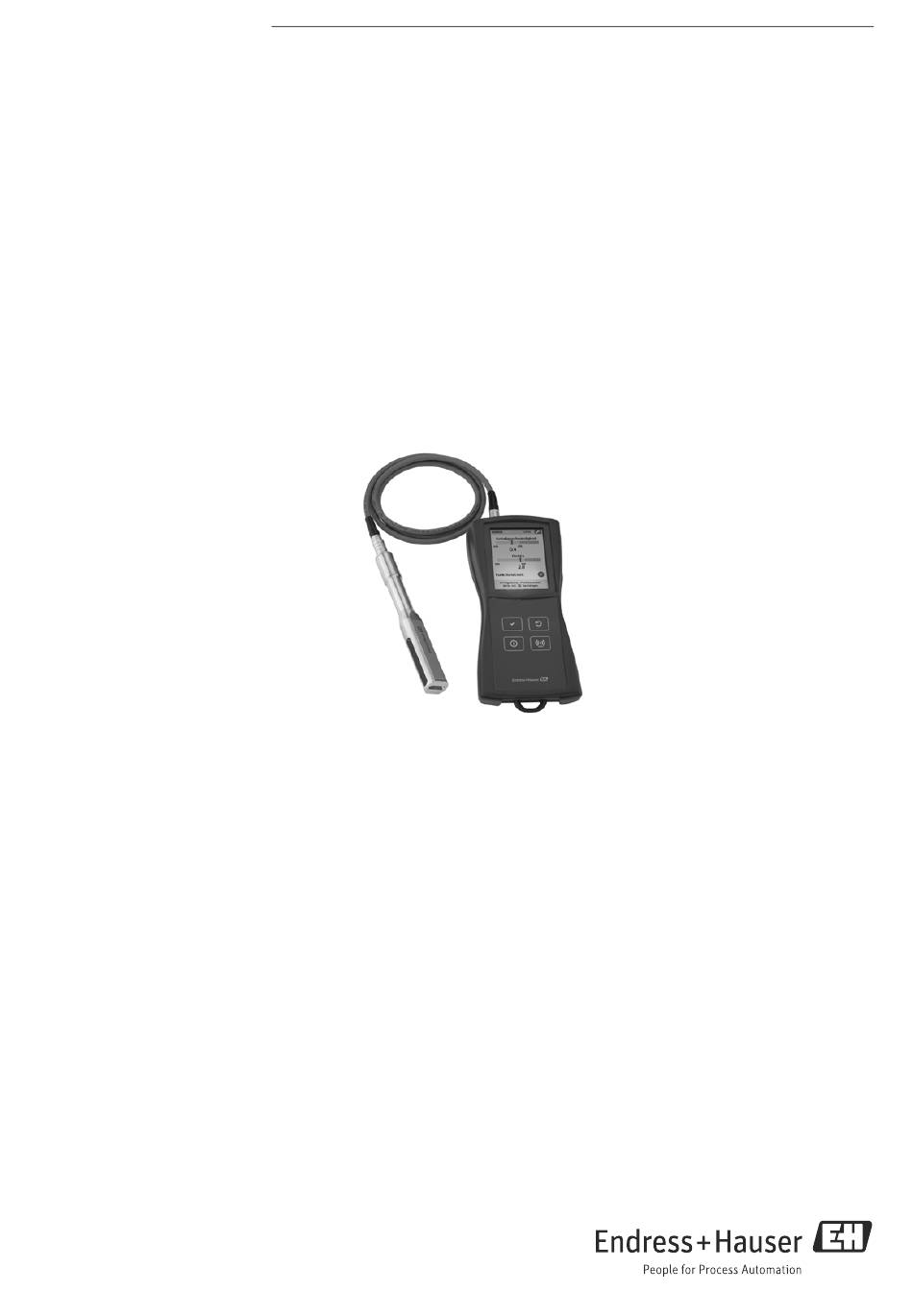

TI01382D/06/DE/02.19
71436371
Smarte, hochflexible Lösung für mobile Konzentrationsmessung – individuell
für Ihren Prozess
Anwendungsbereich
• Der akustische Wellenleiter misst präzise und störungsfrei,
auch kleinste Änderungen werden erfasst.
• Temporäre Konzentrationsmessung von Flüssigkeiten an ver-
schiedensten Messstellen in Anlage und Labor
Geräteeigenschaften
• Genau und unabhängig von der Strömung
• Einstecklänge: 180 mm (7")
• Robuster, tragbarer Messumformer mit Li-Ion-Akku
2300 mAh
• Groβe, farbige Anzeige mit 4 Bedientasten
• Integrierter Datenspeicher für max. 3000 Messwerte
Products
Technische Information

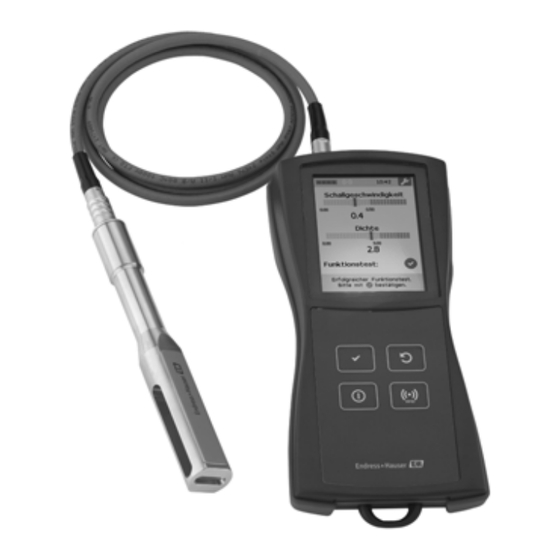

Teqwave T
Messgerät mit akustischer Oberflächenwellentechnologie
Solutions
Ihre Vorteile
• Einfach, schnell und effizient – Echtzeit-Flüssigkeitsanalyse
im laufenden Prozess
• Vielfältig einsetzbar – ein Gerät für wechselnde Messaufga-
ben
• Höchste Prozesssicherheit – zuverlässige Messung dank
robustem, wartungsfreiem Messaufnehmer
• Kostensparend – Qualitätskontrolle ohne Probeentnahme
• Maßgeschneiderte Nutzung – innovatives App-Konzept,
leicht erweiterbar für verschiedene Flüssigkeiten
• Schnelle, unkomplizierte Bedienung ohne Messtechnik-
kenntnisse – vorkonfigurierte Messstellen
• Effiziente Anlagenüberwachung - bis zu 8 Stunden mobiler
Betrieb ohne externe Energieversorgung
