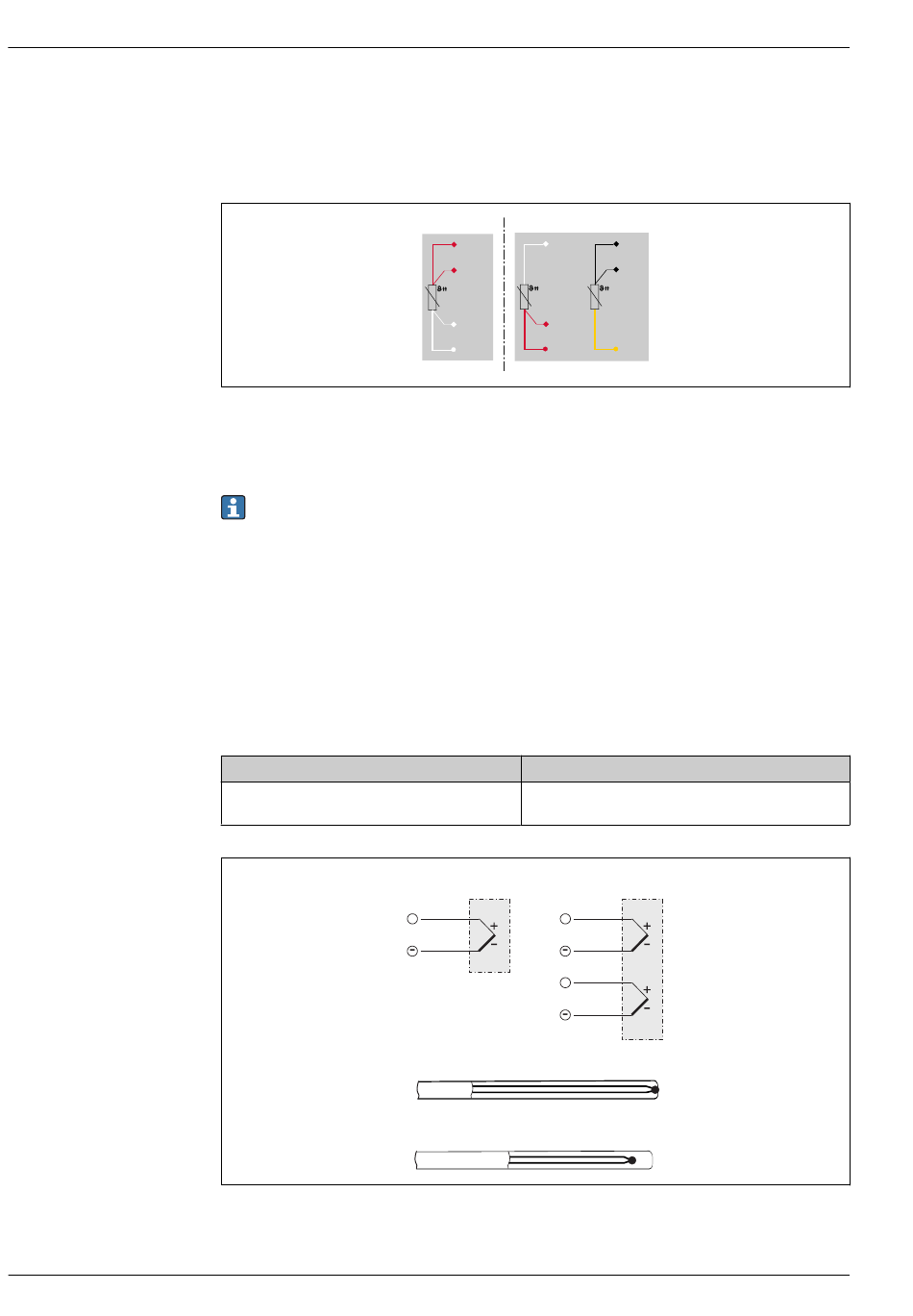

Anschlussplan
Das Kabelthermometer wird mit den freien Adern des Anschlusskabels verdrahtet. Das Kabelther-
mometer kann z. B. an einen separaten iTEMP-Temperaturtransmitter angeschlossen werden.
Aderquerschnitt: ≤ 0,382 mm
9
Anschlussplan Kabelthermometer RTD
1
1x Pt100, 4-Leiter
2
2x Pt100, 3-Leiter
Für höchste Genauigkeit wird eine 4-Leiter-Verbindung oder die Verwendung eines Messum-
formers empfohlen.
Typ des Sensoranschlusses: Kabelthermometer TC
Anschlussplan
Das Kabelthermometer wird mit den freien Adern des Anschlusskabels verdrahtet. Das Kabelther-
mometer kann z. B. an einen separaten iTEMP-Temperaturtransmitter angeschlossen werden.
Aderquerschnitt:
• ≤ 0,205 mm
2
(AWG 24) bei 4-Leiter Anschluss
• ≤ 0,518 mm
2
(AWG 20) bei 2-Leiter Anschluss
Thermoelement Kabelfarben
nach IEC 60584
• Typ J: Schwarz (+), Weiß (-)
• Typ K: Grün (+), Weiß (-)
10
Anschlussplan
A
Geerdeter Anschluss
B
Ungeerdeter Anschluss
2
(AWG 22) mit Aderendhülsen, Länge = 5 mm (0,2 in).
1
2
RD
WH
RD
RD
WH
RD
WH
nach ASTM E230/ANSI MC96.1
• Typ J: Weiß (+), Rot (-)
• Typ K: Gelb (+), Rot (-)
1 x TC
+
+
+
A
B
iTHERM SurfaceLine TM611
BK
BK
YE
2 x TC
