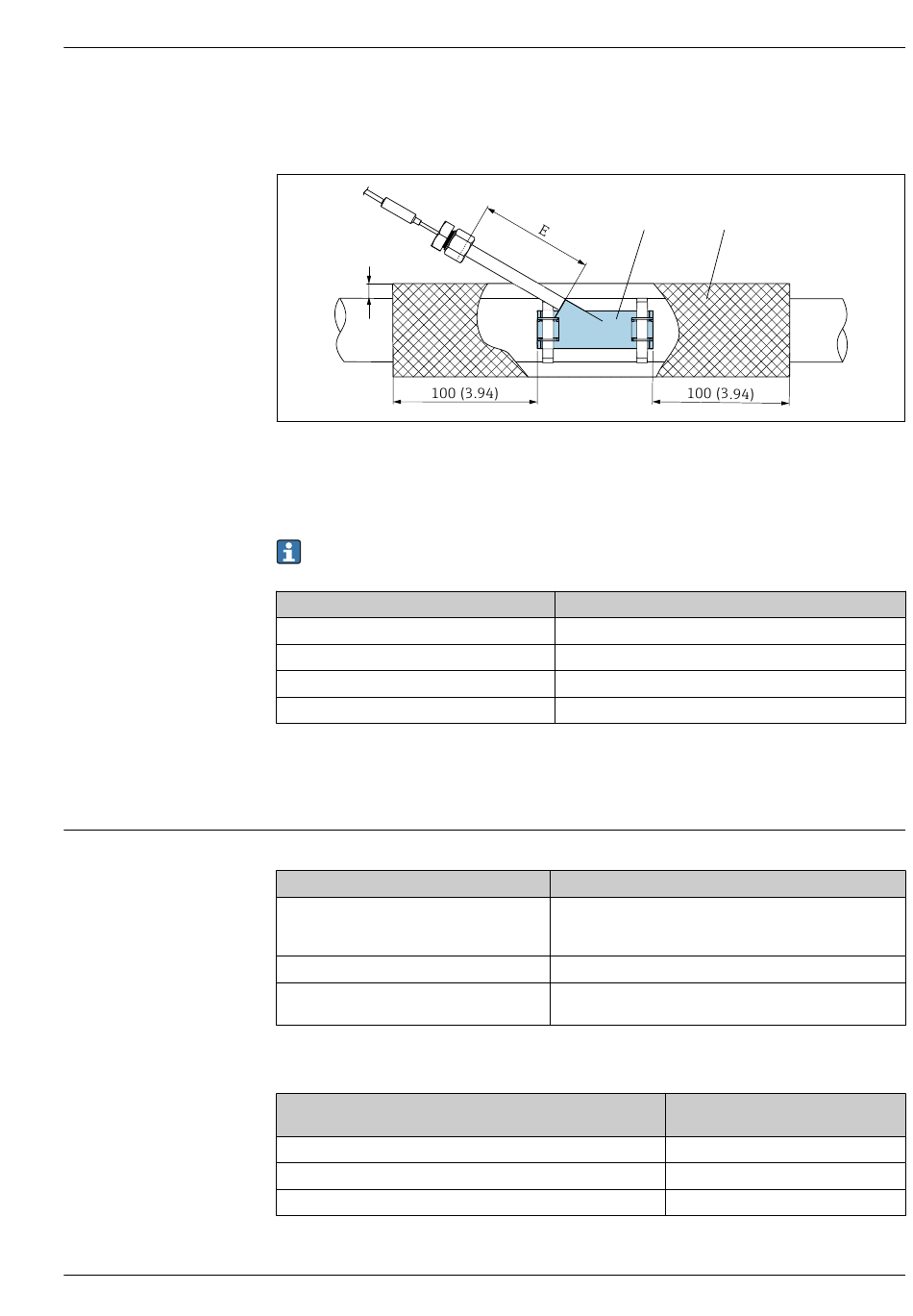

Isolierung der Messstelle
Für eine hohe Messgenauigkeit empfiehlt der Hersteller eine Wärmeisolierung des Koppelelementes
gegen die Umgebung auf eine Länge 100 mm (3,94 in) beidseitig der Kopplung.
s
1 Koppelelement
2 Wärmeisolierung
E Halsrohrlänge
s Stärke der Isolierung
Die maximal zulässige Stärke der Isolierung ist von der Halsrohrlänge E abhängig und kann
anhand folgender Formel berechnet werden:
Anschlusswinkel
90 °
20 °
30 °
40 °
Umgebung
Industriethermometer RTD und TC
Anschlusskopf
Ohne montiertem Kopftransmitter
Mit montiertem iTEMP-Kopftransmitter
Mit montiertem iTEMP-Kopftransmitter und
Display
Kabelthermometer RTD
Material
Anschlusskabel / Mantelisolierung
PVC / PVC
PTFE / Silikon
PTFE / PTFE
1 2
Formel
0,85 x Halsrohrlänge E
0,33 x Halsrohrlänge E
0,46 x Halsrohrlänge E
0,54 x Halsrohrlänge E
Temperatur in °C (°F)
Abhängig vom verwendeten Anschlusskopf und Kabelver-
schraubung sowie Feldbus-Stecker, siehe Kapitel "Anschluss-
köpfe".
–40 ... +85 °C (–40 ... +185 °F)
–20 ... +70 °C (–4 ... +158 °F)
Temperatur in °C (°F)
80 °C (176 °F)
180 °C (356 °F)
200 °C (392 °F)
