TI01014T/09/DE/07.24-00
71651051
2024-03-31
Products
Technische Information

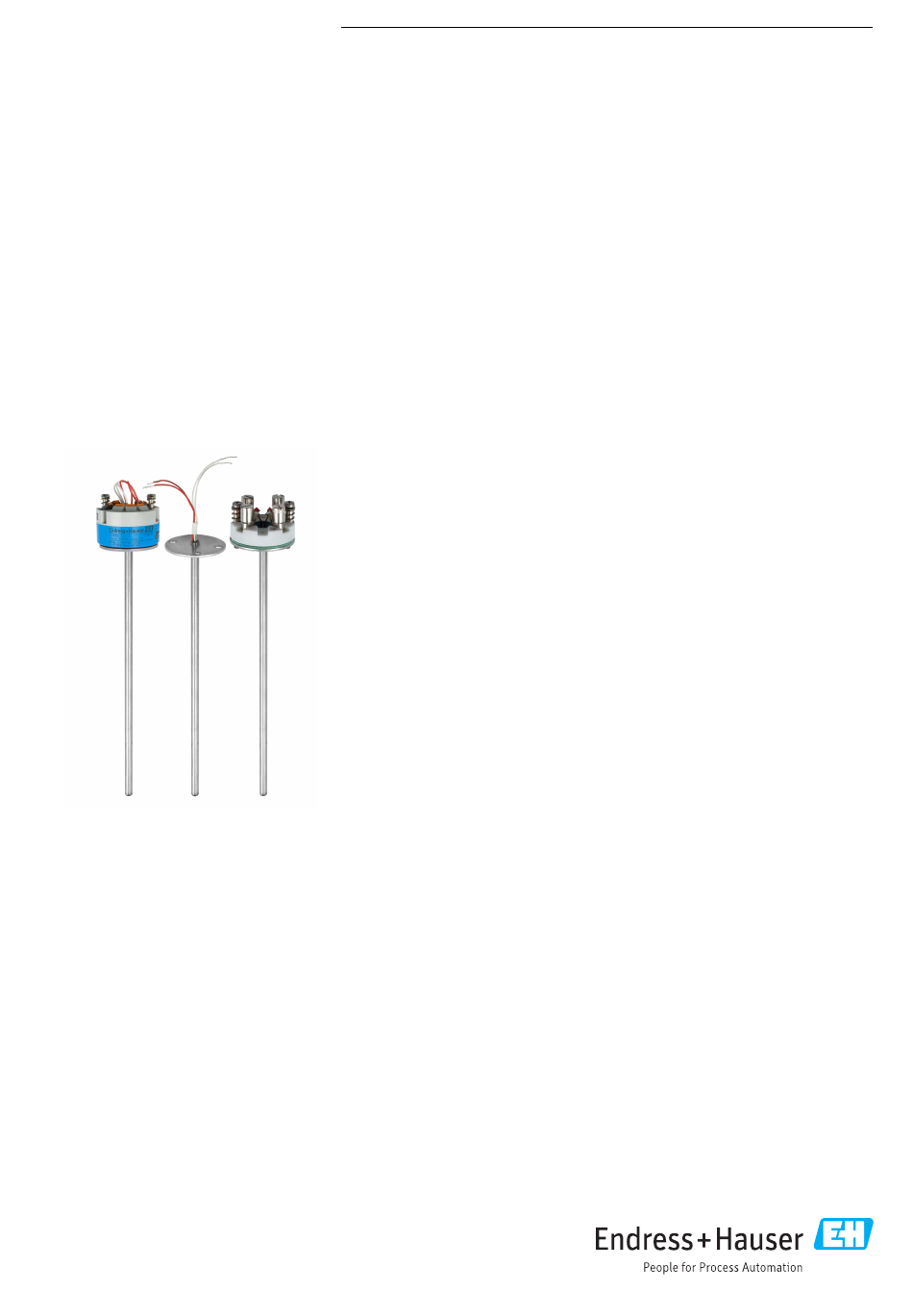

iTHERM TS111
Messeinsatz zum Einbau in Thermometer
Anwendungsbereiche
• Universell einsetzbar
• Messbereich RTD: –200 ... +600 °C (–328 ... +1 112 °F)
• Messbereich TC: –40 ... +1 100 °C (–40 ... +2 012 °F)
• Zum Einbau in Thermometer
Kopftransmitter
Alle Transmitter von Endress+Hauser bieten im Vergleich zu direkt verdrahteten
Sensoren eine höhere Messgenauigkeit und Zuverlässigkeit. Die Auswahl ist einfach
und erfolgt anhand der Ausgänge und Kommunikationsprotokolle:
• Analogausgang 4 ... 20 mA
• HART
®
• PROFIBUS
®
PA
• FOUNDATION Fieldbus™
• PROFINET® mit Ethernet-APL
• IO-Link
®
Vorteile auf einem Blick
• Schnelle Austauschbarkeit während des Betriebes bei modularen Thermometern
• Hohe Flexibilität durch kundenspezifische Eintauchlängen
• Hohe Kompatibilität und Auslegung nach IEC 60751
• Sehr hohe Vibrationsfestigkeit
• Sehr schnelle Ansprechzeiten
• Zündschutzart für den Einsatz in Ex-gefährdeten Bereichen:
• Eigensicher (Ex ia)
• Nicht funkend (Ex nA)
• Für Einsatz in druckfest gekapselten Gehäusen (Ex d)
Solutions
Services
Werbung
Verwandte Anleitungen für Endress+Hauser iTHERM TS111
Inhaltszusammenfassung für Endress+Hauser iTHERM TS111
- Seite 1 • Messbereich TC: –40 … +1 100 °C (–40 … +2 012 °F) • Zum Einbau in Thermometer Kopftransmitter Alle Transmitter von Endress+Hauser bieten im Vergleich zu direkt verdrahteten Sensoren eine höhere Messgenauigkeit und Zuverlässigkeit. Die Auswahl ist einfach und erfolgt anhand der Ausgänge und Kommunikationsprotokolle: •...
- Seite 2 TS111 Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....3 Messprinzip ....... . . 3 Eingang .
- Seite 3 TS111 Arbeitsweise und Systemaufbau Messprinzip Widerstandsthermometer (RTD) Bei dem Messeinsatz handelt es sich um ein universelles Temperaturmesselement, das als aus- tauschbarer Messeinsatz gemäß DIN 43735 für modulare Thermometer und Schutzrohre gemäß DIN 43772 eingesetzt werden kann. Mit diesem Messeinsatz kann ein Pt100 gemäß IEC 60751 oder ein Thermoelement Typ K, J oder N gemäß...
- Seite 4 Sie bieten ein hohes Maß an Flexibilität und unterstützen dadurch einen universellen Einsatz bei geringer Lagerhaltung. Die iTEMP-Transmitter lassen sich schnell und einfach am PC konfigurieren. Endress+Hauser bietet kostenlose Konfigurationssoftware an, die auf der Endress+Hauser Website zum Download zur Verfügung steht.
- Seite 5 TS111 Vorteile der iTEMP-Transmitter: • Dualer oder einfacher Sensoreingang (optional für bestimmte Transmitter) • Aufsteckbares Display (optional für bestimmte Transmitter) • Höchste Zuverlässigkeit, Genauigkeit und Langzeitstabilität bei kritischen Prozessen • Mathematische Funktionen • Überwachung der Thermometerdrift, Backup-Funktionalität des Sensors, Diagnosefunktionen des Sensors •...
- Seite 6 TS111 A0052495 3 Im Anschlusskopf montierter Transmitter TMT36 (ein Sensoreingang) Sensoreingang RTD: 4-, 3- und 2-Leiter Display-Anschluss Spannungsversorgung 18 … 30 V Spannungsversorgung 0 V C/Q IO-Link oder Schaltausgang A0045466 4 Im Anschlusskopf montierter Transmitter TMT8x (doppelter Sensoreingang)
- Seite 7 TS111 A0045353 6 Im Anschlusskopf montierter Transmitter TMT7x (ein Sensoreingang) Sensoreingang Spannungsversorgung und Busanschluss Display-Anschluss und CDI-Schnittstelle A0045474 7 Im Anschlusskopf montierter Transmitter TMT8x (doppelter Sensoreingang) Sensoreingang 1 Sensoreingang 2 Feldbus Anschluss und Spannungsversorgung Display-Anschluss Thermoelement Kabelfarben...
- Seite 8 TS111 Leistungsmerkmale Maximale Messabweichung RTD Widerstandsthermomenter gemäß IEC 60751: Klasse max. Toleranzen (°C) Kenndaten RTD maximaler Fehler Typ TF Kl. A ± (0,15 + 0,002 · |t| Max. deviation (°C) Kl. AA, vor- ± (0,1 + 0,0017 · |t|) mals 1/3 Kl.
- Seite 9 Eigenerwärmung, die eine zusätzliche Messabweichung darstellt. Die Größe dieser Messabweichung wird neben dem Messstrom auch durch die Temperaturleitfähigkeit und die thermische Kopplung des Widerstandssensors zur Umgebung beeinflusst. Die Eigenerwärmung ist vernachlässigbar, wenn ein iTEMP® Temperaturtransmitter (extrem geringer Messstrom) von Endress+Hauser verwendet wird. Sensortyp Durchmesser ID Typische Werte für Eigenerwärmung (gemessen in...
- Seite 10 TS111 TC Thermoelemente: Messeinsatz Sensortyp Durchmesser ID Ansprechzeit ⌀3 mm (0,12 in) Thermoelemente (K, J und N) ⌀6 mm (0,24 in) 2,5 s Ansprechzeit für Messeinsatz ohne Transmitter. Endress+Hauser...
- Seite 11 Endress+Hauser bietet für das Gerät standardmäßig Kalibrierungen bei einer Vergleichstemperatur von –80 … +600 °C (–112 … +1 112 °F) bezogen auf die ITS90 (Internationale Temperaturskala) an. Kalibrierungen bei anderen Temperaturbereichen sind auf Anfrage bei Ihrer Endress+Hauser Ver- triebszentrale erhältlich. Die Kalibrierung ist rückführbar auf nationale und internationale Stan- dards.
- Seite 12 TS111 Kalibriertemperatur Mindesteinstecklänge IL in mm ohne Kopftransmitter 251 … 550 °C (483,8 … 1 022 °F) 300 mm (11,81 in) 551 … 600 °C (1 023,8 … 1 112 °F) 400 mm (15,75 in) Min. 150 mm (5,91 in) erforderlich bei iTEMP Kopftransmittern Bei einer Temperatur von 80 …...
- Seite 13 Einbaulage Einbauhinweise Der iTHERM TS111 Messeinsatz sollte in Thermometern mit Anschlusskopf Form B nach DIN EN 50446 montiert werden. Bei Einbau in ein Thermometer mit Schutzrohr wird der Messein- satz mit gefederten Schrauben im Thermometeranschlusskopf befestigt. Dadurch wird die Messein- satzspitze stets an den Schutzrohrinnenboden gedrückt und somit ein guter thermischer Kontakt...
- Seite 14 TS111 A0019385 9 Allgemeine Einbaumöglichkeiten: in eine Baugruppe mit Schutzrohr (links), direkte Messung (rechts) Eintauchlänge RTD Widerstandsthermometer: Wärmeableitfehler ≤ 0,1 K; gemessen gemäß IEC 60751 bei 100 °C im flüssigen Medium Sensortyp Durchmesser ID Eintauchlänge Pt100 (TF) Standard ⌀3 mm (0,12 in)
- Seite 15 Vibrationsfestigkeit RTD Widerstandsthermometer: Die Messeinsätze von Endress+Hauser übertreffen die Anforderungen der IEC 60751, die eine Stoß- und Vibrationsfestigkeit von 3 g im Bereich von 10 … 500 Hz fordert. Die Vibrationsfestigkeit am Messpunkt ist abhängig von Sensortyp und Bauform, siehe nachfolgende...
- Seite 16 TS111 Sensortyp Vibrationsfestigkeit für die Sensorspitze Pt100 (TF) Basis ≤ 3g Thermoelemente Typ K, J, N (in Anlehnung an IEC 60751) ≤ 3g (gemessen gemäß IEC 60751 mit wechselnden Frequenzen im Bereich 10 … 500 Hz) Stoßfestigkeit ≥ 4 J (gemessen nach IEC 60079-0) Konstruktiver Aufbau Bauform, Maße...
- Seite 17 TS111 Der Messeinsatz besteht aus drei Hauptkomponenten: dem Sensor an der Spitze, einem elektrischen Anschluss am oberen Ende und dazwischen einer mineralisolierten Mantelleitung bzw. einem Edel- stahlröhrchen mit isolierten Litzen. Beim RTD ist das Sensorelement je nach Sensortyp fest mit einem Keramikverguss in eine Sensorkappe eingebettet, am Boden der Sensorkappe angelötet oder...
- Seite 18 TS111 Der Federweg des Messeinsatzes entspricht ½ in. TC Thermoelemente: Sensortyp Mantelleitung, Außendurchmesser ID; Material Die Thermoelemente Typ K sind als Einfach- oder Doppelsensoren erhältlich. Die Drähte aus Nickel-Chrom und Nickel sind innerhalb Thermoelement Typ K der Mantelleitung aus Alloy 600 in Magnesiumoxid (MgO)-Pulver eingebettet.
- Seite 19 • Automatische Erzeugung des Bestellcodes mit seiner Aufschlüsselung im PDF- oder Excel-Ausga- beformat • Direkte Bestellmöglichkeit im Endress+Hauser Onlineshop Der Konfigurator steht auf der Endress+Hauser Website zur Verfügung unter: www.endress.com -> Klicken Sie auf "Corporate" -> wählen Sie Ihr Land -> klicken Sie auf "Produkte" -> wählen Sie das Pro- dukt mithilfe der Filter und des Suchfeldes ->...
- Seite 20 TS111 Netilion IIoT-Ökosystem: Unlock knowledge Mit dem Netilion IIoT-Ökosystem ermöglicht Ihnen Endress+Hauser, Ihre Anlagenleistung zu opti- mieren, Arbeitsabläufe zu digitalisieren, Wissen weiterzugeben und die Zusammenarbeit zu verbes- sern. Auf der Grundlage jahrzehntelanger Erfahrung in der Prozessautomatisierung bietet Endress +Hauser der Prozessindustrie ein IIoT-Ökosystem, mit dem Sie Erkenntnisse aus Daten gewinnen.
