5.2. MINIMALE/MAXIMALE EINSTECKTIEFE DER
SATTELSTÜTZE
Sowohl für den Rahmen als auch für die
Sattelstütze ist eine Mindesteinstecktiefe
zu beachten. Zusätzlich ist die maximale
Einstecktiefe des Rahmens zu beachten,
um Schäden am Rahmen und an der
Sattelstütze zu vermeiden.

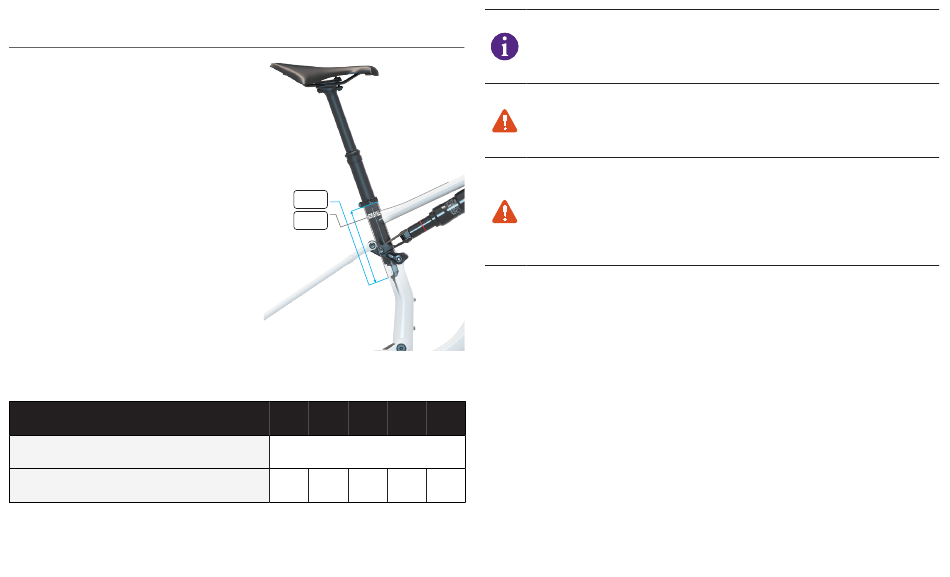

Mindesteinstecktiefe:
ƒ Die Sattelstütze muss so tief in
den Rahmen eingeschoben sein,
dass die Markierung (B) für die
Mindesteinstecktiefe bzw. die
maximale Ausziehlänge auf der
Stütze nicht sichtbar ist. Der Rahmen
erfordert eine Einstecktiefe von
mindestens 80 mm.
Maximale Einstecktiefe:
ƒ Das Sitzrohr ist für jede Rahmengröße
auf eine bestimmte maximale Einstecktiefe (A) ausgelegt. Diese
Auslegung begrenzt die Einstecktiefe der Sattelstütze.
RAHMEN
Mindesteinstecktiefe (mm)
Maximale Einstecktiefe (mm)
ƒ Nachdem Sie die Sattelhöhe eingestellt haben, ziehen Sie die mitgelieferte
Schraube der Sattelstützenklemme
einem 4-mm-Inbus-Bit mit 6,2 Nm (55 in-lbf) fest.
21
A
B
XS S M L
80
220 220 244 285
mit einem Drehmomentschlüssel und
Wenn sich der Sattel unter Einhaltung der minimalen und
maximalen Einstecktiefe nicht auf die gewünschte Höhe
einstellen lässt, muss die Sattelstütze durch eine kürzere oder
längere ersetzt werden.
ACHTUNG! Die Nichtbeachtung der Anforderungen zum
Einsetzen der Sattelstütze kann zu Schäden am Rahmen und/
oder an der Sattelstütze führen, wodurch Sie die Kontrolle
verlieren und stürzen können.
ACHTUNG! Ziehen Sie für die korrekte Installation der
Sattelstütze das entsprechende Kapitel des „Owner's Manual"
zu Rate. Das Fahren mit einer unsachgemäß angezogenen
Sattelstütze kann zum unerwarteten Absenken des Sattels und
der Sattelstütze führen, was den Rahmen beschädigen und dazu
führen kann, dass Sie die Kontrolle verlieren und stürzen.
XL
330
