Wippe An Dämpferverlängerung - Specialized Chisel Betriebsanleitung

MONTAGE
ƒ Setzen Sie die FlipChip-Hälften (A) in der oberen oder unteren
Ausrichtung in das hintere Dämpferauge (B) ein.
ƒ Schieben Sie das Dämpferauge und die FlipChip-Einheit in die
Dämpferverlängerung.
ƒ Schmieren und schrauben Sie den hinteren Dämpferbolzen (C) mit der
Unterlegscheibe (D) in die Dämpferverlängerung.
ƒ Ziehen Sie die Schraube mit einem 6-mm-Inbusschlüssel leicht an.
EINSTELLUNG DER FLIPCHIPS
Die Geometrie des Fahrrads kann angepasst werden, indem die FlipChips
im hinteren Dämpferauge gedreht werden. Abhängig vom Gelände und
den Vorlieben des Fahrers kann das Fahrrad für hohe Wendigkeit (obere
Position – High) oder mehr Stabilität (untere Position – Low) eingestellt
werden.
ƒ Entfernen Sie die FlipChips (A) aus dem hinteren Dämpferauge (B).
ƒ Drehen Sie die beiden FlipChips um 180 Grad und setzen Sie sie dann
in der oberen oder unteren Position wieder in das hintere Dämpferauge
ein.
Alle Modelle werden mit dem FlipChip in der unteren Position
(Low) montiert. Durch den Wechsel von der unteren zur oberen
Position wird das Tretlager um 5 mm angehoben und der
Steuerrohrwinkel um 0,5 Grad steiler.
ACHTUNG! Änderungen der Rahmenkonfiguration
(FlipChip-Position, Reifengröße, Gabellänge) können die
Tretlagerhöhe und/oder den Steuerrohrwinkel verändern, was
sich auf das Fahrverhalten und das Fahrgefühl auswirken kann.
Erkundigen Sie sich bei Ihrem autorisierten Specialized-
Fachhändler, bevor Sie irgendwelche Änderungen vornehmen.
5.1.6 WIPPE AN DÄMPFERVERLÄNGERUNG
B
A

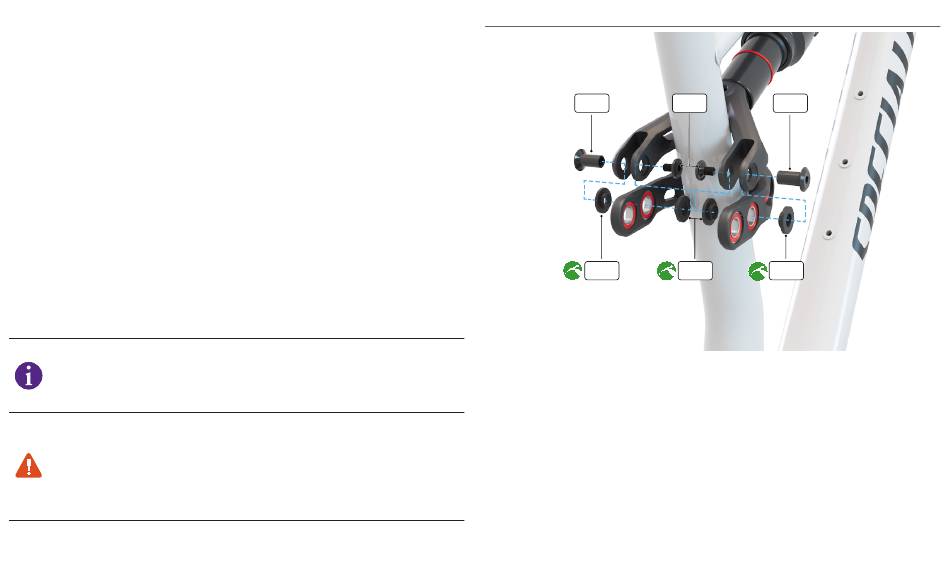

ƒ Schmieren und platzieren Sie die Spacer der Dämpferverlängerung (A)
(4 Stück) in den Wippenlagern.
ƒ Richten Sie die Dämpferverlängerung auf die Lager der
Dämpferverlängerung aus.
ƒ Schmieren und führen Sie dann die Achsen der Dämpferverlängerung
(B) (2 Stück) von der Außenseite der Dämpferverlängerung aus ein.
ƒ Schmieren und schrauben Sie die Schrauben der Dämpferverlängerung
(C) (2 Stück) in die Achsen der Dämpferverlängerung.
ƒ Ziehen Sie die Schrauben mit zwei 4-mm-Inbusschlüsseln leicht an.
C B
A A
