1. Bringen Sie das UDH (A) am Ausfallende des Rahmens an, indem Sie
es nach vorne drehen, bis es vollständig in der Schaltaugenaufnahme
sitzt (B) oder am Rahmendrehanschlag anliegt.
Das Schaltauge muss vollständig in der Schaltaugenaufnahme
sitzen oder am Rahmenanschlag anliegen, wenn es mit dem
angegebenen Drehmoment festgezogen ist.
2. Bringen Sie die UDH-Unterlegscheibe (C) an und schrauben Sie dann
die UDH-Schraube (D) durch die Unterlegscheibe in das Schaltauge.
3. Ziehen Sie die Schraube mit einem Drehmomentschlüssel für Links-
und Rechtsgewinde und einem 8-mm-Inbus-Bit mit 25 Nm (221 in-lbf)
an. Die UDH-Schraube hat ein Linksgewinde.
4
E

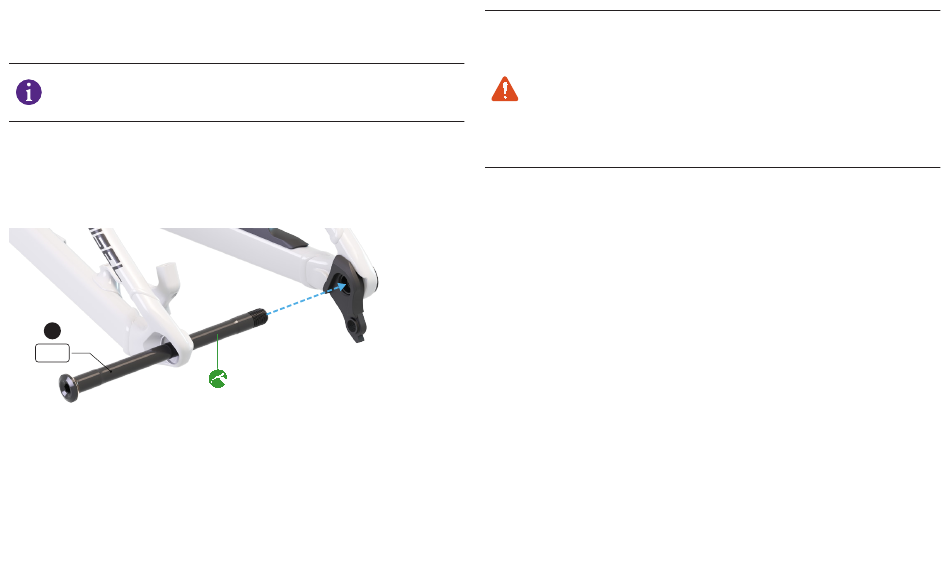

4. Tragen Sie Schmierfett auf das Gewinde der Hinterrad-Steckachse (E)
auf und montieren Sie dann die Steckachse, die Konusscheibe und das
Laufrad. Ziehen Sie die Steckachse mit einem Drehmomentschlüssel
und einem 6-mm-Inbus-Bit mit 15 Nm (133 in-lbf) an.
ACHTUNG! Überprüfen Sie vor der ersten Fahrt und danach
in regelmäßigen Abständen, ob die Steckachse und das UDH
gemäß Spezifikation angezogen sind und sich das UDH bewegt
hat. Steckachsen und das UDH können sich mit der Zeit lösen,
abhängig von Art und Häufigkeit der Verwendung. Dies gilt
besonders, wenn sie nicht ordnungsgemäß montiert wurden. Das
Fahren mit einer losen Steckachse oder einem losen UDH kann
zum Verlust der Kontrolle über das Fahrrad führen, sodass Sie
stürzen könnten.
