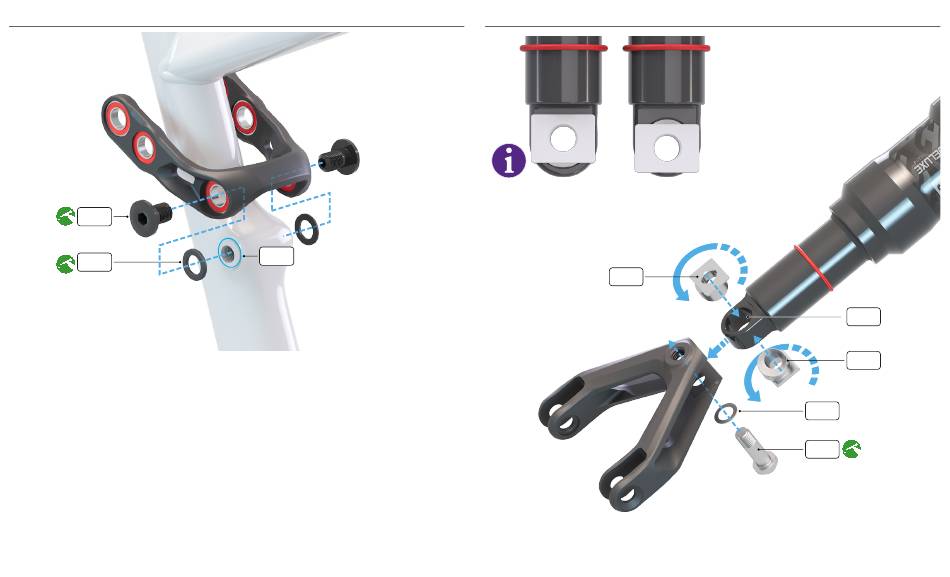

5.1.4 WIPPE AM SITZROHR

C
A
ƒ Schmieren und platzieren Sie die Wippenspacer (A) an den
Wippenlagern.
ƒ Richten Sie die Wippe auf die Gewindebohrung (B) des Sitzrohrgelenks
aus.
ƒ Schmieren und schrauben Sie die Schrauben für die Wippe am Sitzrohr
(C) in den Rahmen.
ƒ Ziehen Sie die Schrauben mit einem 6-mm-Inbusschlüssel leicht an.
17
B
5.1.5 DÄMPFER AN DER DÄMPFERVERLÄNGERUNG MIT FLIPCHIPS
OBERE
UNTERE
POSITION
POSITION
(HIGH)
(LOW)
A
B
A
D
C
