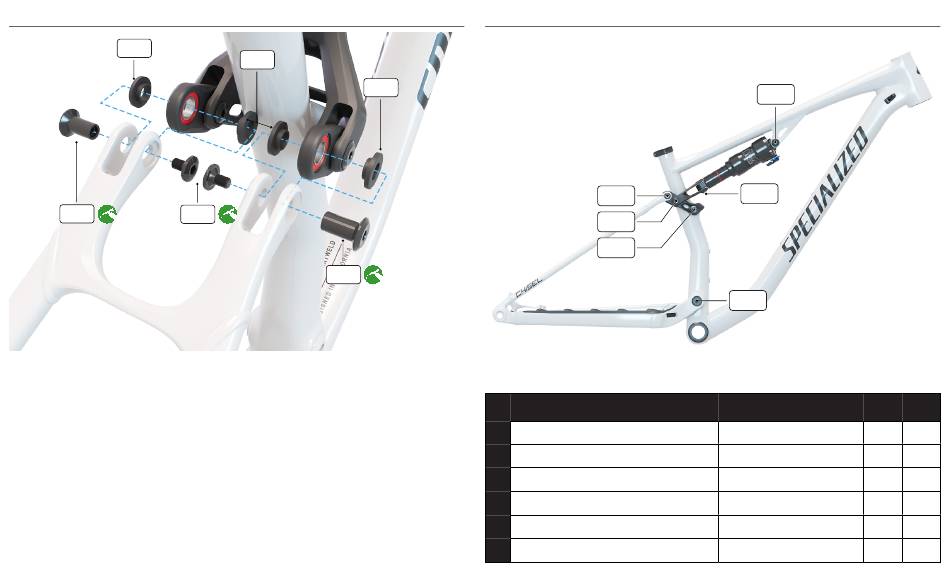

5.1.9 WIPPE AN SITZSTREBE

A
B
ƒ Schmieren und platzieren Sie die Spacer der Sitzstrebe (A) (4 Stück) in
den Wippenlagern.
ƒ Richten Sie die Sitzstrebe an den Wippenlagern aus.
ƒ Schmieren und führen Sie dann die Sitzstrebenachsen (B) (2 Stück) von
der Außenseite der Bohrungen in die Sitzstrebe ein.
ƒ Schmieren und schrauben Sie die Sitzstrebenschrauben (C) (2 Stück) in
die Sitzstrebenachsen.
ƒ Ziehen Sie die Schrauben mit zwei 4-mm-Inbusschlüsseln leicht an.
A
C
B
5.1.10 ANZUGSREIHENFOLGE FÜR DIE SCHRAUBEN
A
ƒ Ziehen Sie jede Gelenkschraube mit einem Drehmomentschlüssel in der
angegebenen Reihenfolge mit dem unten aufgeführten Anzugsmoment an.
NR.
1 Hauptgelenk
2 Wippe am Sitzrohr
3
Wippe an Dämpferverlängerung
4
Wippe an Sitzstrebe
5 Vorderer Dämpferbolzen
6
Hinterer Dämpferbolzen
4
3
2
1
DREHPUNKTE
5-mm-Inbusschlüssel
6-mm-Inbusschlüssel
4-mm-Inbusschlüssel
4-mm-Inbusschlüssel
4-mm-Inbusschlüssel
6-mm-Inbusschlüssel
5
6
WERKZEUG in-lbf Nm
89 10
89 10
53 6
53 6
53 6
177 20
20
