5.6. MONTAGE VON STEUERSATZ, GABEL UND VORBAU

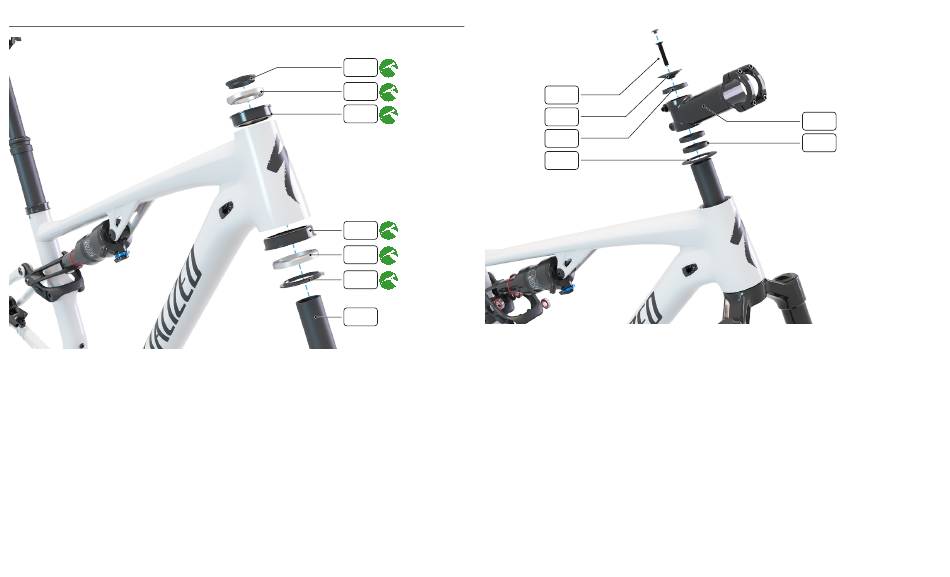

ƒ Bauen Sie die untere (B) und die obere (A) Drop-in-Lagerschale ein.
ƒ Schmieren Sie das obere Lager
Kompressionsring (D) in die Oberseite des Steuerrohrs ein.
ƒ Schmieren Sie das untere Lager (E) und setzen Sie es in die Unterseite
des Steuerrohrs ein.
ƒ Tragen Sie etwas Fett auf den Gabelkonus (F) auf und setzen Sie ihn
auf den Gabelschaft (G) auf. Stellen Sie sicher, dass er vollständig auf
der Gabelbrücke sitzt, und setzen Sie dann den Gabelschaft in das
Steuerrohr ein.
25
D
C
A
B
E
F
G
( )
C
und setzen Sie es gefolgt vom
F
E
D
A
ƒ Bringen Sie die Steuersatzabdeckung (A), die gewünschte Anzahl an
Spacern (B) und dann den Vorbau (C) am Gabelschaft an.
ƒ Montieren Sie den konischen Spacer (D) zur optionalen späteren
Einstellung über dem Vorbau.
ƒ Bringen Sie die Ahead-Kappe (E) und die Ahead-Kappenschraube (F)
an. Ziehen Sie die Ahead-Kappenschraube an, um den Steuersatz
vorzuspannen. In der Baugruppe sollte kein Spiel mehr vorhanden sein
und der Lenker sollte sich frei drehen.
C
B
