ƒ Montieren Sie die Bremsbefestigung (A) an der Kettenstrebe auf der
Nicht-Antriebsseite.
ƒ Setzen Sie die hintere Schraube (B) mit der Unterlegscheibe (C) von der
Unterseite aus ein.
ƒ Ziehen Sie die Schraube mit einem Drehmomentschlüssel und einem
5-mm-Inbus-Bit mit 6 Nm (53 in-lbf) an.
VORSICHT: Wenn Sie die vordere Bremssattelschraube anbringen,
muss die Schraube durch die Bohrung in der Bremsbefestigung
(D) tief genug in die Aufnahme an der Kettenstrebe eingeführt
werden, dass 9 mm des Gewindes fassen (E).
Wenn Sie die Bremsen Ihres Fahrrads austauschen, achten
Sie darauf, dass die Gewinde der mitgelieferten Schrauben
ausreichend fassen. Ist dies nicht der Fall, ersetzen Sie die
Schrauben durch längere.
23

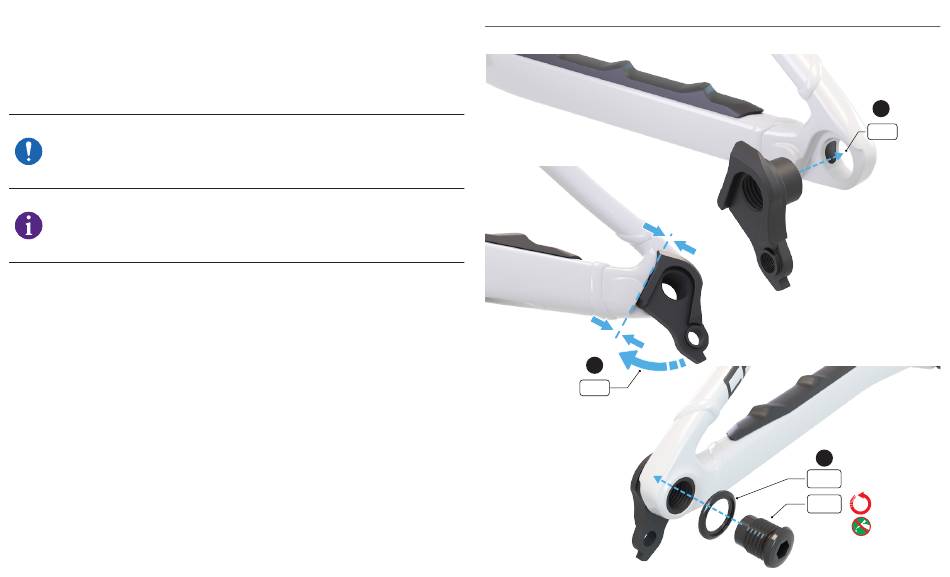

5.5. SCHALTAUGE

Alle Fahrrad-Modelle sind mit dem Universalschaltauge (UDH) kompatibel.
2
B
1
A
3
C
D
LH
