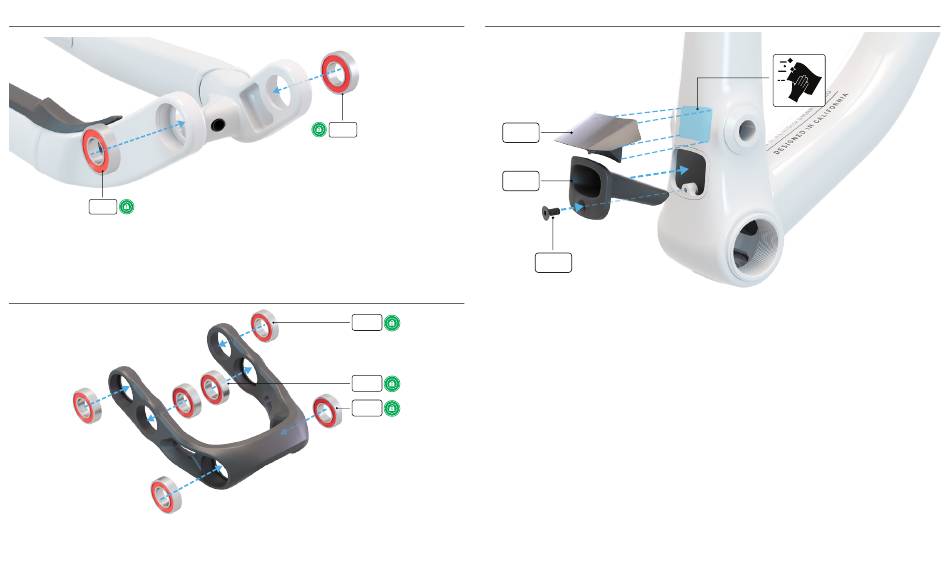

5.1.1 HAUPTGELENKLAGER

A
ƒ Tragen Sie eine dünne Schicht grünes Loctite 603 auf die
Außendurchmesser der Lager auf (A), und pressen Sie dann die Lager
in die vorgesehenen Lagerbohrungen ein.

5.1.2 WIPPENLAGER

ƒ Tragen Sie eine dünne Schicht grünes Loctite 603 auf die
Außendurchmesser der Lager auf (B), und pressen Sie dann die Lager
in die vorgesehenen Lagerbohrungen ein.
5.1.3 ICR-ZUGSCHACHT UND SCHMUTZFÄNGER
A C
A
B
ƒ Führen Sie den ICR-Zugschacht (A) in den Rahmen ein.
ƒ Schrauben Sie die Befestigungsschraube (B) in den Rahmen. Ziehen
B
Sie die Schraube mit einem Drehmomentschlüssel und einem 2,5-mm-
B
Inbus-Bit mit 1,5 Nm (13 in-lbf) an.
ƒ Achten Sie darauf, dass der Bereich über dem montierten ICR-
Zugschacht frei von Schmutz ist.
ƒ Ziehen Sie die Schutzfolie vom selbstklebenden Schmutzfänger ab
(C). Platzieren Sie den Schmutzfänger über dem ICR-Zugschacht und
drücken Sie ihn fest gegen das Sitzrohr.
B
