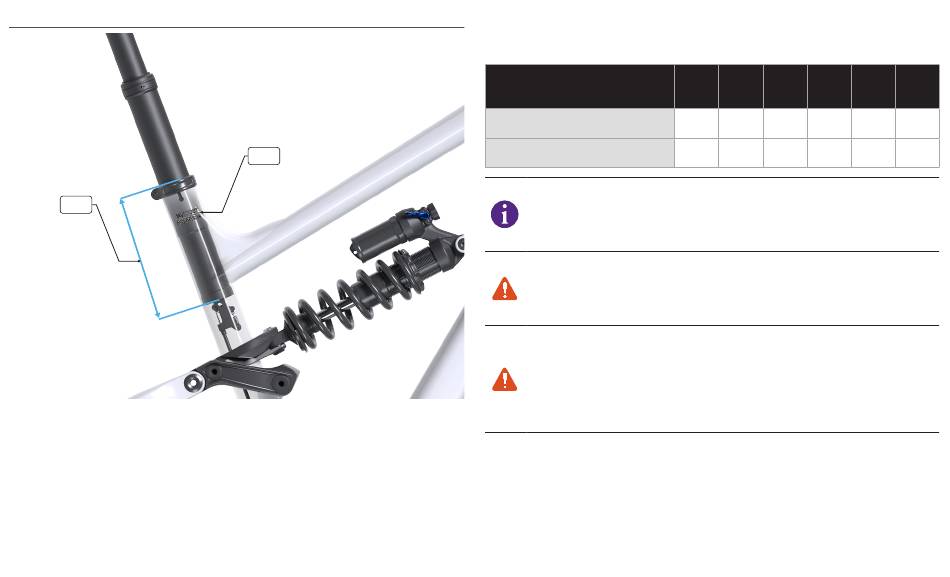

5.3. MINIMALE/MAXIMALE EINSTECKTIEFE DER SATTELSTÜTZE
A
MINDESTEINSTECKTIEFE (A): Um Schäden am Rahmen und/oder an der
Sattelstütze zu vermeiden, ist die Mindesteinstecktiefe in den Rahmen stets
zu beachten. Die Sattelstütze muss so tief in den Rahmen eingeschoben
sein, dass die „Min/Max"-Markierung (B) für die Mindesteinstecktiefe bzw.
die maximale Ausziehlänge auf der Stütze nicht sichtbar ist. Der Rahmen
erfordert eine Einstecktiefe von mindestens 80 mm.
MAXIMALE EINSTECKTIEFE: Das Sitzrohr ist für jede Rahmengröße auf
eine bestimmte maximale Einstecktiefe ausgelegt. Diese Auslegung
begrenzt die Einstecktiefe der Sattelstütze.
12
B
Weitere Informationen finden Sie in der folgenden Tabelle. Nachdem
Sie die Sattelhöhe eingestellt haben, ziehen Sie die Sattelstützen-
Klemmschraube mit dem vorgegebenen Drehmoment fest.
RAHMEN
Mindesteinstecktiefe (mm)
Max. Einstecktiefe (mm)
Wenn sich der Sattel unter Einhaltung der minimalen und
maximalen Einstecktiefe nicht auf die gewünschte Höhe
einstellen lässt, muss die Sattelstütze durch eine kürzere oder
längere ersetzt werden.
ACHTUNG! Die Nichtbeachtung der Anforderungen zum
Einsetzen der Sattelstütze kann zu Schäden am Rahmen oder an
der Sattelstütze führen, wodurch Sie die Kontrolle verlieren und
stürzen können.
ACHTUNG! Ziehen Sie für die korrekte Installation der
Sattelstütze das entsprechende Kapitel des „Owner's Manual"
zu Rate. Das Fahren mit einer unsachgemäß angezogenen
Sattelstütze kann zum unerwarteten Absenken des Sattels und
der Sattelstütze führen, was den Rahmen beschädigen und dazu
führen kann, dass Sie die Kontrolle verlieren und stürzen.
S0
S1
S2
S3
S4
80
90
100
110
110
205
225
235
255
275
S5
110
300
