Betriebsanleitung
Das linke Gehäuse (Elektronikgehäuse) enthält die Steuerungselektronik und die elektrischen Eingangs-/
Ausgangsanschlüsse (siehe unten). Das rechte Gehäuse (Messzellengehäuse) enthält die Messzelle und den
Heizer (siehe Abbildung unten).
Das Tastenfeld und das LCD-Display auf der Abdeckung des Elektronikgehäuses dienen als Benutzerober-
fläche des Analysators. Leistungs- und Signalanschlüsse werden über Ports auf der Unterseite des
Elektronikgehäuses vorgenommen. Die Rohrverschraubungen auf der rechten Seite des Messzellengehäuses
dienen zum Anschließen der Probenzuleitung und der Rückleitung. Beide Gehäuse sind auf einem Unistrut
Rahmen montiert.
1
2
3
4
5
1.
Heizer
2.
Thermostat für Hochtemperaturgrenze eingestellt auf 70 °C
3.
AC-Anschlussklemmenblock für Heizer
4.
Anschlussklemmenblöcke
5.
Lüfter
18

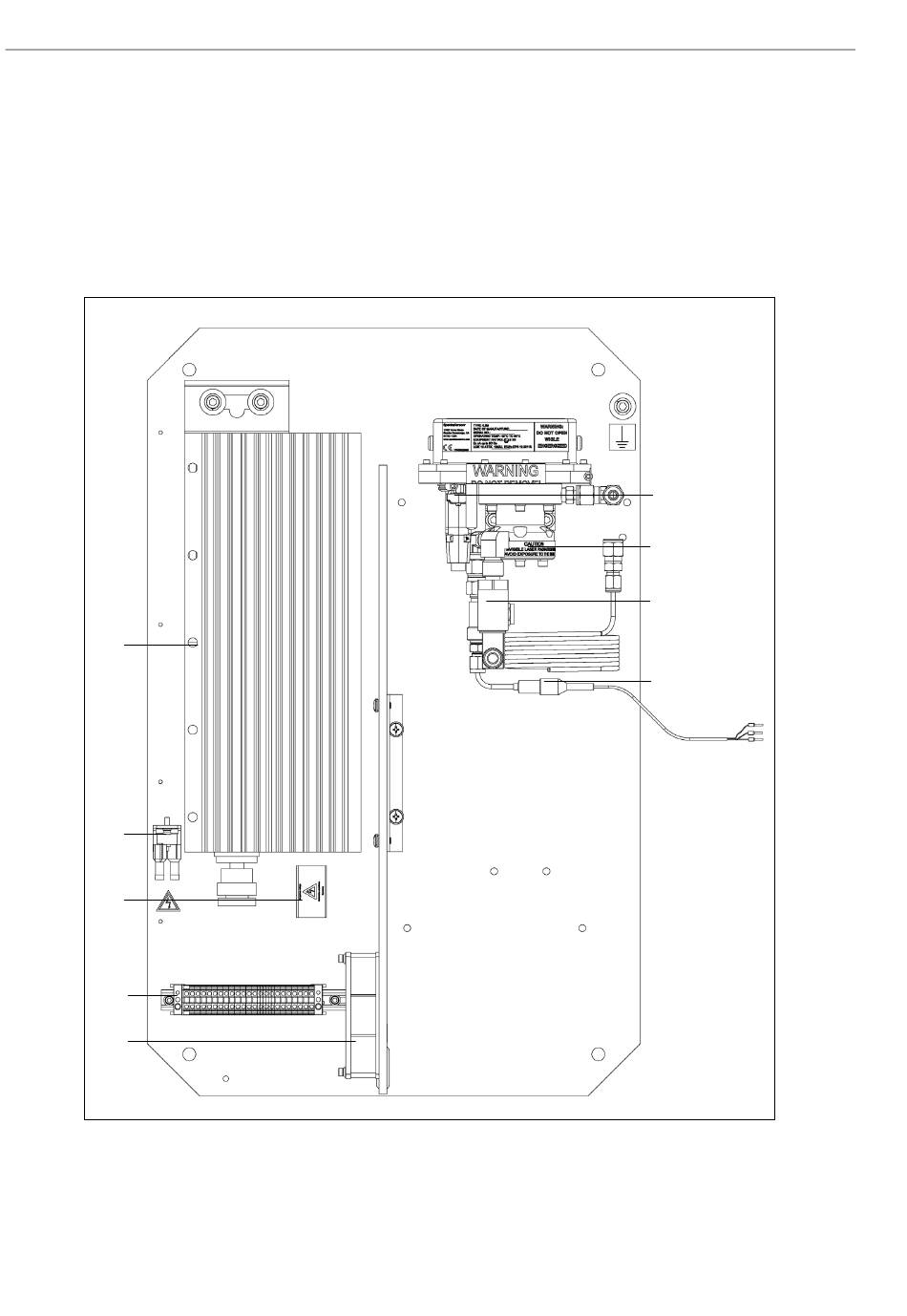

Abbildung 9. Komponenten in einem 0,1m-Messzellengehäuse
6.
Übergangsplatte Thermistor
7.
Messzelle
8.
Drucksensor
9.
Thermistor Probentemperatur
SS2100i-2 TDLAS-Gasanalysator
6
7
8
9
A0055707
Endress+Hauser
-
®
