4.10.1 Magnetventile anschließen
Abdeckung des Analysatorgehäuses wie in Abdeckung des Analysatorgehäuses öffnen →  beschrieben öffnen,
1.
um Zugang zum Anschlussklemmenblock für die Feldschnittstelle zu erhalten.
Im M25-Anschluss links auf der Unterseite des Gehäuses eine geeignete Stopfbuchse mit Vergussmasse
2.
anbringen. Siehe Gewindeschmiermittel auftragen→ .
Kabel des Magnetventils in das Elektronikgehäuse ziehen.
3.
Ummantelung und Isolierung des Magnetventilkabels gerade soweit abisolieren, dass der Anschluss für das
4.
kundenspezifische Probenaufbereitungsschema an den entsprechenden Klemmen auf dem
Anschlussklemmenblock der Feldschnittstelle vorgenommen werden kann.
30

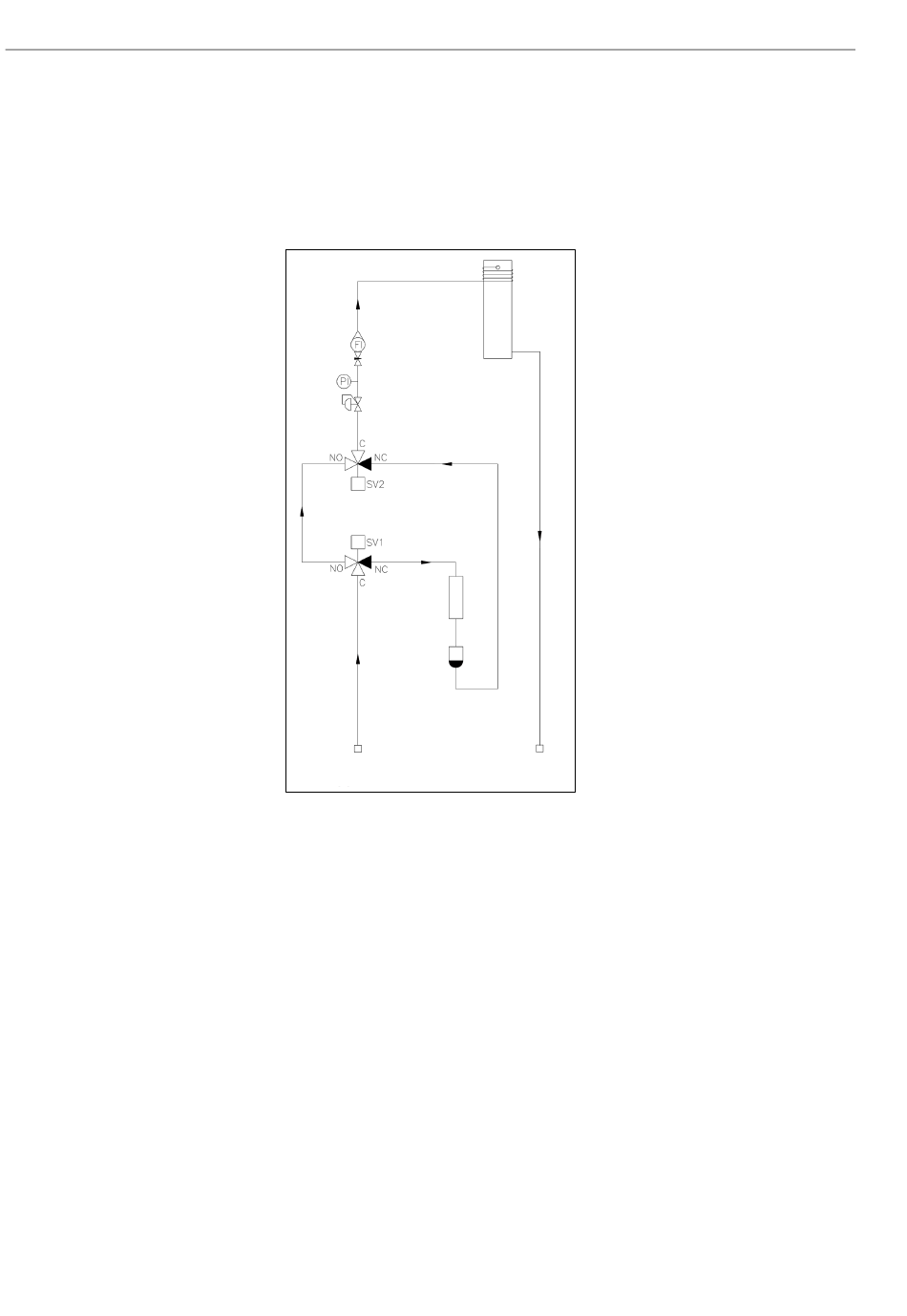

Abbildung 16. Grundlegendes Differenzialsystem mit zwei Magnetventilen
