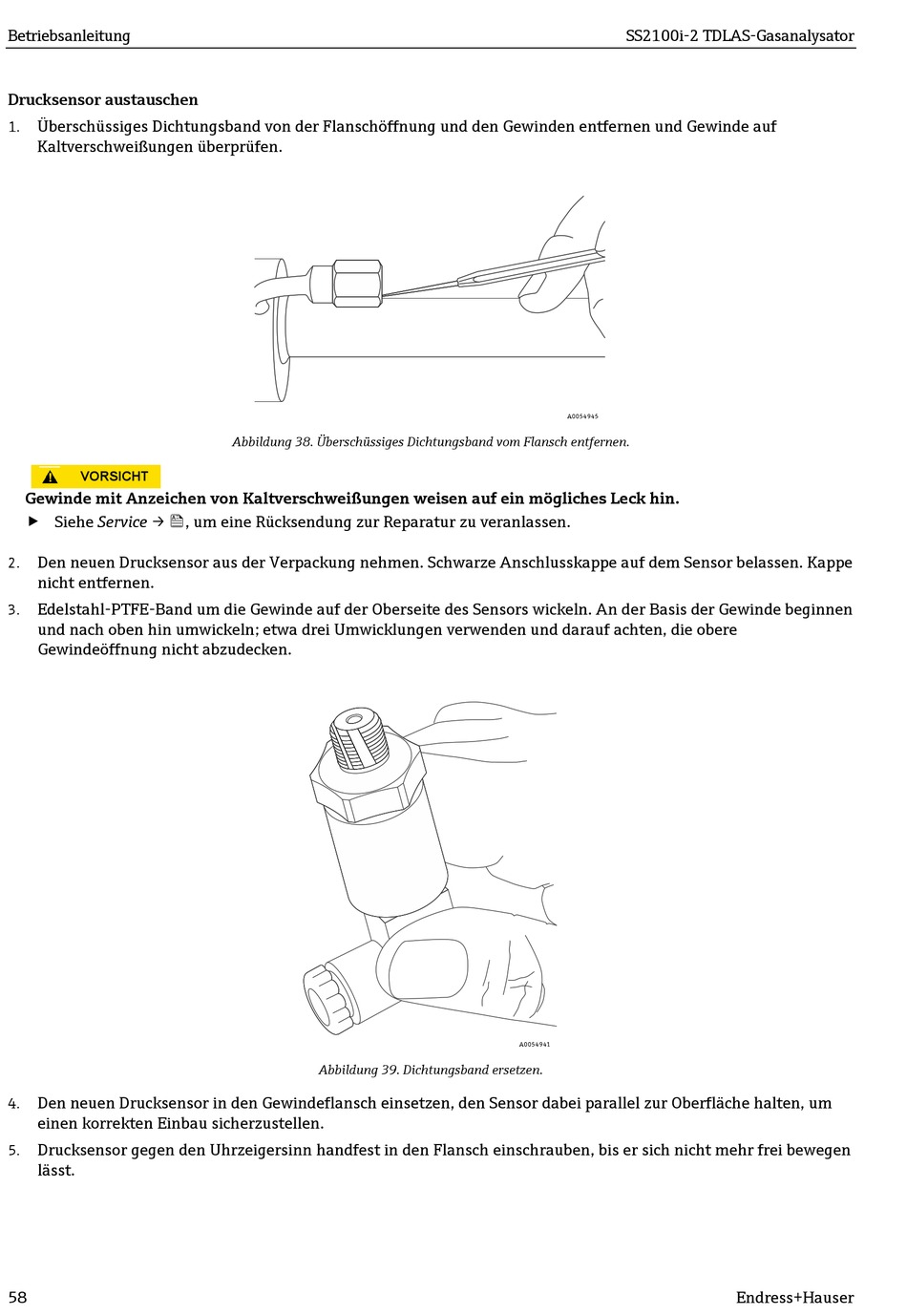

Endress+Hauser SS2100i-2 Betriebsanleitung Seite 58

Betriebsanleitung
Drucksensor austauschen
Überschüssiges Dichtungsband von der Flanschöffnung und den Gewinden entfernen und Gewinde auf
1.
Kaltverschweißungen überprüfen.
VORSICHT
Gewinde mit Anzeichen von Kaltverschweißungen weisen auf ein mögliches Leck hin.
 Siehe Service → , um eine Rücksendung zur Reparatur zu veranlassen.
Den neuen Drucksensor aus der Verpackung nehmen. Schwarze Anschlusskappe auf dem Sensor belassen. Kappe
2.
nicht entfernen.
Edelstahl-PTFE-Band um die Gewinde auf der Oberseite des Sensors wickeln. An der Basis der Gewinde beginnen
3.
und nach oben hin umwickeln; etwa drei Umwicklungen verwenden und darauf achten, die obere
Gewindeöffnung nicht abzudecken.
Den neuen Drucksensor in den Gewindeflansch einsetzen, den Sensor dabei parallel zur Oberfläche halten, um
4.
einen korrekten Einbau sicherzustellen.
Drucksensor gegen den Uhrzeigersinn handfest in den Flansch einschrauben, bis er sich nicht mehr frei bewegen
5.
lässt.
58
Abbildung 38. Überschüssiges Dichtungsband vom Flansch entfernen.
Abbildung 39. Dichtungsband ersetzen.
SS2100i-2 TDLAS-Gasanalysator
A0054945
A0054941
Endress+Hauser
