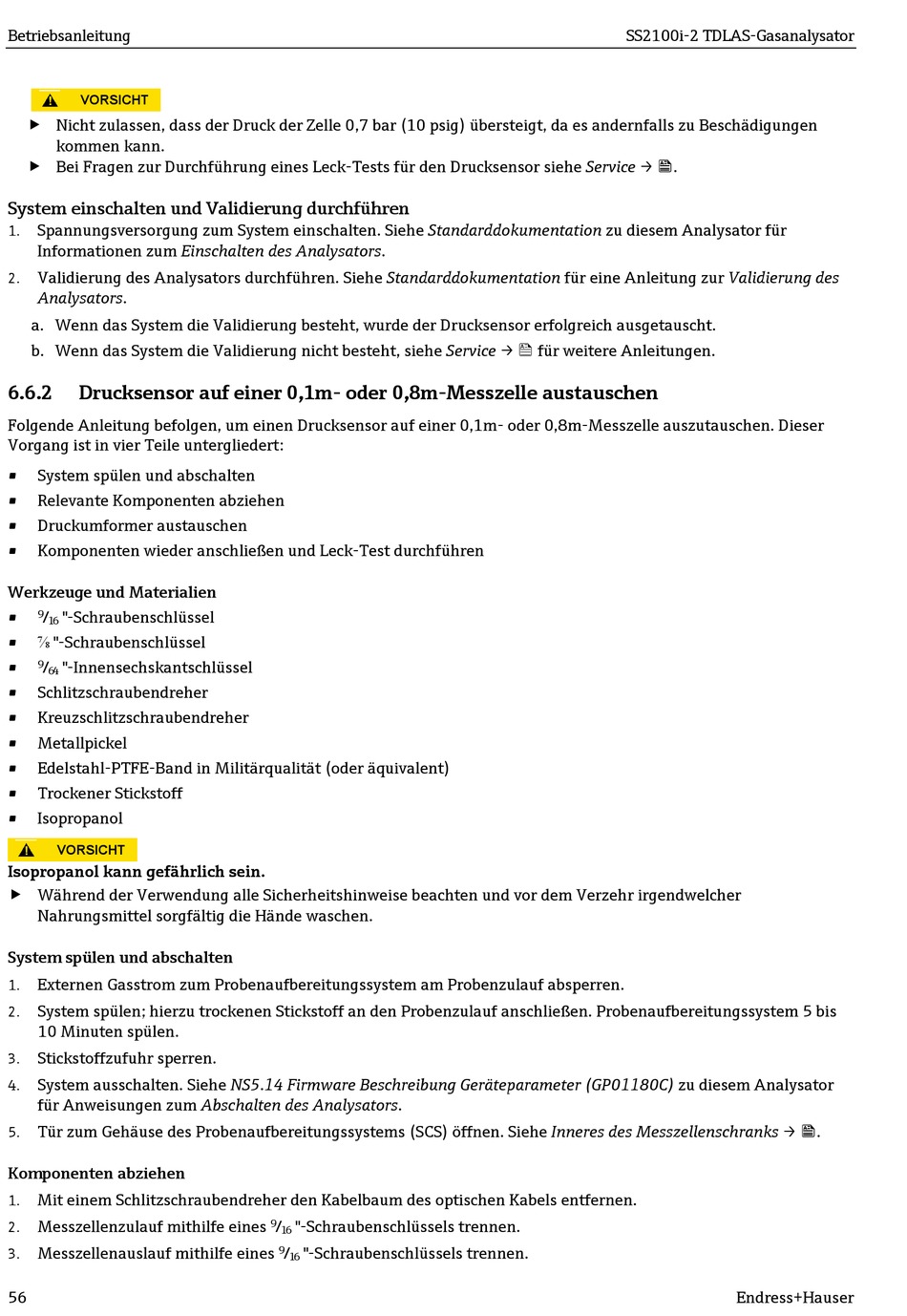

Betriebsanleitung
VORSICHT
Nicht zulassen, dass der Druck der Zelle 0,7 bar (10 psig) übersteigt, da es andernfalls zu Beschädigungen
kommen kann.
Bei Fragen zur Durchführung eines Leck-Tests für den Drucksensor siehe Service → .
System einschalten und Validierung durchführen
Spannungsversorgung zum System einschalten. Siehe Standarddokumentation zu diesem Analysator für
1.
Informationen zum Einschalten des Analysators.
Validierung des Analysators durchführen. Siehe Standarddokumentation für eine Anleitung zur Validierung des
2.
Analysators.
a. Wenn das System die Validierung besteht, wurde der Drucksensor erfolgreich ausgetauscht.
b. Wenn das System die Validierung nicht besteht, siehe Service → für weitere Anleitungen.
6.6.2
Drucksensor auf einer 0,1m- oder 0,8m-Messzelle austauschen
Folgende Anleitung befolgen, um einen Drucksensor auf einer 0,1m- oder 0,8m-Messzelle auszutauschen. Dieser
Vorgang ist in vier Teile untergliedert:
•
System spülen und abschalten
•
Relevante Komponenten abziehen
•
Druckumformer austauschen
•
Komponenten wieder anschließen und Leck-Test durchführen
Werkzeuge und Materialien
•
/
"-Schraubenschlüssel
9
16
•
⅞ "-Schraubenschlüssel
•
/
"-Innensechskantschlüssel
9
64
•
Schlitzschraubendreher
•
Kreuzschlitzschraubendreher
•
Metallpickel
•
Edelstahl-PTFE-Band in Militärqualität (oder äquivalent)
•
Trockener Stickstoff
•
Isopropanol
VORSICHT
Isopropanol kann gefährlich sein.
Während der Verwendung alle Sicherheitshinweise beachten und vor dem Verzehr irgendwelcher
Nahrungsmittel sorgfältig die Hände waschen.
System spülen und abschalten
Externen Gasstrom zum Probenaufbereitungssystem am Probenzulauf absperren.
1.
System spülen; hierzu trockenen Stickstoff an den Probenzulauf anschließen. Probenaufbereitungssystem 5 bis
2.
10 Minuten spülen.
Stickstoffzufuhr sperren.
3.
System ausschalten. Siehe NS5.14 Firmware Beschreibung Geräteparameter (GP01180C) zu diesem Analysator
4.
für Anweisungen zum Abschalten des Analysators.
Tür zum Gehäuse des Probenaufbereitungssystems (SCS) öffnen. Siehe Inneres des Messzellenschranks → .
5.
Komponenten abziehen
Mit einem Schlitzschraubendreher den Kabelbaum des optischen Kabels entfernen.
1.
Messzellenzulauf mithilfe eines
2.
Messzellenauslauf mithilfe eines
3.
56
/
"-Schraubenschlüssels trennen.
9
16
/
"-Schraubenschlüssels trennen.
9
16
