SS2100i-2 TDLAS-Gasanalysator
Das linke Gehäuse (Elektronikgehäuse) enthält die Steuerungselektronik und die elektrischen Eingangs-/
Ausgangsanschlüsse (siehe unten). Das rechte Gehäuse (Messzellengehäuse) enthält die Messzelle und den
Heizer (siehe Abbildung unten).
Das Tastenfeld und das LCD-Display auf der Abdeckung des Elektronikgehäuses dienen als
Benutzeroberfläche des Analysators. Leistungs- und Signalanschlüsse werden über Ports auf der Unterseite
des Elektronikgehäuses vorgenommen. Die Rohrverschraubungen auf der rechten Seite des
Messzellengehäuses dienen zum Anschließen der Probenzuleitung und der Rückleitung. Beide Gehäuse sind
auf einem Unistrut
1
2
3
4
5
1. Heizer
2. Thermostat für Hochtemperaturgrenze eingestellt auf 70 °C
3. AC-Anschlussklemmenblock für Heizer
4. Anschlussklemmenblöcke
5. Lüfter
Endress+Hauser
-Rahmen montiert.
®

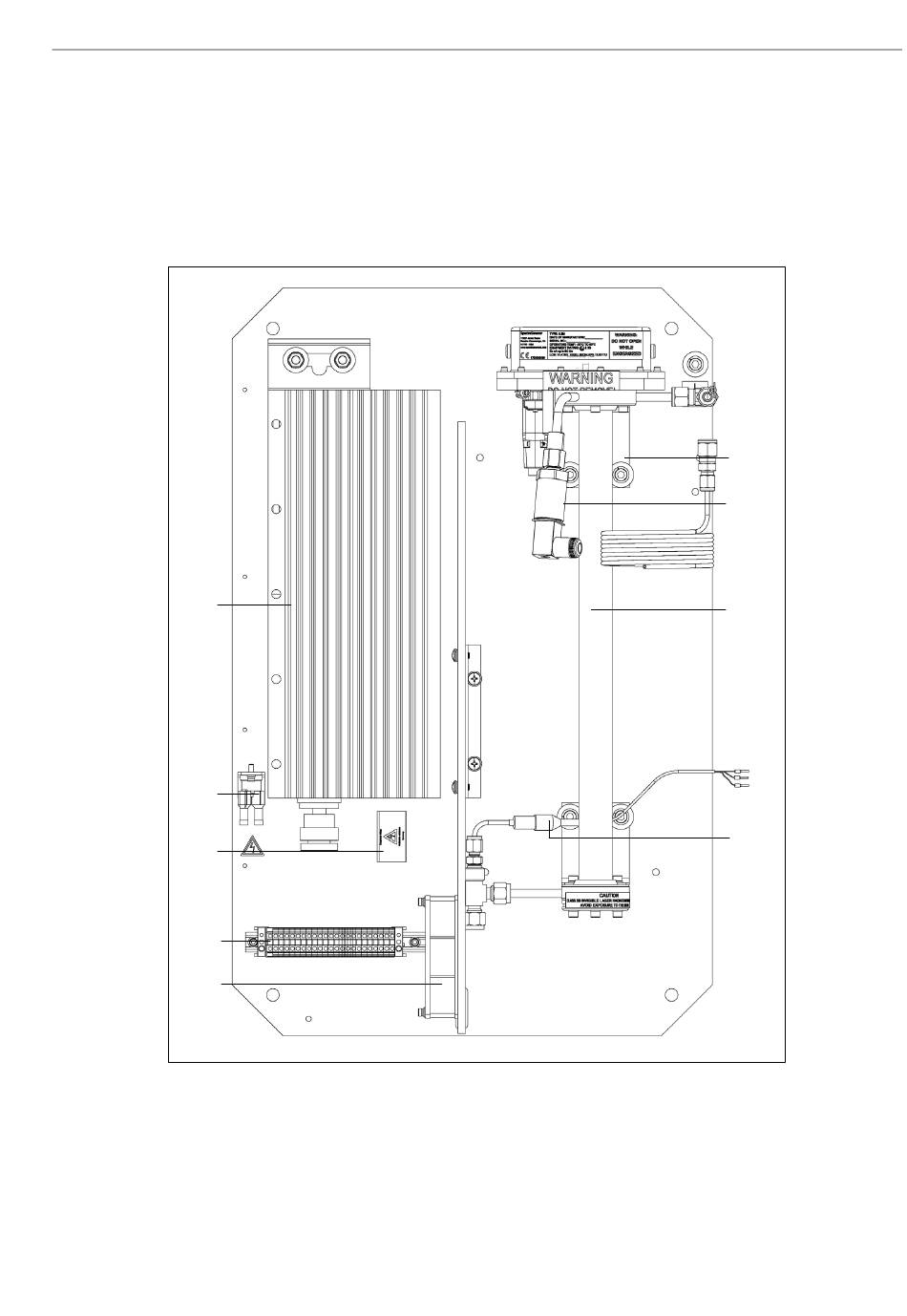

Abbildung 8. Komponenten auf einer 0,8m-Messzellenbaugruppe
6. Übergangsplatte Thermistor
7. Drucksensor
8. Messzelle
9. Thermistor Probentemperatur
Betriebsanleitung
6
7
8
9
A0055706
