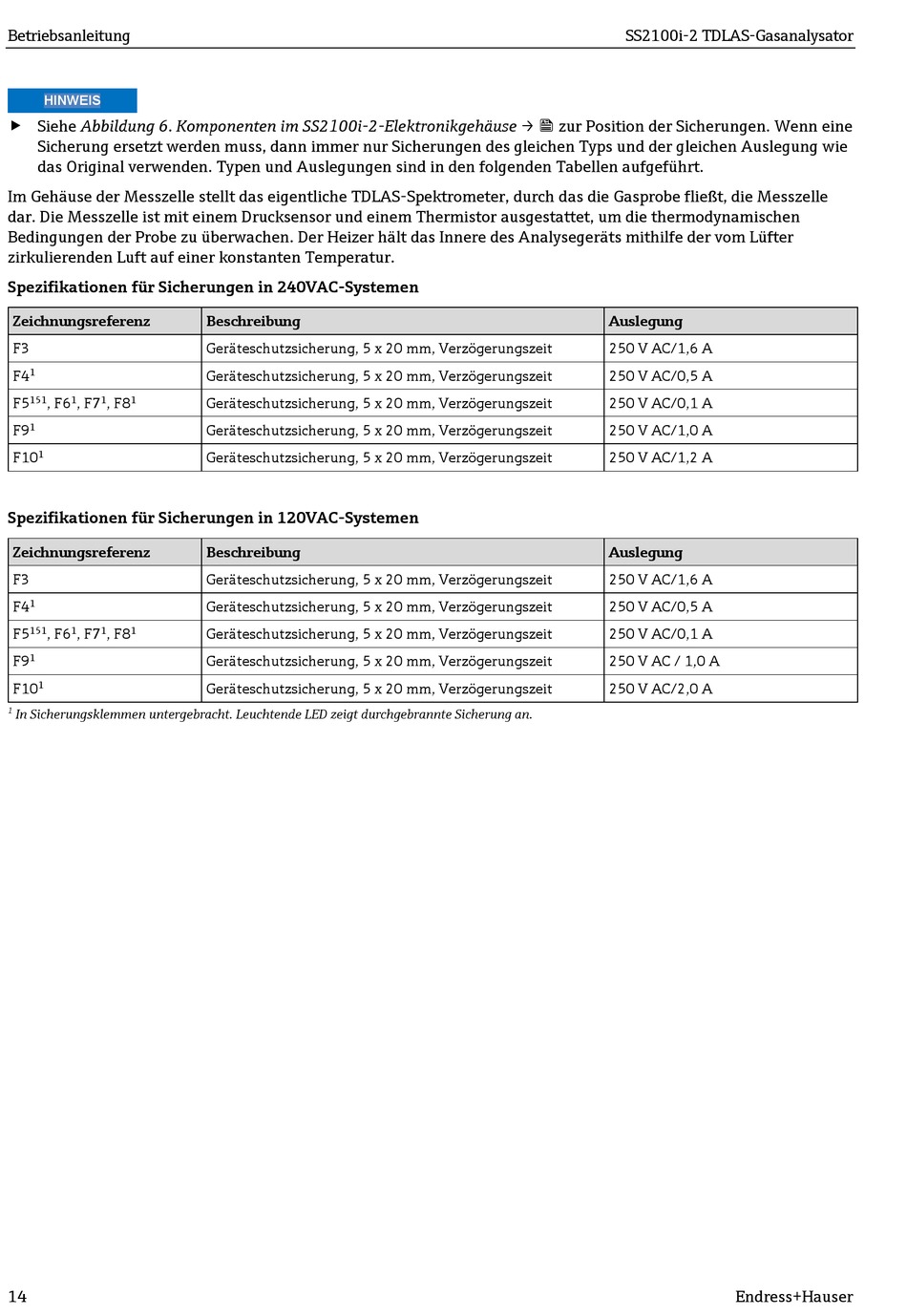

Betriebsanleitung
HINWEIS
 Siehe Abbildung 6. Komponenten im SS2100i-2-Elektronikgehäuse →  zur Position der Sicherungen. Wenn eine
Sicherung ersetzt werden muss, dann immer nur Sicherungen des gleichen Typs und der gleichen Auslegung wie
das Original verwenden. Typen und Auslegungen sind in den folgenden Tabellen aufgeführt.
Im Gehäuse der Messzelle stellt das eigentliche TDLAS-Spektrometer, durch das die Gasprobe fließt, die Messzelle
dar. Die Messzelle ist mit einem Drucksensor und einem Thermistor ausgestattet, um die thermodynamischen
Bedingungen der Probe zu überwachen. Der Heizer hält das Innere des Analysegeräts mithilfe der vom Lüfter
zirkulierenden Luft auf einer konstanten Temperatur.
Spezifikationen für Sicherungen in 240VAC-Systemen
Zeichnungsreferenz
F3
F4
1
F5 151 , F6 1 , F7 1 , F8 1
F9
1
F10 1
Spezifikationen für Sicherungen in 120VAC-Systemen
Zeichnungsreferenz
F3
F4 1
F5 , F6 , F7 , F8
151 1 1 1
F9 1
F10
1
In Sicherungsklemmen untergebracht. Leuchtende LED zeigt durchgebrannte Sicherung an.
1
14
Beschreibung
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Beschreibung
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
Geräteschutzsicherung, 5 x 20 mm, Verzögerungszeit
SS2100i-2 TDLAS-Gasanalysator
Auslegung
250 V AC/1,6 A
250 V AC/0,5 A
250 V AC/0,1 A
250 V AC/1,0 A
250 V AC/1,2 A
Auslegung
250 V AC/1,6 A
250 V AC/0,5 A
250 V AC/0,1 A
250 V AC / 1,0 A
250 V AC/2,0 A
