Betriebsanleitung
Das linke Gehäuse (Elektronikgehäuse) enthält die Steuerungselektronik und die elektrischen Eingangs-/
Ausgangsanschlüsse (siehe unten). Das rechte Gehäuse (Messzellengehäuse) enthält die Messzelle und den Heizer
(siehe Abbildung unten).
Das Tastenfeld und das LCD-Display auf der Abdeckung des Elektronikgehäuses dienen als Benutzeroberfläche des
Analysators. Leistungs- und Signalanschlüsse werden über Ports auf der Unterseite des Elektronikgehäuses
vorgenommen. Die Rohrverschraubungen auf der rechten Seite des Messzellengehäuses dienen zum Anschließen der
Probenzuleitung und der Rückleitung. Beide Gehäuse sind auf einem Unistrut
1
2
3
4
5
1.
Heizer
2.
Thermostat für Hochtemperaturgrenze eingestellt auf 70 °C
3.
AC-Anschlussklemmenblock für Heizer
4.
Anschlussklemmenblöcke
5.
Lüfter
16

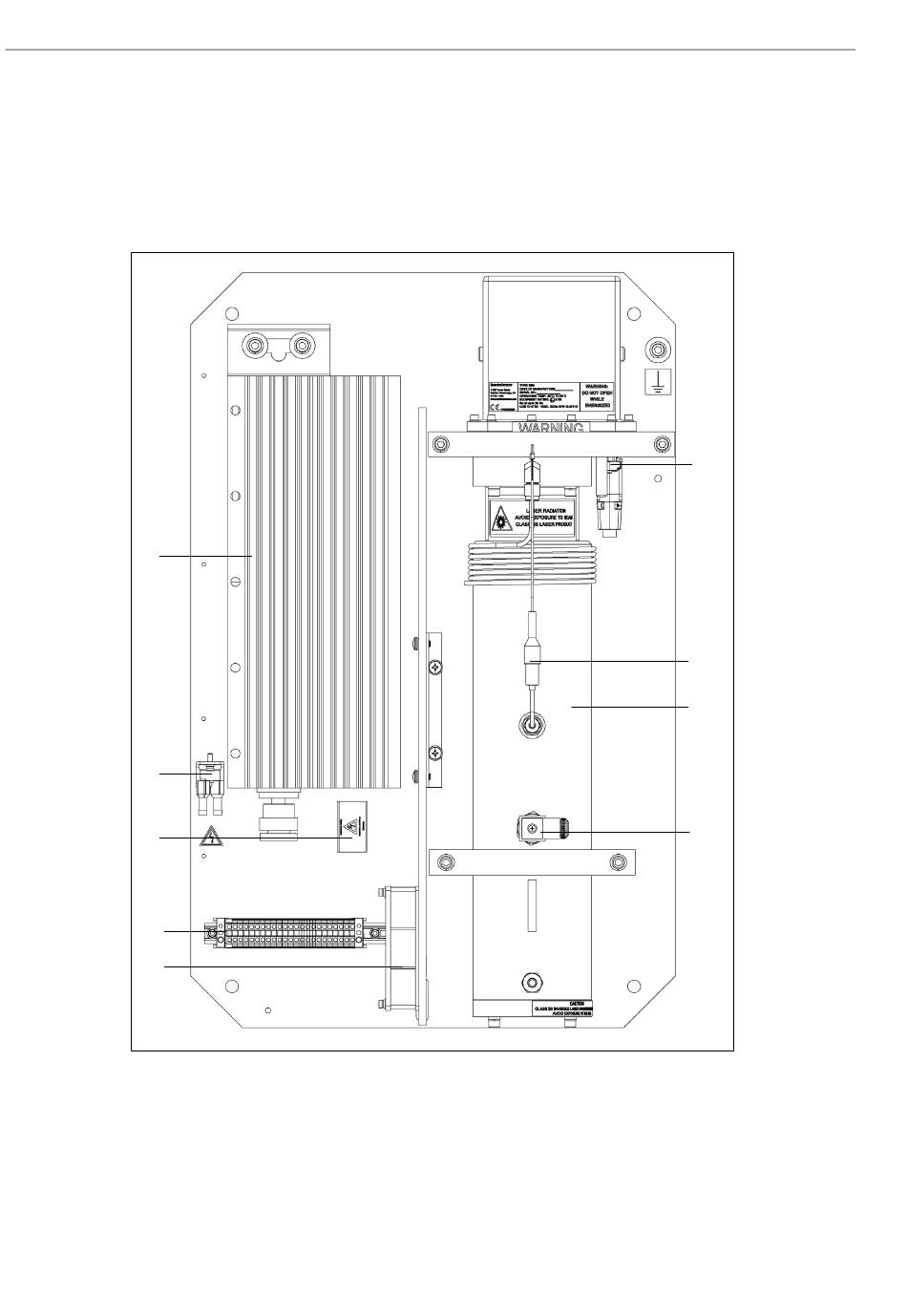

Abbildung 7. Komponenten in einem 8- oder 28m-Messzellengehäuse
-Rahmen montiert.
®
6.
Übergangsplatte Thermistor
7.
Thermistor für Probentemperatur
8.
Messzelle
9.
Drucksensor
SS2100i-2 TDLAS-Gasanalysator
6
7
8
9
A0055705
Endress+Hauser
