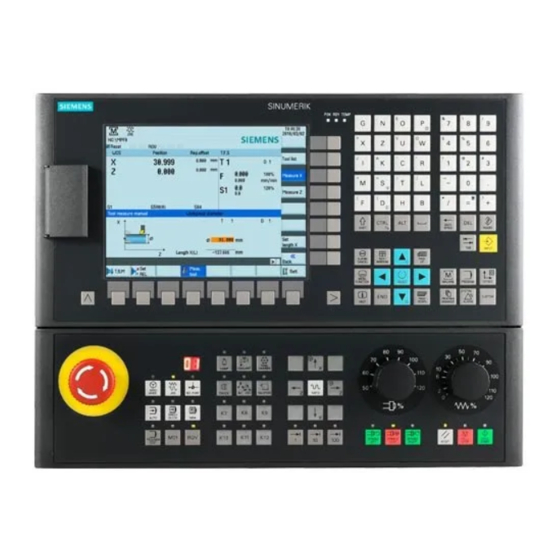

Siemens SINUMERIK 840Di Handbuch

Werkzeug- und formenbau
Vorschau ausblenden Andere Handbücher für SINUMERIK 840Di:
Inhaltsverzeichnis

Werbung

Quicklinks

Handbuch Ausgabe 04/2004
sinumerik
s
Werkzeug- und Formenbau
SINUMERIK 810D/840D

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens SINUMERIK 840Di

Inhaltszusammenfassung für Siemens SINUMERIK 840Di

  • Seite 1 Handbuch Ausgabe 04/2004 sinumerik Werkzeug- und Formenbau SINUMERIK 810D/840D...

  • Seite 2: Nachschlagen

    Gültig für Steuerung Softwarestand SINUMERIK 840D 6 SINUMERIK 840DE (Exportvariante) 6 SINUMERIK 840D powerline 6 SINUMERIK 840DE powerline 6 SINUMERIK 840Di 2 SINUMERIK 840DiE (Exportvariante) 2 SINUMERIK 810D 3 SINUMERIK 810DE (Exportvariante) 3 SINUMERIK 810D powerline 6 SINUMERIK 810D powerline 6...
  • Seite 3 Für Verbesserungsvorschläge sind wir dankbar. © Siemens AG 1995 - 2004. All rights reserved. Technische Änderungen vorbehalten. Bestell-Nr. 6FC5095-0AB10-0AP0 Siemens-Aktiengesellschaft. Printed in the Federal Republic of Germany © Siemens AG 2004 All rights reserved. SINUMERIK 840D Handbuch, Werkzeug- und Formenbau 04.2004...

  • Seite 4: Inhaltsverzeichnis

    ShopMill .................... 2.28 Informationen für den Programmierer Einleitung..................... 3.2 Kinematikunabhängige CNC-Programme ........... 3.3 Fünf-Achs-Transformation – TRAORI ..........3.5 Werkzeugorientierung – A3=, B3=, C3=; .......... 3.6 © Siemens AG 2004 All rights reserved. SINUMERIK 840D Handbuch, Werkzeug- und Formenbau 04.2004...
  • Seite 5 Programmierung an der Maschine ............ 3.22 3-10 Beispiel – Biegevorrichtung für Rohre ..........3.25 3-11 Beispiel – Motorradscheinwerfer ............3.36 Nachschlagen Höherwertige Funktionen im Überblick..........4.2 Stichwortverzeichnis................4.10 © Siemens AG 2004 All rights reserved. SINUMERIK 840D Handbuch, Werkzeug- und Formenbau 04.2004...
  • Seite 6 Erst ein wenig Theorie Inhalt Seite 1.1 Einleitung 1.2 Was braucht der Werkzeug- und Formenbau? 1.3 Fräsen mit 3 Achsen, 3 + 2 oder 5 Achsen? 1.4 Was bewegt sich wie? 1.5 Maschinenunabhängige CNC-Programme 1.12 1-6 Theorie der Werkzeugradiuskorrektur 1.14 1.7 Was sind Frames? 1.17 1.8 Genauigkeit, Geschwindigkeit, Oberß...

  • Seite 7: Einleitung

    Sinumerik 840D verfügt über leistungsfähige, hochentwickelte Funktionen, durch deren in tel li gen te Nutzung der gesamte Ablauf der 5-Achs-Programmierung und -Bearbeitung wesentlich ver ein facht, und das Pro duk ti ons er geb nis verbessert wird. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 8: Erst Ein Wenig Theorie

    3-Achs-Bearbeitung und auch im 5-Achs- und High Speed-Bereich: gute Bedienbarkeit komfortable Programmierung an der Maschine optimale Leistungsfähigkeit in der Prozesskette CAD – CAM – CNC maximale Qualitätsbeherrschung an der Maschine Ventil © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 9: Achs-Bearbeitung Auf Modernen Fräszentren

    ... Tiefe Kavität Dynamische 5-Achs-Bearbeitung Dazu sind zusätzlich zu den 3 Linearachsen X, Y und Z noch 2 Rundachsen A, B oder C erforderlich. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 10: Maschinenbewegung

    Werk zeug ori en tie rung zu programmieren und bei Programmen aus CAM-Sys te men die wesentlichen Be ar bei tungs pa ra me ter zu beeinß ussen. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 11: Fräsen Mit 3 Achsen, 3 + 2 Oder 5 Achsen

    Schnittbedingungen zu erhalten, wird der Tisch geschwenkt. Um eine Frei form - ß ä che vollständig zu bearbeiten, ist oft mehrfaches Schwenken in verschiedene Richtungen er for - der lich. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 12 Vorteil: Die Ori en tie rung des Werkzeugs ist über die gesamte Bahn synchron zur Linear bewegung des Werkzeugs optimal einstellbar. Damit herrschen auf der ge sam ten Bahn optimale Schnitt be din - gun gen. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 13: Was Bewegt Sich Wie

    Erst ein wenig Theorie Was bewegt sich wie? 1.4 Was bewegt sich wie? Der Aufbau von 5-Achs-Fräsmaschinen © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 14 Dreh/Schwenk 1 Rundachse im Kopf, 1 Rundachse im Tisch * Begriff: Steht die Drehachse nicht senkrecht auf einer Linearachse, spricht man von einer „ nutierten“ Achse. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 15: Kinematikunabhängig Programmieren

    Werkzeuglänge bei der Programmierung in der Regel nicht kümmern. Sie betrachten nur die relative Bewegung zwischen Werkzeug und Werkstück. Den Rest erledigt die Steuerung. Wo sich die Bedienung kinematikabhängig unterscheidet, darauf weisen wir Sie im Folgenden hin. 1.10 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 16 Die Beispiele zeigen, dass es bei der 5-Achs-Bearbeitung äußerst wichtig ist, die CNC-Pro gram me maschinen- und werkzeugunabhängig zu machen. Aus diesem Grund verfügt Sinumerik 840D über eine in te grier te 5-Achs-Transformation. 1.11 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 17: Maschinenunabhängige Cnc-Programme

    Rich tungs - vek tor A3, B3, C3, der die Werk zeug ori en tie rung beschreibt. D. h., im CNC-Programm stehen nur Geome trie- und Orientierungsdaten. 1.12 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 18 Dank TRAORI müssen Sie sich bei der Programmierung einer Geraden über die tatsächliche Maschinenbewegung keine Gedanken machen. Der End punkt wird exakt an ge fah ren, die Werk zeug spit ze be schreibt eine Gerade. 1.13 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 19: Theorie Der Werkzeugradiuskorrektur

    Geometriedaten der Frä ser spit ze relevant sind. " Schaftfräser Schaftfräser mit Eckenradius Zylindrischer Gesenkfräser Flächennormale Tool Center Point Werkzeugeingriffspunkt Bahntangente Korrekturvektor 1.14 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 20 Þ ndet man insbesondere bei Struk tur baut ei len zu be ach ten. Dies ist hier durch die sichtbare der Flugzeugindustrie. Werk zeug un ter sei te graÞ sch dargestellt. 1.15 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 21: Übersicht Der Verfügbaren Werkzeugkorrekturen

    NC-Programm bezieht sich auf die Kontur an der Bearbeitungsß äche. CUT3DCCD NC-Programm bezieht sich auf die Werkzeugmittelpunktsbahn. Zum Aktivieren der Korrekturen ist der jeweilige Befehl G41/G42 nachzustellen, z.B.: CUT3DC G41 1.16 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 22: Was Sind Frames

    Genau dazu braucht man FRAMES. Alle nach- fol gen den Verfahrkommandos beziehen sich jetzt auf das Werk stück ko or di na ten sys tem. 1.17 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 23 Bearbeitungen auf einer schrägen Ebene Wenn das Koordinatensystem " in die schräge Ebene gedreht ist, programmiert man z. B. eine Bohrung einfach mit Aufruf des Bohrzyklus. 1.18 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 24: Genauigkeit, Geschwindigkeit, Oberß Ächengüte

    Deshalb ist das Bearbeitungsergebnis ein Polyeder, d.h. die kleinen Ebenen können sich sichtbar auf der Oberß äche abbilden. Das kann eine Nachbearbeitung zur Folge ha- ben, welche unerwünscht ist. 1.19 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 25: Kompressor-Funktion

    Anregung von Maschi- nenresonanzen vermieden wird. In Folge sind höhere Verfahrgeschwindigkeiten möglich und die Ma schi ne wird weniger be las tet. 1.20 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 26 Unterstützung bei der Be ar bei tung von Frei form kon tu ren (Flächen) im 3- bzw. 5-Ach- sen-Hochgeschwindigkeitsbearbeitungs bereich. Näheres zur Anwendung erfahren Sie in noch folgenden Kapiteln. 1.21 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 27: Strukturierung Von Cnc-Formenbauprogrammen

    Speed Settings deÞ niert. Über die High Speed Setting Parameter kann man Einß uss auf die Qualität des Werkstücks nehmen. Ein gut strukturiertes CNC-Programm bietet zusätzlich die Möglichkeit, nach einer Pro gramm un ter b- re chung gezielt wieder einzusteigen. 1.22 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 28: Orientierung Bei 5-Achs-Anwendungen

    Die Bewegung kann einem Kegelmantel sehr ähnlich sein. Die Funktion ist dennoch nicht mit der Kegelmantelinterpolation zu ver wech seln. 1.23 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 29: Großkreisinterpolation Orivect/Oriplane

    ORICONIO Interpolation auf einer Kegelmantelß äche mit Angabe der Endorientierung und einer Zwischenorientierung. ORICONTO Interpolation auf einer Kegelmantelß äche mit tangentialem Übergang, Angabe der Endorientierung. 1.24 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 30 60° auf 30°. Die Geschwindigkeitsführung der Um ori en tie rung ist kon ti nu ier lich. " = Anfangsorientierung, = Endorientierung C = 85° 1.25 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 31 Beispiel CA-Kinematik entspricht A=0 der Poloientierung. Um solch eine extreme Geschwindig- keitsführung zu vermeiden, schaltet Sinumerik 840D in Polnähe auf Li ne ar in ter po la ti on um. 1.26 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 32 Im Gegenteil, Sinumerik 840D entschärft die Problematik erheblich. Sie können durch geeignete Aufspannung Pole vermeiden. Hilfreich könnte z. B. eine geneigte Aufspannung sein. 1.27 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 33 Kontur beschreiben. Diese Art der Interpolation führt zu einer höheren Bahn ge schwin - dig keit und verbesserten Ober ß ä chen gü te. Übersicht der Orientierungsinterpolationen, siehe Kapitel 3.7. 1.28 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 34: Maschinenbediener - An Der Maschine

    Maschinenbediener – an der Maschine Inhalt Seite 2.1 Werkstück – Nullpunkt ermitteln 2.2 Werkzeuge vermessen 2.13 2.3 Programmdatenübergabe 2.16 2.4 Programm testen 2.17 Programm aufrufen und abarbeiten 2.18 Programm unterbrechen 2.20 2.7 High-Speed-Settings – CYCLE832 2.25 2.8 ShopMill 2.28...

  • Seite 35: Werkstück - Nullpunkt Ermitteln

    Nach dem Aufspannen liegt das Werkstück verdreht zum Maschinenkoordinatensystem im Ar beits - raum. Sie müssen die Nullpunktverschiebung und die Lage des Koordinatensystems, also die Grund- drehung ermitteln. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 36: Voraussetzungen

    Datenübernahme wählen, z. B. G54, G55, G56 oder G57 wählen. Im Beispiel wurde G54 verwendet. Eine Ecke als Bezugspunkt wählen über „Select“ durch Toggeln #. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 37 Berücksichtigung der Basis – Nullpunkt – Verschiebung über- nom men. Als Ergebnis wurde eine Verschiebung in der XY-Ebene und eine Grund- dre hung um „Z“ ermittelt. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 38: Ermittlung Des Z-Wertes Für Die Nullpunktverschiebung

    Maschinen mit Ro ta ti ons ach se im Tisch Achsparallel bearbeitet werden soll, muss die Grunddrehung des Werkstücks über die C-Achse • Auswirkung der Nullpunktverschiebung bei kom pen siert werden. Maschinen ohne drehbaren Tisch © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 39 „NC-Start“ drücken. Der Drehtisch dreht um C = 24,894° und richtet das Werk stück achsparallel zum Ma schi nen ko or di na ten sys tem aus. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 40 Bei Maschinen ohne drehbaren Tisch setzt die Maschine parallel zu den Werkstückkanten verlaufende Fräsbahnen durch Fahrbewegungen zusammen. Bei Programmierung der X-Achse fahren durch die Drehung um Z die Maschinenachsen X und Y. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 41: Ausblick Auf Erweiterte Messfunktionen

    Funktion verwendet man, wenn ein An tas ten an den Werk stück kan ten nicht möglich ist. Ausblick – Messfunktion für den Werkzeug- und Formenbau am Beispiel „ Zapfen“ Beispiel © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 42: Nullpunktverschiebung Mit Schwenken Der Arbeitsebene

    Winkel und schwenkt die Ar beits ebe ne senk recht zum Werkzeug. Maschinenkinematik mit zwei Rundachsen im Tisch: Der Tisch schwenkt um A- und C-Achse. Die Arbeitsebene wird zum Werkzeug ausgerichtet. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 43 Kante messen: Mit dem CYCLE978 die senkrecht zum Messtaster stehende Ar beits ebe ne in Z-Richtung antasten. Hinweis: Dieser Vorgang ist völlig unabhängig von der Maschinenkinematik. 2.10 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 44 ;Mit Softkey „Fräsen“, „>>“, „Schwenkzyklus“ den Zyklus aufrufen. Keine Einträge in der nachfolgenden Maske vornehmen. N04 CYCLE800 ;Mit Softkey „ok“ den Zyklus in das Programm übernehmen. 2.11 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 45 Cursor und drücken den Softkey „Rück ü ber set zen“. Die Pa ra me ter werden in die Maske für den Zyklus rück über tra gen, die Maske wird geöff- net und Sie können die Änderungen vornehmen. 2.12 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 46: Werkzeuge Vermessen

    Bahn- und Längenkorrekturen aus. Ke gel stumpf - Ke gel stumpf - Kegeliger frä ser frä ser m. Gesenkfräser Typ 155 Eckenverrund. Typ 157 Typ 156 2.13 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 47: Bedienung - Werkzeugkorrekturdaten Manuell Eingeben

    Komfortabler geht es mit einem Werkzeugmesstaster in Betriebsart JOG oder AUTOMATIK und dem Werkzeugmesszyklus CYCLE971. In einem Arbeitsgang können die Messdaten „L“ oder „R“ ermittelt und automatisch in den Werk zeug korrekturspeicher übernommen werden. 2.14 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 48 Kor rek tur da ten für das aktive Werkzeug bereits eingetragen. Und auch in der Bedienart „Maschine“ stellt Sinumerik 840 D Messfunktionen zur Verfügung. 2.15 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 49: Programmdatenübergabe

    Netzwerkadministrator der Pfad zu den gramm da ten suk zes si ve an den NCK CNC-Spei- aus ge la ger ten Programmdaten defi nert. cher über ge ben werden. 2.16 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 50: Programm Testen

    B. über- schrie ben werden. Mit Softkey „ok“ schließt man den Editor und drückt erneut „NC-Start“. Der Pro gramm test läuft weiter bis zum Programmende. 2.17 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 51: Programm Aufrufen Und Abarbeiten

    Ge o me t rie da ten des Werk- stücks enthalten. Die Aufteilung in die Un ter pro gram me wird durch den Werk zeug wech sel bestimmt. 2.18 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 52 Ein mit „NC-Stop“ unterbrochenes Tei le pro gramm kann mit „NC-Start“ fortgesetzt werden. Ein mit „Re- Hinweis set“ unterbrochenes Teileprogramm wird von Anfang an abgearbeitet, wenn „NC-Start“ gedrückt wird. 2.19 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 53: Programm Unterbrechen

    Werk zeug aus rich tung mit TOROT beziehen sich alle pro gram mier ten Ge o me t rie achs be we gun gen auf den dadurch erzeugten Frame. 2.20 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 54 Werkzeugrichtung zurückgezogen werden. Achtung: Für Rückzug in Betriebsart JOG muss die Maschine entsprechend konfi guriert sein (Z-Achse ist Geometrieachse). Vor dem nächsten Programmstart ist TOROT abzuwählen: TOROTOF 2.21 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 55: Beschleunigter Externer Satzsuchlauf Ohne Berechnung

    G1 X-1.453 Y0.678 F10000 G1 X-1.814 Y0.842 G1 X-1.879 Y0.684 Z-0.001 CAM_Schlicht.SPF Satz- Softkey „Satzsuchlauf“ drücken. suchlauf Softkey „Suchzeiger“ drücken. Suchzeiger Unterbr. Softkey „Unterbrechungsstelle“ drücken. stelle 2.22 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 56 0,02) möglich. Der CYCLE832 wird jetzt ab ge ar - bei tet, bevor das Haupt pro gramm ge star tet wird. Die Toleranz wird mit NC-Start wirksam. 2.23 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 57: Quick View

    Mit dem Cursor In der Grafi k einen Punkt markieren. Der zugehörige Satz wird in der Editorzeile angezeigt. Satz z. B. zum Ändern im Programm aufrufen. 2.24 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 58: High-Speed-Settings - Cycle832

    HSC-Be ar bei tung er for der lich sind. Diese gibt man in den Feldern für die Parameter an. Ent spre - " chend der Parameter-Wahl zeigt das Trend-Dreieck entweder in Rich tung „Ge schwin dig keit“ oder in Richtung „Genauigkeit“. 2.25 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 59: Maschinenbediener

    Toleranzen Vorsteuerung ! FFWON-SOFT -> Mit Vorsteuerung, mit Ruckbegrenzung ! FFWOF-SOFT -> Ohne Vorsteuerung, mit Ruckbegrenzung ! FFWOF-BRISK -> Ohne Vorsteuerung, ohne Ruckbegren- zung 2.26 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 60: Programmierung

    Enspricht der Auswahl der Eingabemaske „Bearbeitung“, „Abwahl“ CYCLE832(0.01) Eingabe des Toleranzwertes. Die aktiven G-Befehle werden im Zyklus nicht verändert. Eine ausführliche Erklärung der Parameter hierzu im Kapitel 3. 2.27 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 61: Shopmill

    Umschalten per Funktion des Ma schi - nen hers tel lers Standard DIN/ISO: Multifunktionale Bedienoberfl äche für Pro duk ti ons m- a schi nen 2.28 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 62 „High-Speed-Setting“ Zyklus Auch der „High-Speed-Setting“ Zyklus ist jetzt integraler Bestandteil der ShopMill Be di en ober f- lä chen. " Programmeditor CYCLE832, High-Speed-Settings 2.29 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 63 Zugriff auf externe Laufwerke mittels Ethernet „High-Speed-Connection“. Umfangreiche Formenbauprogramme können auf der HMI-Harddisc (PCU 50 ) oder auf der Flash-Card (PCU 20) hinterlegt werden. " Funktion für den Netzzugriff 2.30 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 64: Informationen Für Den Programmierer

    Informationen für den Programmierer Inhalt Seite 3.1 Einleitung 3.2 Kinematikunabhängige CNC-Programme 3.3 3.3 Fünf-Achs-Transformation – TRAORI 3.4 Werkzeugorientierung – A3= B3= C3=, ... 3.6 3.5 High-Speed-Settings – CYCLE832 3.6 VorschubproÞ l – FNORM, FLIN, ... 3.18 3.7 Orientierungsinterpolation – ORI... 3.19 3-8 Werkzeugkorrekturen –...

  • Seite 65: Einleitung

    CAD Software CAM Software PP Software CAD Software (Create Design) (NC Programming) (NC Programming) (Machining) Geometry Tool Path NC Program Workpiece APT-Source © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 66: Kinematikunabhängige Cnc-Programme

    Es empÞ ehlt sich, bei wirksamen TRAORI Schwenkbewegungen im konturnahen Bereich zu starten, damit die projektierten Ar beits raum - gren zen nicht erreicht werden. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 67: Werkzeugvermessung

    Zyklus zusammengefasst. Überschleifen Geschwindigkeitsvorsteuerung + Ruckbegrenzung 4. VorschubproÞ l Das VorschubproÞ l ist nicht Bestandteil von VorschubproÞ l CYCLE832 und muss expliziet programmiert werden. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 68: Fünf-Achs-Transformation - Traori

    Position der Werkzeugspitze un ver än dert bleibt. ohne 5-Achs-Transformation " mit 5-Achs-Transformation Hinweis: TRAORI kann projektierungsabhängig die Nullpunktverschiebung zurücksetzen. Schwankende Orientierungsänderungen sollten entlang der Werkzeugbahen vermieden werden. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 69: Werkzeug Orientierung - A3= B3= C3

    Ebene. TILT Seitwärtswinkel für die Programmierung der Werkzeugorien- tierung. Der Winkel TILT beschreibt die Drehung des Lead- winkels um den Flächennormalenvektor (siehe GraÞ k S. 3.8). © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 70 Werte Einß uss auf den Ori- entierungsvektor. Beispiel ORIRPY.MPF mit B2 = +45° um mit ge dreh te N020 TRAORI Y-Achse N030 G60 F10000 X0 Y0 Z0 gedreht N050 C2=0 B2=0 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 71 N130 CUT3DF N110 ORIC N120 ANFANG: ROT X=R20 N130 G0 X=260 Y0 A3=1 B3=0 C3=0 N140 G1 Z0 LEAD=5 TILT=10 G41 N150 X240.000 Y0.000 A5=1 B5=0.000 C5=0.000 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 72: High-Speed-Settings - Cycle832

    FFWOF SOFT (default) FFWON SOFT FFWOF BRISK __________________________________________________ COMPOF COMPCAD (default) COMPCURV B-Spline __________________________________________________ reserviert reserviert Einstellung kann vom Maschinenhersteller geändert werden. Reihenfolge der Parameter (CYLE832(_TOL,76543210) © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 73 Op ti mie rung der Steuerung bzw. der Be ar bei - tungs ach sen durch den Maschinenhersteller voraus. Die Anwendung der hier aufgeführten Funktionen setzen eine ordnungsgemäße Optimierung der CNC/Maschine durch den Maschinenhersteller voraus. 3.10 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 74: High-Speed-Setting Zyklus In Der Anwendung

    ;2 = G642, 0 = FFWOF SOFT, ;1 = COMPCAD EXTCALL „CAM_Form_Schlicht“ ;Aufruf Unterprogramm „Schlichten“ *Beachten: Dezimalstelle 1 ist ohne Funktion. (0.2,110003) Dezimalstelle 0 Dezimalstelle 1 3.11 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 75 Parametrierung der Synchronachsen folgt der Bogenlänge bei den Bahnachsen. D. h. für die Bewegung einer Orientierungs- achse A gilt: A= f(s) wobei s die Bogenlänge für die Bahn- bewegung bezeichnet. 3.12 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 76 ;G1 vor Endpunkt und Vorschub! N100 X16.87 Y-4.698 A3=0.1736482 B3=-0.84950947 C3=0.49817663 N110 X16.865 Y-4.72 A3=0.1736482 B3=-0.84950664 C3=0.49818147 N120 X16.91 Y-4.799 A3=0.17364925 B3=-0.84774706 C3=0.5011695 N1037 COMPOF ;Kompressor aus 3.13 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 77 GeschwindigkeitsproÞ l. Die Art, wie diese Ge- schwindigkeitsführung berechnet wird, ist über die Funk ti o nen G64 usw. einstellbar. 3.14 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 78 For men bau an wen dun gen G642. G643 fügt krümmungsstetige Übergangs-Polyno- me ein. Es bildet keine Zwischensätze, sondern verschleift die Ecken satzintern. 3.15 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 79 Erreichen der Vor schub - ge schwin dig keit. BRISK ermöglicht zeit op - ti ma les Arbeiten, allerdings mit Sprüngen im Beschleunigungsverlauf. 3.16 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 80 Schlepp feh ler erreicht. Verwendung bei älteren Toleranz gung Teileprogrammen/Maschinen. FFWON BRISK FFWOF SOFT nicht sinnvoll sanfte Schleppfehler/ Beschleuni- FFWOF BRISK Toleranz gung Verwendung beim Schruppen und bei maximal geforderter Geschwindigkeit. 3.17 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 81: Vorschubproþ L - Fnorm, Flin

    Hierdurch lassen sich – abhängig von hierdurch Fer ti gung gleich mä ßi ger Werk stück o- der Krümmung des zu bearbeitenden Werk- ber ß ä chen. 3.18 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 82: Orientierungsinterpolation - Ori

    Interpolation auf einer Kegelmantelß äche im Uhrzeigersinn. ORICONCCW Interpolation auf einer Kegelmantelß äche gegen den Uhrzeigersinn. Zusätzlich erforderlich in beiden Fällen: A3=… B3=… C3=... oder XH=…, YH=…, ZH=… Endorientierung 3.19 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 83: Die Wichtigsten Orientierungsinterpolationen

    Start- zur Endorientierung. Die wichtigsten Orientierungsinterpolationen Funktionen zur Orientierungsinterpolation sind in Kapitel 1.10 be schrie ben. Linearinterpolatrion ORIAXES " Großkreisinterpolation ORIVECT Kegelmantelinterpolation ORICONCW & Kurveninterpolation ORICURVE 3.20 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 84: Werkzeugkorrekturen - Cut3Dfs

    3D-Umfangfräsen mit Begrenzungsß äche (Kombiniertes Umfangs-/Stirnfräsen) CUT3DCC CNC–Programm bezieht sich auf die Kontur an der Bearbeitungsß äche. ______________________________________________________________________________ CUT3DCCD Das CNC–Programm bezieht sich auf die Werkzeugmittelpunktsbahn. 3.21 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 85: Programmierung An Der Maschine

    Bohrzyklus :Ab jetzt kann man programmieren, als hätten man es mit ;einer 2 ½D-Situation zu tun. Alles Weitere erledigt die 840D ;für Sie. N200 ;Programmende 3.22 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 86: Beispiel Zur Orientierungsinterpolation

    G0 X0 Y-40 Z-39 ;Anfahrweg " N200 G1 G41 X0 Y-50 Z-40 A3=0 B3= - 10 C3=40 ;Während des Heranfahrens an die Kontur, ändert sich die Orientierung 3.23 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 87 Hierbei sind die Radien anzupassen. Die Eintauchtiefe berechnet sich im vorliegenden Bei spiel mit Hilfe des Satzes des Pythagoras: ISD: + 10 = 41, 231 3.24 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 88: Beispiel - Biegevorrichtung Für Rohre

    3.10 Informationen für den Programmierer Beispiel – Biegevorrichtung für Rohre 3.10 Beispiel – Biegevorrichtung für Rohre BIEGERADIUS.SPF FUEHRUNGSNUT.SPF BOHRUNGEN.SPF 3.25 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 89 Programm ohne Haupt- und Unterprogrammtechnik generiert. Hinweis: Die hier dargestellten Programme sind nicht vollständig. Es geht ausschließlich darum, die Struktur der Programme aus technologischer Sicht zu erläutern. 3.26 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 90 TRANS X45 Y-69.529 Z109.393 ; FramedeÞ nition, translatorischer Anteil ; Von der Werk stück un ter sei te in das Zentrum der ; oberen Bohrung 3.27 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 91 ;Translation (TRANS) und Rotation (ROT) aus, vgl. ;CNC-Satz N240 N320 A3=0 B3 =0 C3=1 ;Werkzeug parallel zur Z-Achse im G54-Koordinaten- ;system N330 TRAFOOF ;Transformation aus ______________________________________________________________________________ 3.28 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 92 ;könnte das CAM-System hier auch den nur satz- ;weise wirksamen Befehl SUPA ausgeben: ;SUPA Z999 D0 ;Durch D0 wird die vorhandene Werkzeugkorrektur ;N220 T3 D3 aufgehoben. N350 ;Programmende 3.29 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 93 Po si ti o nen au ßer halb des Werk- stücks. Von dort aus fährt das Werkzeug senkrecht nach unten zur Startposition (. Maschinenbediener: 3.30 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 94 N282090 X21.40867 Y-113.56239 Z61.3852 _____________________________________________________________________________ N..;Endposition N282100 G0 Z175 ;Fahren nach oben zur Abfahrposition/Sicherheits- ;ebene & oberhalb des Werkstücks N282110 M17 ;Programmende, Rücksprung zum Hauptprogramm 3.31 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 95 Da beide Bohrungen auf der X-Achse des aktuellen Werkzeugkoordinatensystems liegen, können die Bohr loch po si ti o nen einfach kor ri giert oder der Bohrzyklus nachträglich mo di Þ ziert werden. 3.32 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 96 ;Verfahren zum zweiten Loch 50 mm über dem ;Werkstück und Bohren bei X26 N6 MCALL ;Abwahl des modal wirksamen Zyklus CYCLE801 N7 M17 ;Programmende, Rücksprung zum Hauptpro- ;gramm 3.33 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 97 &, diese liegt außerhalb der offenen Seite der Nut, außerhalb des Werkstücks. Von der Start po si ti on fährt der Fräser zunächst nach unten. Es wird fünfmal in Z-Rich tung zugestellt. 3.34 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 98 ;Programmende, Rücksprung zum Hauptprogramm Hinweis: Die hier dargestellten Programme sind nicht vollständig. Es geht ausschließlich darum, die Struktur der Programme aus technologischer Sicht zu erläutern. 3.35 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 99: Beispiel - Motorradscheinwerfer

    3.11 Informationen für den CAM-Programmierer Beispiel – Motorradscheinwerfer 3.11 Beispiel – Motorradscheinwerfer a, c i, j e, f, h 3.36 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 100 Auf den nachfolgenden Seiten sind nur einige der Unterprogramme dargestellt, da sich die Struktur der Unterprogramme ähnelt. Hinweis: Die hier dargestellten Programme sind nicht vollständig. Es geht ausschließlich darum, die Struktur der Programme aus technologischer Sicht zu erläutern. 3.37 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 101 ;Alternativ könnte das CAM-System hier auch den ;nur satzweise wirksamen Befehl SUPA ausgeben: ;SUPA Z999 D0 ;Durch D0 wird die vorhandene Werkzeugkorrektur ;N220 T3 D3 aufgehoben. N350 ;Programmende 3.38 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 102 N90 G1 ... ;Flächenbearbeitung ;Flächenbearbeitung N332070 G1 ... ;Flächenbearbeitung N332080 G0 Z115 ;Im Eilgang Rückzugsbewegung auf Si cher heits- ;ebene = Z115 " N332090 M17 ;Programmende 3.39 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 103 N90 G1 ... ;Flächenbearbeitung ;Flächenbearbeitung N1388690 G1 ... ;Flächenbearbeitung N1388700 G0 Z115 ;Im Eilgang Rückzugsbewegung auf Si cher heits- ;ebene = Z115 " N1388720 M17 ;Programmende 3.40 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 104 N162980 A3=0 B3=0 C3=1 ;Werkzeug steht parallel zur Z-Achse und ist damit ;bereit für den nächs ten Werkzeugwechsel. Satz ;müsste sonst im Hauptprogramm programmiert werden. N162990 M17 ;Programmende 3.41 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 105 ;ebene = Y30 " N687640 A3=0 B3=0 C3=1 ;Werkzeug steht parallel zur Z-Achse und ist ;damit bereit für den nächs ten Werkzeugwechsel. N687650 M17 ;Programmende 3.42 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 106 ;Rückzugsbewegung im Eilgang auf Sicherheits- ;ebene = Y30 N177700 A3=0 B3=0 C3=1 ;Werkzeug steht parallel zur Z-Achse und ist ;damit bereit für den nächs ten Programmstart. N177710 M17 ;Programmende 3.43 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 107 3.11 Informationen für den CAM-Programmierer Beispiel – Motorradscheinwerfer 3.44 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 108: Nachschlagen

    Nachschlagen Inhalt Seite 4.1 Höherwertige Funktionen im Überblick 4.2 Stichwortverzeichnis 4.10...

  • Seite 109: Höherwertige Funktionen Im Überblick

    INVCCW I... J... K... CR=...AR=... IJ K Mittelpunkt des Grundkreises in kartesischen Koordinaten Radius des Grundkreises Öffnungswinkel (Drehwinkel) 840D Splinevarianten CSPLINE Aktivierung Kubisch interpolierender Spline ASPLINE Aktivierung Akima-Spline © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 110 0: axiale Toleranzen mit $MA_COMPRESS_POS_TOL für alle Achsen (Geo-Achsen und Orientierungsachsen). 1: Vorgabe der Konturtoleranz mit $SC_COMPRESS_CONTOUR_TOL, Toleranz für die Orientierung über axiale Toleranzen mit $MA_COM- PRESS_POS_TOL. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 111: Dynamisches Verhalten

    ($MA_LOOKAH_FREQUENCY), beschleunigungsstetig G60, G64, G641, G-Codegruppe 10 G642, G643, G644 G601 – G603 Eigene G-Codegruppe (Gruppe 12), d.h., G64n ersetzen G64, G60n, ersetzen G60 nicht © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 112: Achs-Funktionalität

    Einschalten Transformation 1, generische Transformation, zusätzliche 3 Parameter für Vektor der Grundorientierung TRAORI(2, …, …, …) Einschalten Transformation 2, generische Transformation, zusätzliche 3 Parameter für Vektor der Grundorientierung TRAFOOF Abschalten Transformation © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 113 Theta und Phi in einem Ku gel ko or di na ten sys tem mit dem Nor ma len - vek tor als Z-Achse und der Tan gen te als X-Achse. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 114 Ori en tie rungs be we gung wird in den Linearsätzen durchgeführt. ORIC Verfahrstrecke wird durch Kreise verlängert. Die Orientierungsänderung wird anteilig auch im Kreis ausgeführt. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 115 CROTS (X… Y… Z…) Absolute Drehung CMIRROR (X… Y… Z…) Absolutes Spiegeln CSCALE (X… Y… Z…) Absolutes Skalieren FRAME = CTRANS(…) : CROT (X… Y… Z…) : CMIRROR (X… Y… Z…) © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 116 Dreh an teil von TOFRAME. Der Nullpunkt bleibt un ver än dert. TOROTZ Toolframe, Koordinatensystem mit Z-Achse in Werkzeugrichtung, enthält nur den Dreh an teil von TOFRAME. Der Nullpunkt bleibt unverändert. Iden- tisch mit TOROT. © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...

  • Seite 117: Stichwortverzeichnis

    Satzsuchlauf 2.22 1.10 Schwenkzyklus Kompressor 1.20, 3.12 CYCLE800 2.9 Koordinatensysteme 1.17 serielle Schnittstelle 2.16 Kurveninterpolation ShopMill 2.28 ORICURVE 1.28 SOFT 3.17 Spline-Orientation 1.28 4.10 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 118 Unterbrechung 2.20 Unterprogramm 1.22 VorschubproÞ l 3.18 Vorsteuerung 3.16 Werkzeuge vermessen 2.13 Werkzeugkorrektur 3.21 Werkzeugkorrekturdaten 2.14 Werkzeugkorrekturen 1.16 Werkzeugradiuskorrektur 1.14 Werkzeugtyp Fräserarten 2.13 Zapfen 2.8 4.11 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 119 Nachschlagen Stichwortverzeichnis 4.12 © Siemens AG 0000-2004 All rights reserved. SINUMERIK 840D Broschüre, Werkzeug- und Formenbau 04.2004...
  • Seite 120 Siemens AG Automatisierungs- und Antriebstechnik Motion Control Systems © Siemens AG 2004 Postfach 3180, D – 91050 Erlangen Änderungen vorbehalten Bundesrepublik Deutschland Bestell-Nr.: 6FC5095-0AB10-0AP0 A5E00328612 Gedruckt in der Bundesrepublik Deutsch land www.siemens.com/automation/mc...
