3.3 Hubantriebe (Linearantriebe)
Halterungsmontiert
Fisher 667 und 657
1. Das Regelventil vom Druck in der Prozessleitung trennen und den Druck auf beiden
Seiten des Ventilgehäuses entlasten. Alle Druckleitungen zum Antrieb absperren und den
Druck am Antrieb vollständig entlasten. Mit Hilfe geeigneter Verriegelungen und Sperren
sicherstellen, dass die oben getroffenen Maßnahmen während der Arbeit am Gerät
wirksam bleiben.

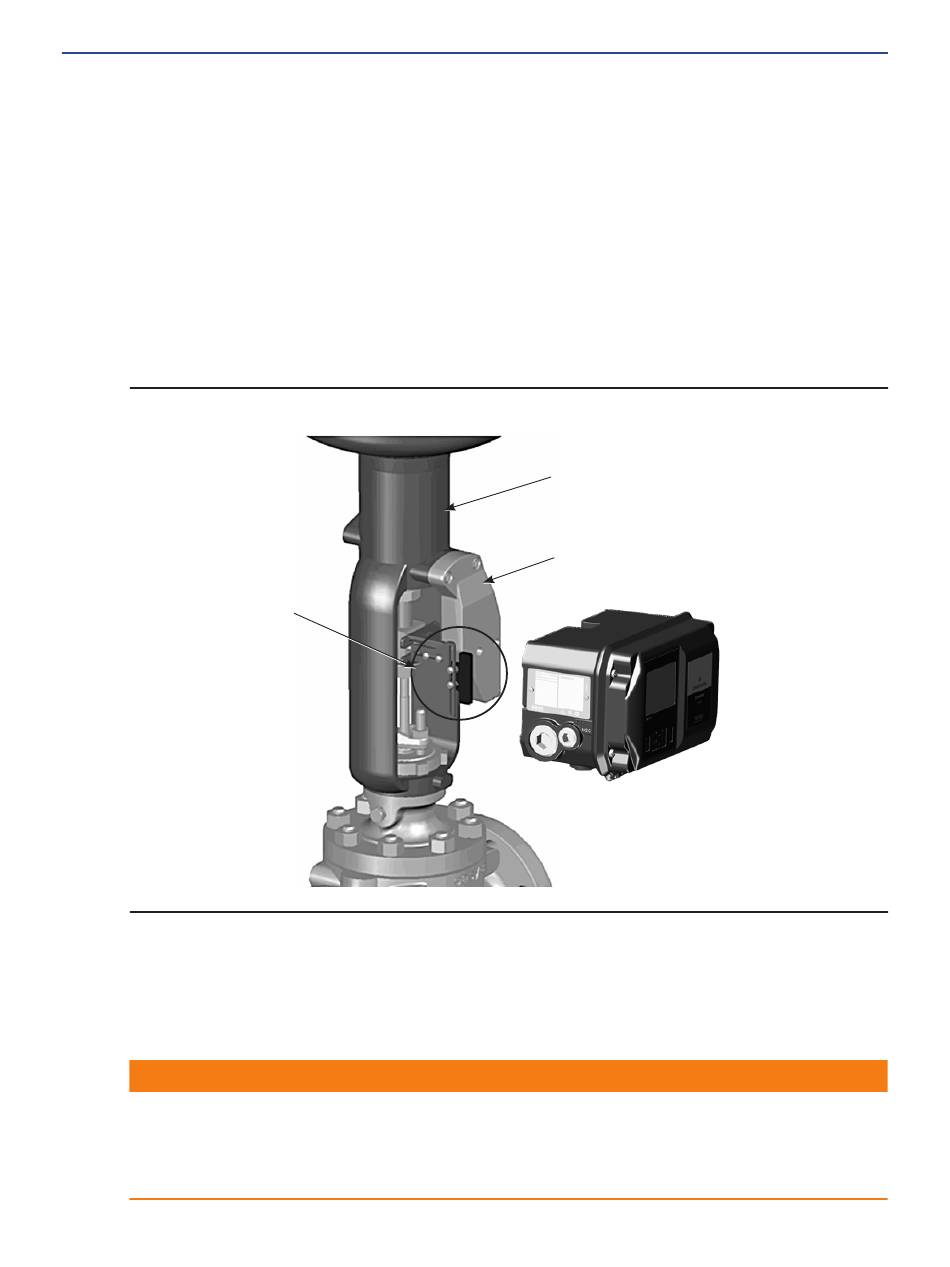

Abbildung 3. Montageteile für lineare Hubantriebe mit bis zu 210 mm / 8,25 Zoll Hub
RÜCKFÜHRHALTERUNG
UND MAGNETEINHEIT
2. Die Montagehalterung am Antrieb befestigen.
3. Die Teile des Rückführsystems und die Magneteinheit lose am Spindelschloss des Ventils
anbringen. Die Befestigungselemente erst anziehen, wenn die Magneteinheit in den
Schritten 4 und 5 positioniert und ausgerichtet wurde.
WARNHINWEIS
!
Keine Magneteinheit installieren, die kürzer ist als der tatsächliche Hub des Antriebs.
Wenn sich die Magneteinheit außerhalb des Bereichs der Indexmarke im Rückführschlitz
des DVC7K-Gehäuses bewegt, kommt es zu einem Kontrollverlust, der zu Personen- oder
Sachschäden führen kann.
6
ANTRIEB
MONTAGEHALTERUNG
DIGITALER
STELLUNGSREGLER
Kurzanleitung
D104766X0DE
