Kurzanleitung
D104766X0DE
WARNHINWEIS
!
Keine Magneteinheit installieren, die kürzer ist als der tatsächliche Hub des
Antriebs. Wenn sich die Magneteinheit außerhalb des Bereichs der Indexmarke im
Rückführschlitz des DVC7K-Gehäuses bewegt, kommt es zu einem Kontrollverlust, der
zu Personen- oder Sachschäden führen kann.
5. Die Rückführeinheit mithilfe der Ausrichtungsschablone (im Montagesatz enthalten) im
Aufnahmespalt positionieren.
6. Mit dem entsprechenden nachfolgenden Verfahren fortfahren, um die Magneteinheit
auszurichten.
Mit Luft öffnende Antriebe (667 Größe 30i bis 76i und GX)
Die Magneteinheit vertikal so ausrichten, dass die Mittellinie der Ausrichtungsschablone
so nahe wie möglich am oberen Ende des gültigen Stellwegs der Magneteinheit liegt. Die
Magneteinheit ist so zu positionieren, dass die Indexmarke im Rückführschlitz des DVC7K-
Gehäuses über den gesamten Stellweg innerhalb des gültigen Bereichs der Magneteinheit
liegt. Siehe Abbildung 8.

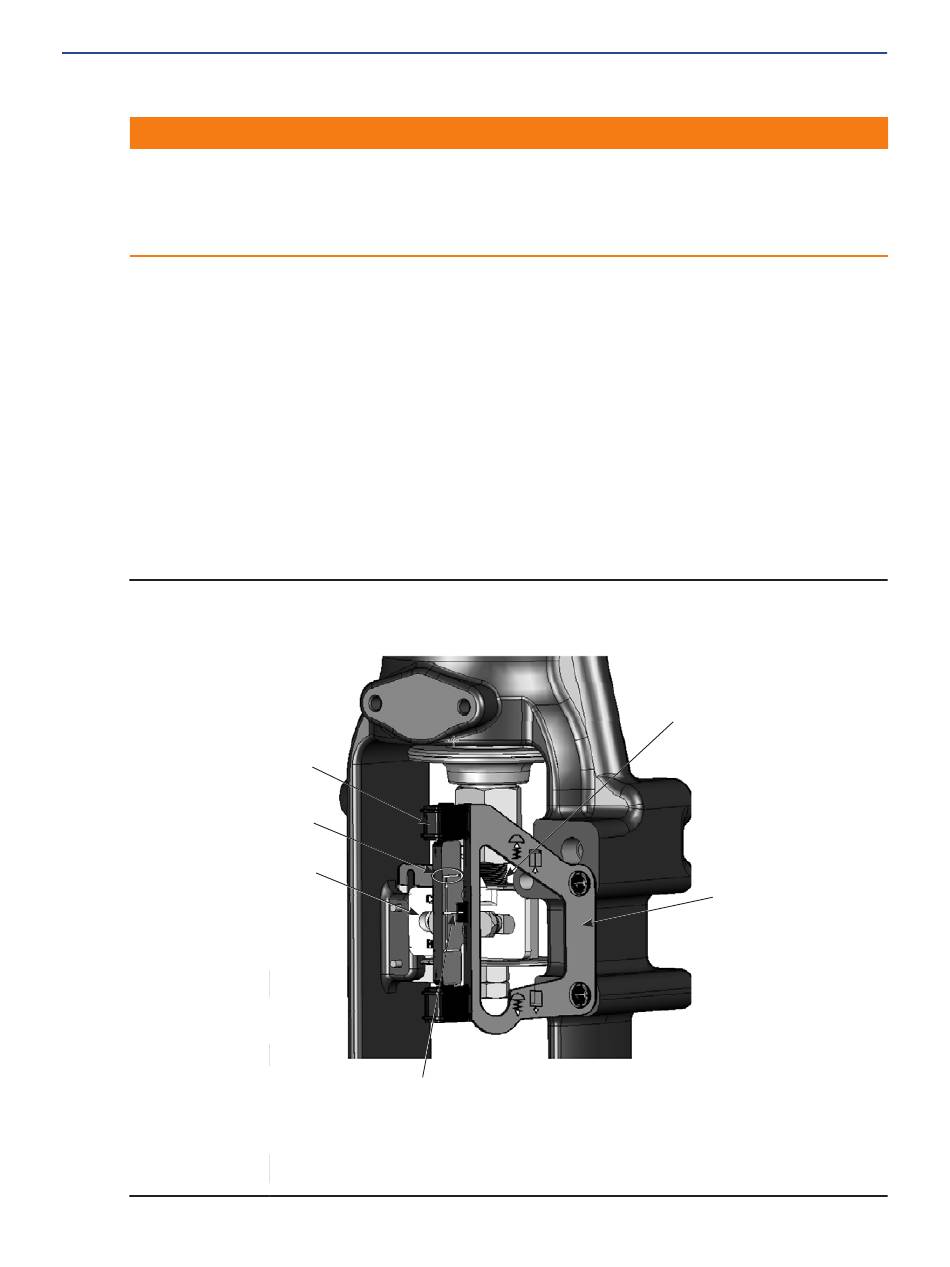

Abbildung 8. Ausrichtung der Magneteinheit bei mit Luft öffnenden Antrieben
AUFNAHMESPALT
RÜCKFÜHRSYSTEMS
HINWEIS:
1. DAS BILD ZEIGT DEN ANTRIEB BEI HALBEM HUB. DAS OBERE ENDE DER MAGNETEINHEIT MIT DER INDEXMARKE
DER AUSRICHTUNGSSCHABLONE AUSRICHTEN.
(1)
TEILE DES
INDEXMARKE
DVC7K-H Digitaler Stellungsregler
(1)
Mai 2024
VENTIL-
SPINDELSCHLOSS
AUSRICHTUNGS-
SCHABLONE
11
