DVC7K-H Digitaler Stellungsregler
Mai 2024

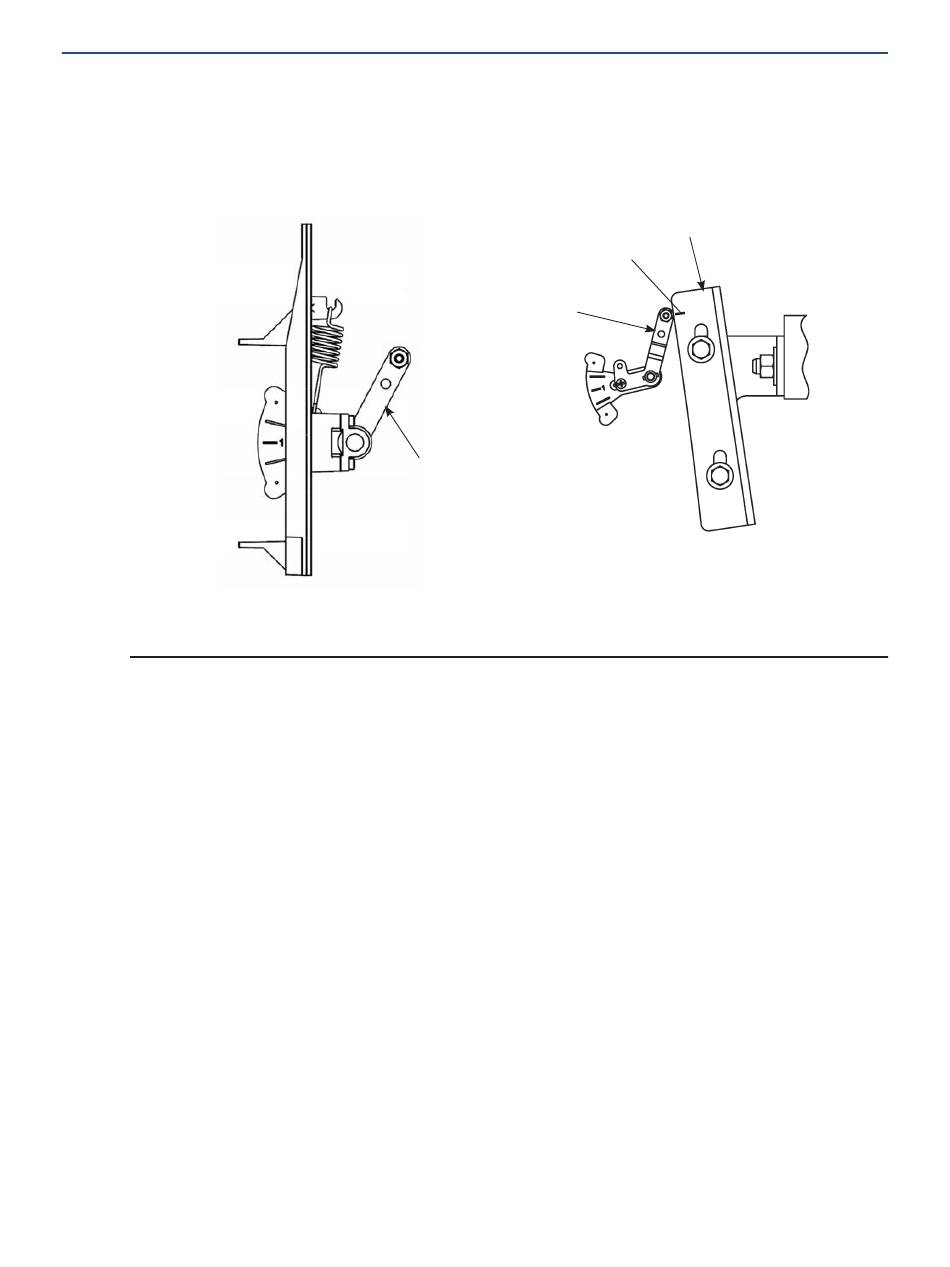

Abbildung 7. Rollenarm-Variante für Linearantriebe über 210 mm / 8,25 Zoll Hub
E1229
Integriert montierte Fisher-Antriebe
1. Das Regelventil vom Druck in der Prozessleitung trennen und den Druck auf beiden
Seiten des Ventilgehäuses entlasten. Alle Druckleitungen zum Antrieb absperren und den
Druck am Antrieb vollständig entlasten. Mit Hilfe geeigneter Verriegelungen und Sperren
sicherstellen, dass die oben getroffenen Maßnahmen während der Arbeit am Gerät
wirksam bleiben.
2. Der digitale Stellungsregler DVC7K lässt sich direkt an einen integrierten Fisher-Antrieb
montieren, ohne dass eine Montagehalterung erforderlich ist. Stellen Sie sicher, dass Sie
das richtige DVC7K-Gehäuse für Ihren Antrieb haben, wie in Abbildung 2 gezeigt.
3. Bei GX-Antrieben ist die Jochseite für die Montage des digitalen Stellungsreglers DVC7K
entsprechend dem Ausfallmodus des Antriebs zu bestimmen. Weitere Informationen
finden Sie in der Betriebsanleitung des GX-Regelventils und Antriebssystems
(D103175X012).
4. Die Teile des Rückführsystems und die Magneteinheit lose am Spindelschloss des Ventils
anbringen. Die Befestigungselemente erst anziehen, wenn die Magneteinheit in den
Schritten 5 und 6 positioniert und ausgerichtet wurde.
10
POSITIONSMARKIERUNG FÜR
KURVENSCHEIBE/ROLLE
ROLLENARM
ROLLENARM
ANTRIEB IST VOLL AUSGEFAHREN
Kurzanleitung
D104766X0DE
KURVENSCHEIBE
E1543
