DVC7K-H Digitaler Stellungsregler
Mai 2024
5.2 Smart Wireless THUM Adapter
Weitere Informationen finden Sie in der Schnellinstallationsanleitung für den Smart Wireless
THUM Adapter (00825-0100-4075)
1. Den Stopfen des Anschlusskastens DVC7K aus der Leitungseinführung entfernen.
2. Den THUM Adapter in die Leitungseinführung einschrauben.
3. Schließen Sie die Drähte mithilfe des im Lieferumfang des THUM-Adapters enthaltenen
Drahtspleißes (oder eines anderen geeigneten Drahtspleißes) wie in Abbildung 27 unten
gezeigt an.

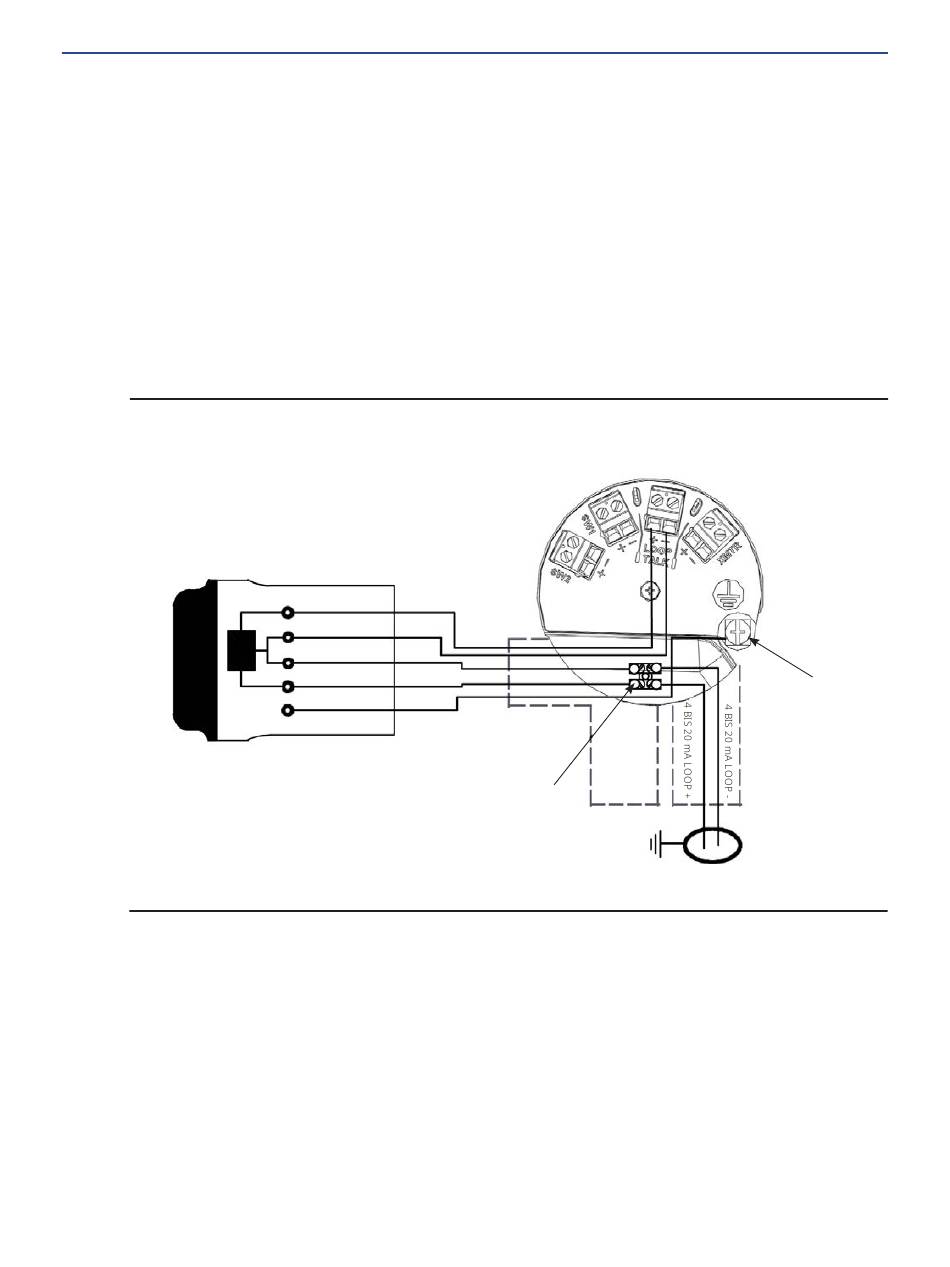

Abbildung 27. Verdrahtung des THUM-Adapters
THUM-ADAPTER
4. Die Adern im Anschlusskasten sorgfältig aufwickeln.
5. Den Deckel des Anschlusskastens wieder aufsetzen und von Hand festziehen (wenn es
sich um einen explosionsgeschützten digitalen Stellungsregler handelt).
6. Die vordere Abdeckung schließen und festschrauben.
7. Fahren Sie mit Kapitel 7, Konfigurieren des digitalen Stellungsreglers auf Seite 35 fort.
32
GELB
WEISS
SCHWARZ
ROT
GRÜN
VERBINDER
KABELGEBUNDENES GERÄT
SPLEISS-
Kurzanleitung
D104766X0DE
ERDE
