WARNHINWEIS
!
Feuer oder Explosionen infolge der Entladung statischer Elektrizität können zu
Personen- und Sachschäden führen. Ein 2,08 mm
dem digitalen Stellungsregler und Erde anschließen, wenn entflammbare oder
gefährliche Gase vorhanden sind. Hinsichtlich der Erdungsanforderungen die
nationalen und örtlichen Vorschriften und Normen beachten.
5. Wie in Abbildung 24 gezeigt, stehen zwei Erdungsklemmen für den Anschluss einer
Schutzerde, Erdung oder eines Erdungsdrahtes zur Verfügung. Die Schutzerde ist
elektrisch identisch mit dem Erdungsanschluss. Die Anschlüsse an diese Klemmen gemäß
den nationalen und örtlichen Vorschriften und Anlagenstandards vornehmen.

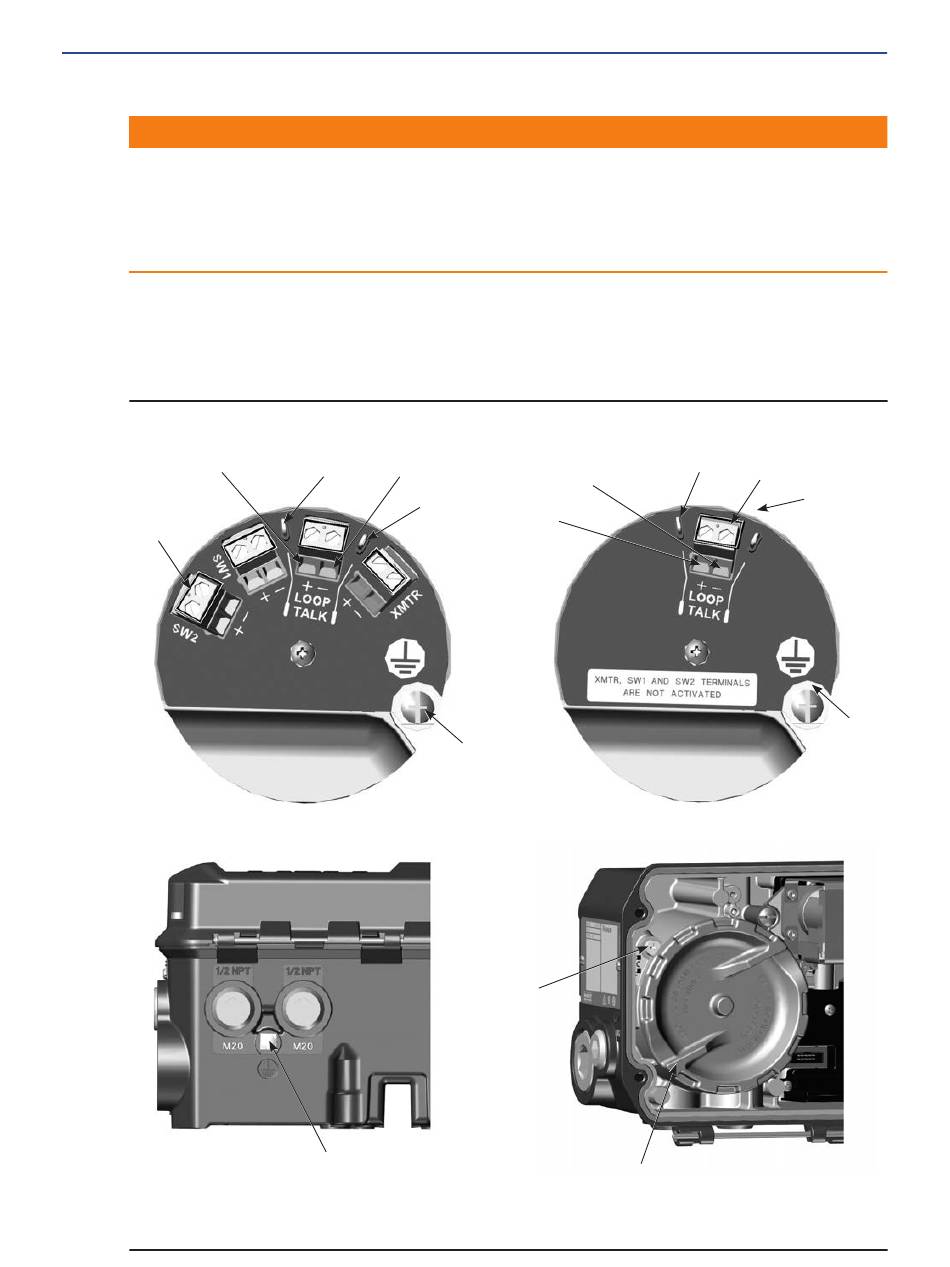

Abbildung 24. Anschlüsse und Erdungsanschlüsse
LOOP +
(1)
KLEMMEN-
BLOCK-
(1)
SCHRAUBEN
KLEMMENBLOCK MIT E/A-OPTIONEN
HINWEIS:
1. SCHRAUBEN DES KLEMMENBOCKS MIT EINEM MAXIMALEN DREHMOMENT VON 0,79 NM ANZIEHEN.
LOOP -
TALK +
(1)
TALK -
LOOP +
(1)
SCHUTZERDE
VERSCHLUSS-
SCHRAUBE
ERDE
DVC7K-H Digitaler Stellungsregler
/ 14 AWG-Erdungsband zwischen
2
TALK +
LOOP -
KLEMMENBLOCK OHNE E/A-OPTIONEN
DECKEL DES ANSCHLUSSKASTENS
FÜR DIE VERDRAHTUNG
Mai 2024
(1)
KLEMMENBLOCK-
SCHRAUBEN
TALK -
SCHUTZERDE
