Kurzanleitung
D104766X0DE
HINWEIS
Ein am Relais selbst angebrachtes Etikett gibt den Relaistyp an.
Relais B (für einfach wirkende umgekehrte Anwendungen) und Relais C (für einfach wirkende
direkte Anwendungen) sind werksseitig kalibriert und erfordern keine weitere Einstellung.
Drehen Sie die in Abbildung 29 dargestellte Einstellscheibe, bis der angezeigte Ausgangsdruck
zwischen 50 und 70% des Versorgungsdrucks liegt. Diese Einstellung ist äußerst empfindlich.
Sicherstellen, dass sich der Druckwert stabilisiert hat, bevor eine weitere Einstellung
vorgenommen wird. (Diese Stabilisierung kann bei großen Antrieben bis zu 30 Sekunden
dauern.) Wurde das Relais mit geringem Luftverbrauch bestellt, kann die Stabilisierung etwa
zwei Minuten länger dauern als beim Standardrelais.

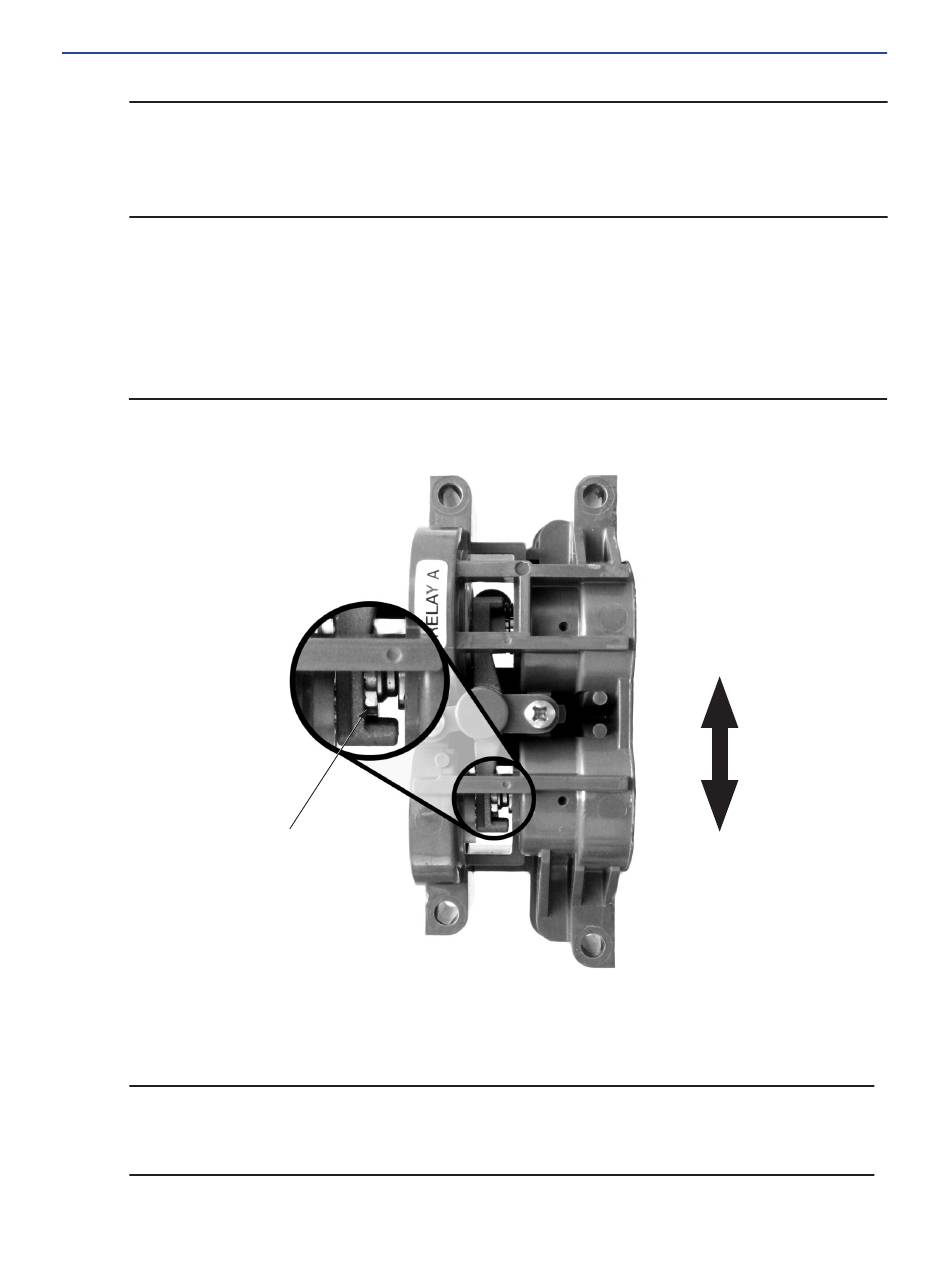

Abbildung 29. Einstellung von Relais A (Verkleidung zur besseren Darstellung
EINSTELLSCHEIBE
W9034
HINWEIS
Bei der Einstellung des Relais ist Vorsicht geboten, da sich die Einstellscheibe lösen kann,
wenn sie zu weit nach rechts gedreht wird.
abgenommen)
DVC7K-H Digitaler Stellungsregler
BEI EINFACH UND DIREKT
WIRKENDEN RELAIS: DIE
EINSTELLSCHEIBE IN DIESE
RICHTUNG DREHEN, BIS SIE
DEN STEG BERÜHRT
BEI DOPPELT WIRKENDEN
RELAIS: DIE EINSTELLSCHEIBE
IN DIESE RICHTUNG DREHEN,
UM DEN AUSGANGSDRUCK
ZU VERRINGERN
BEI DOPPELT WIRKENDEN
RELAIS: DIE EINSTELLSCHEIBE
IN DIESE RICHTUNG DREHEN,
UM DEN AUSGANGSDRUCK
ZU ERHÖHEN
Mai 2024
39
