Kurzanleitung
D104766X0DE
Kapitel 4: Anschließen der

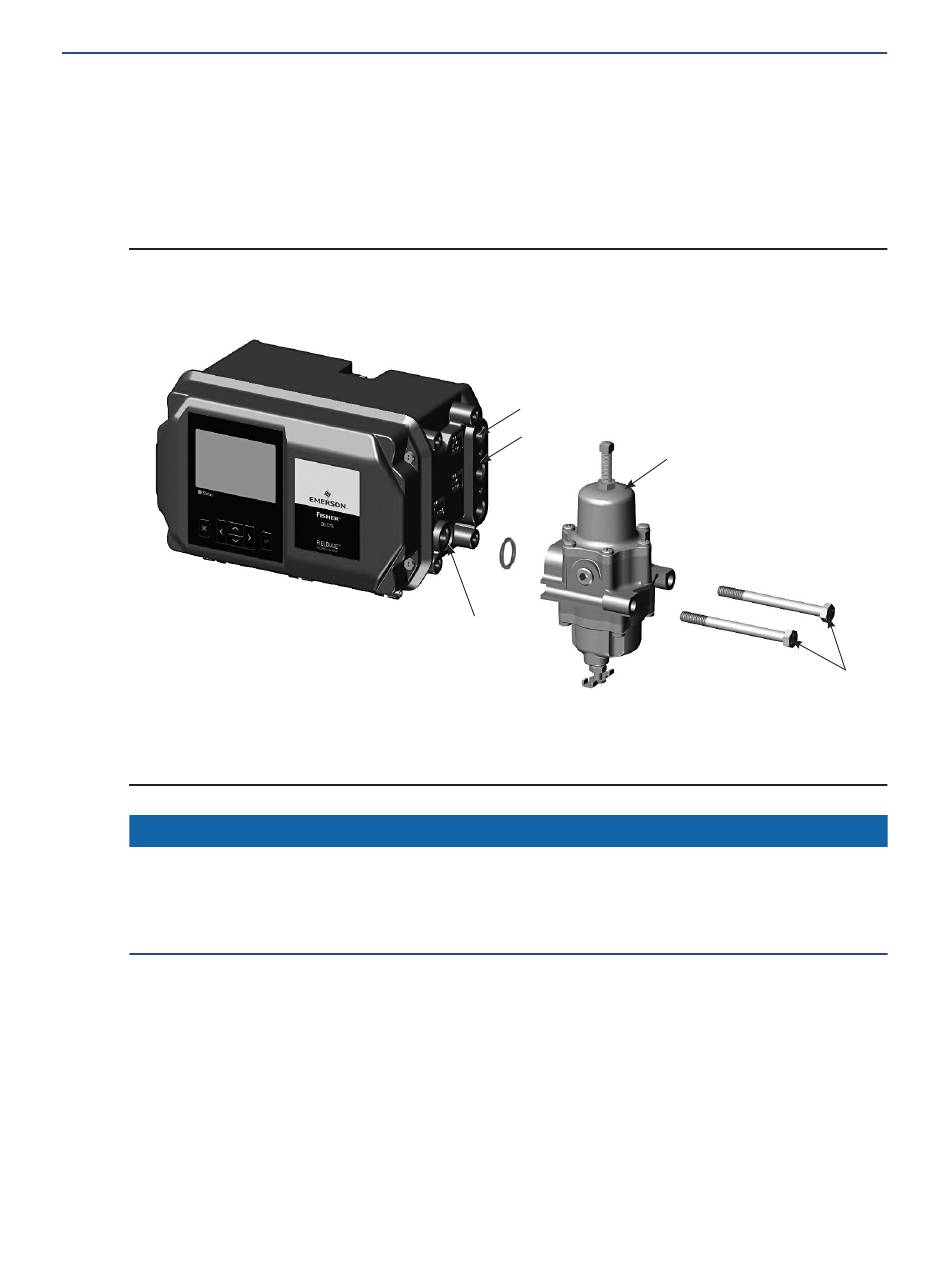

Abbildung 15. Integrierte Montage eines Fisher 67CFR-Reglers an einem digitalen
HINWEIS:
1. SCHMIERMITTEL AUFTRAGEN
HINWEIS
An den pneumatischen Anschlüssen kein Abdichtungsband verwenden. Das Gerät
enthält enge Kanäle, die durch sich ablösendes Dichtband verstopfen können.
Zum Abdichten und Schmieren der pneumatischen Gewindeanschlüsse ist
Gewindedichtpaste zu verwenden.
1. Bei der Installation des optionalen pneumatischen Messblocks sicherstellen, dass nur
der alternative Versorgungsanschluss am Instrument angeschlossen ist. Siehe Abbildung 16.
Zwei O-Ringe in den vertieften Bereich der Anschlüsse am Messblock einsetzen,
wie in Abbildung 17 gezeigt. Den dritten O-Ring in den vertieften Bereich am
Versorgungsanschluss des Instruments einsetzen und dann den pneumatischen
Messblock mit den O-Ringen und vier Innensechskantschrauben befestigen
(siehe Abbildung 17).
Abschließend die Messgeräte festschrauben.
Wenn direkt wirkend, muss der Anschluss von Ausgang B verstopft werden und wenn
umgekehrt wirkend der Anschluss von Ausgang A. Siehe Abbildung 18. Zusätzlich müssen
der alternative Ausgang A und die alternativen Anschlüsse für Ausgang B verstopft werden.
Siehe Abbildung 19, 20, und 21.
Pneumatikleitungen
Stellungsregler FIELDVUE DVC7K
VERSORGUNGSANSCHLUSS
DVC7K-H Digitaler Stellungsregler
AUSGANG A
AUSGANG B
O‐RING
(1)
Mai 2024
67CFR
KOPFSCHRAUBEN
19
