Kurzanleitung
D104766X0DE
5. Der Abstand zwischen der Magneteinheit und dem DVC7K-Rückführschlitz prüfen.
6. Sofern nicht bereits installiert, eine Entlüftung in den Anschluss am oberen
Membrangehäuse einbauen.
7. Fahren Sie mit Kapitel 4, Anschließen der Pneumatikleitungen auf Seite 19 fort.
HINWEIS
Informationen zum Produkt 667 finden Sie in der Betriebsanleitung für den Membranantrieb 667,
Größen 30/30i bis 76/76i und 87 (D100310X012).
Informationen zum GX-Produkt finden Sie in der GX-Betriebsanleitung (D103175X012).
Mit Luft schließende Antriebe (657 Größe 30i bis 70i und GX)
Die Magneteinheit vertikal so ausrichten, dass die Mittellinie der Ausrichtungsschablone
so nahe wie möglich am unteren Ende des gültigen Stellwegs der Magneteinheit liegt. Die
Magneteinheit ist so zu positionieren, dass die Indexmarke auf den Polstücken (Rückseite
des DVC7K-Gehäuses) über den gesamten Stellweg innerhalb des gültigen Bereichs der
Magneteinheit liegt. Siehe Abbildung 10.

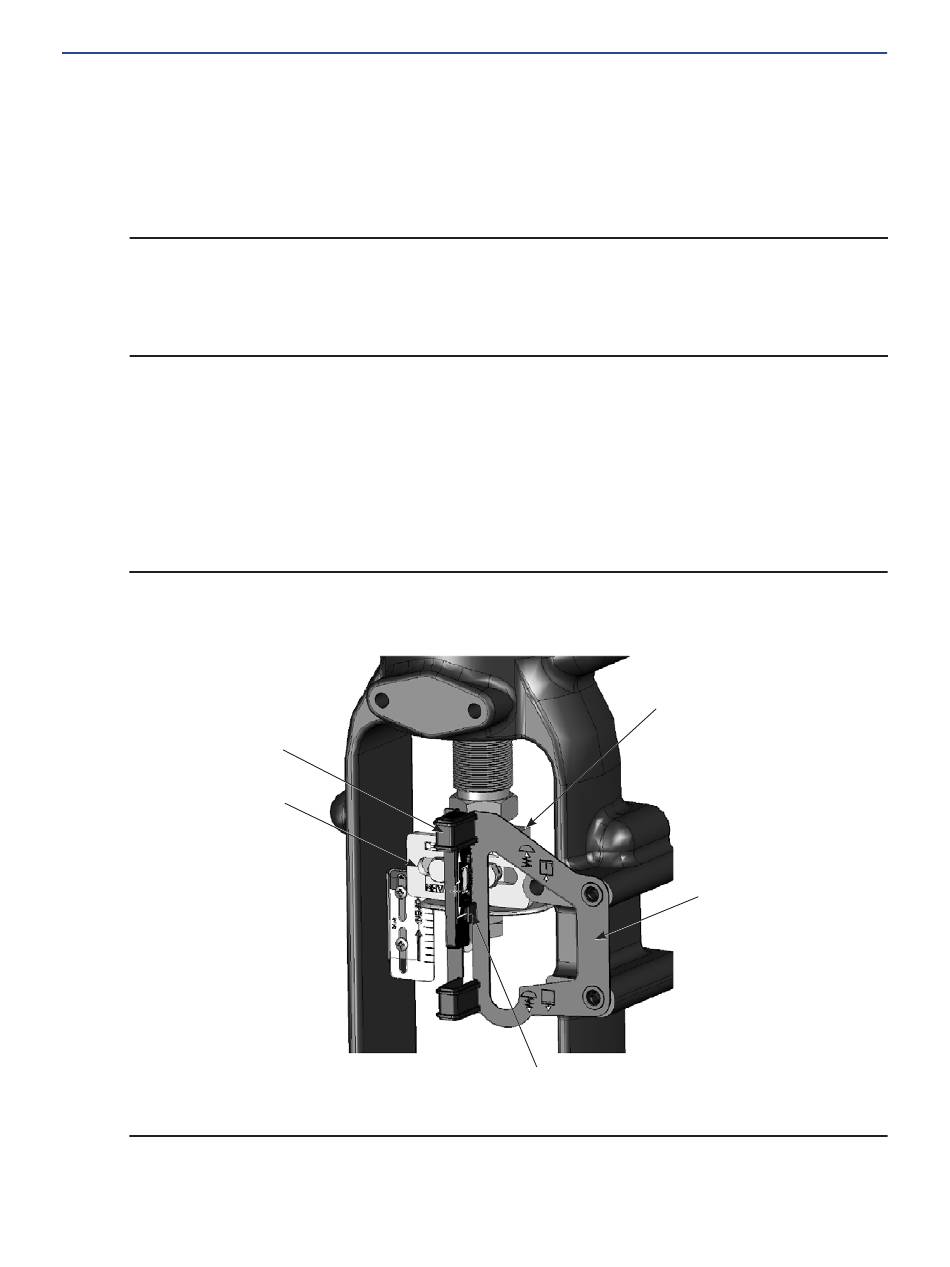

Abbildung 10. Ausrichtung der Magneteinheit bei mit Luft schließenden Antrieben
AUFNAHMESPALT
TEILE DES
RÜCKFÜHRSYSTEMS
DVC7K-H Digitaler Stellungsregler
VENTILSPINDELSCHLOSS
AUSRICHTUNGSSCHABLONE
INDEXMARKE
Mai 2024
13
