1. Die Schrauben anziehen und die Ausrichtungsschablone entfernen.
HINWEIS
Die Befestigungselemente der Magneteinheit mit einem Sechskantschlüssel mit flachem Ende
mit einem Drehmoment von 2,37 Nm für 4 mm-Schrauben und 5,08 Nm für 5 mm-Schrauben
anziehen. Für zusätzliche Sicherheit, insbesondere bei Anwendungen mit Vibrationen, kann
blaue (mittlere) Schraubensicherung an den Befestigungselementen verwendet werden.
2. Den Stopfen (R1/8) von der Rückseite des DVC7K-Gehäuses entfernen, wie in Abbildung 9
gezeigt. Dieser pneumatische Ausgangsanschluss am DVC7K stimmt mit dem integrierten
pneumatischen Anschluss des Antriebs überein.

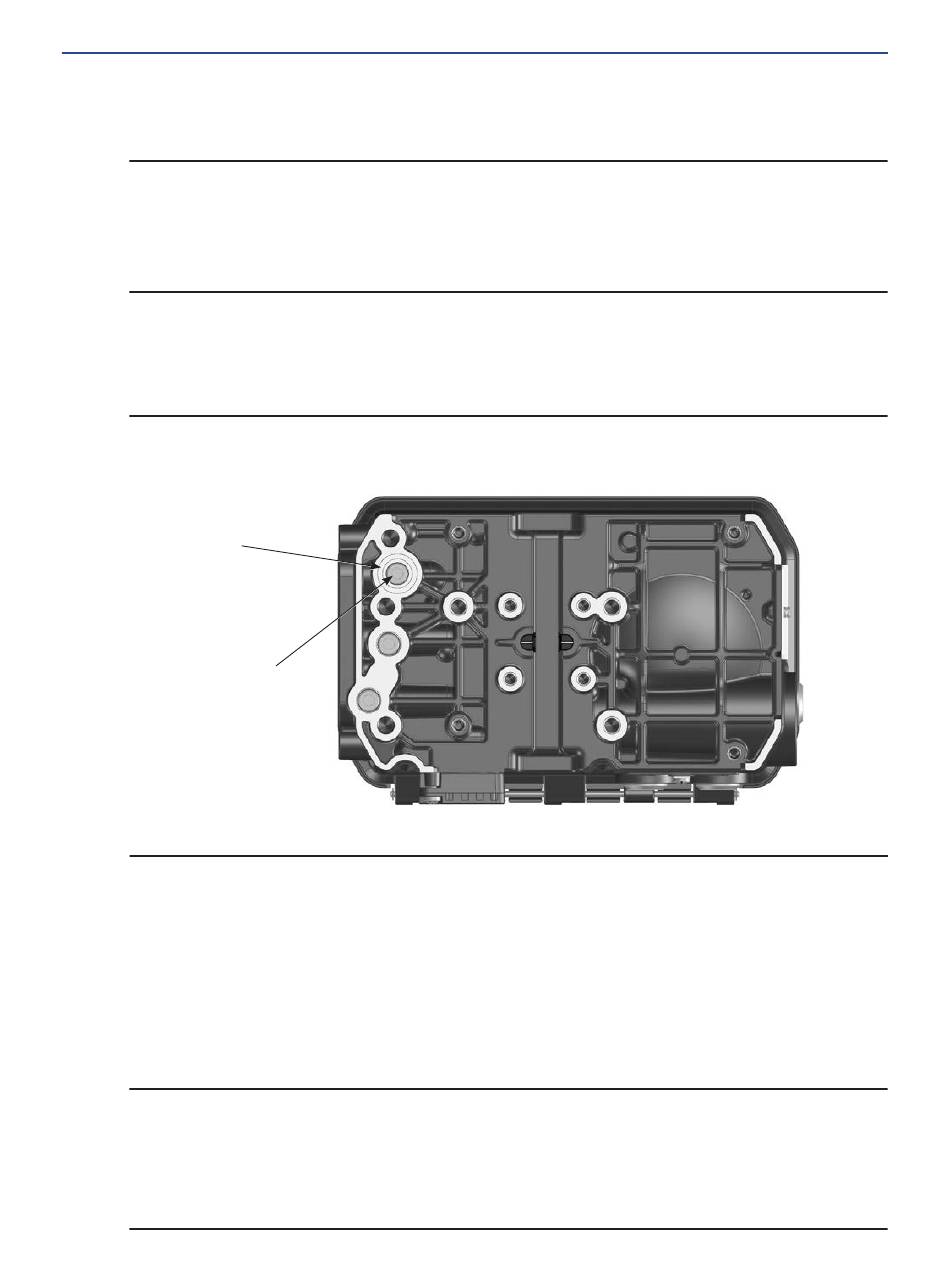

Abbildung 9. Integrierter pneumatischer Anschluss des Antriebs
O-RING
EINLEGEN
R1/8-STOPFEN
ENTFERNEN
3. Den Stopfen (1/4 NPT oder R1/4, im Montagesatz enthalten) am externen pneumatischen
Ausgangsanschluss A anbringen.
4. Den digitalen Stellungsregler an diejenige Seite der Montagefläche des Antriebs anbauen,
an der sich der offene pneumatische Anschluss befindet. Darauf achten, dass der
O-Ring zwischen dem pneumatischen Ausgang des digitalen Stellungsreglers und der
Montagefläche des Antriebs eingelegt ist. Pneumatikleitungen sind nicht erforderlich,
da sich die Luftkanäle im Inneren des Antriebs befinden.
HINWEIS
Den digitalen Stellungsregler mit einem 5 mm Sechskantschlüssel an der Montagefläche
des GX-Antriebs befestigen.
Den digitalen Stellungsregler mit einem 13 mm Steckschlüssel oder einem Ringschlüssel
an der Montagefläche des Antriebs 667 Größe 30i bis 76i befestigen.
