DVC7K-H Digitaler Stellungsregler
Mai 2024
Tabelle 1. Elektrische und pneumatische Konfigurationen
Imperial
Metrisch
Metrisch/Imperial

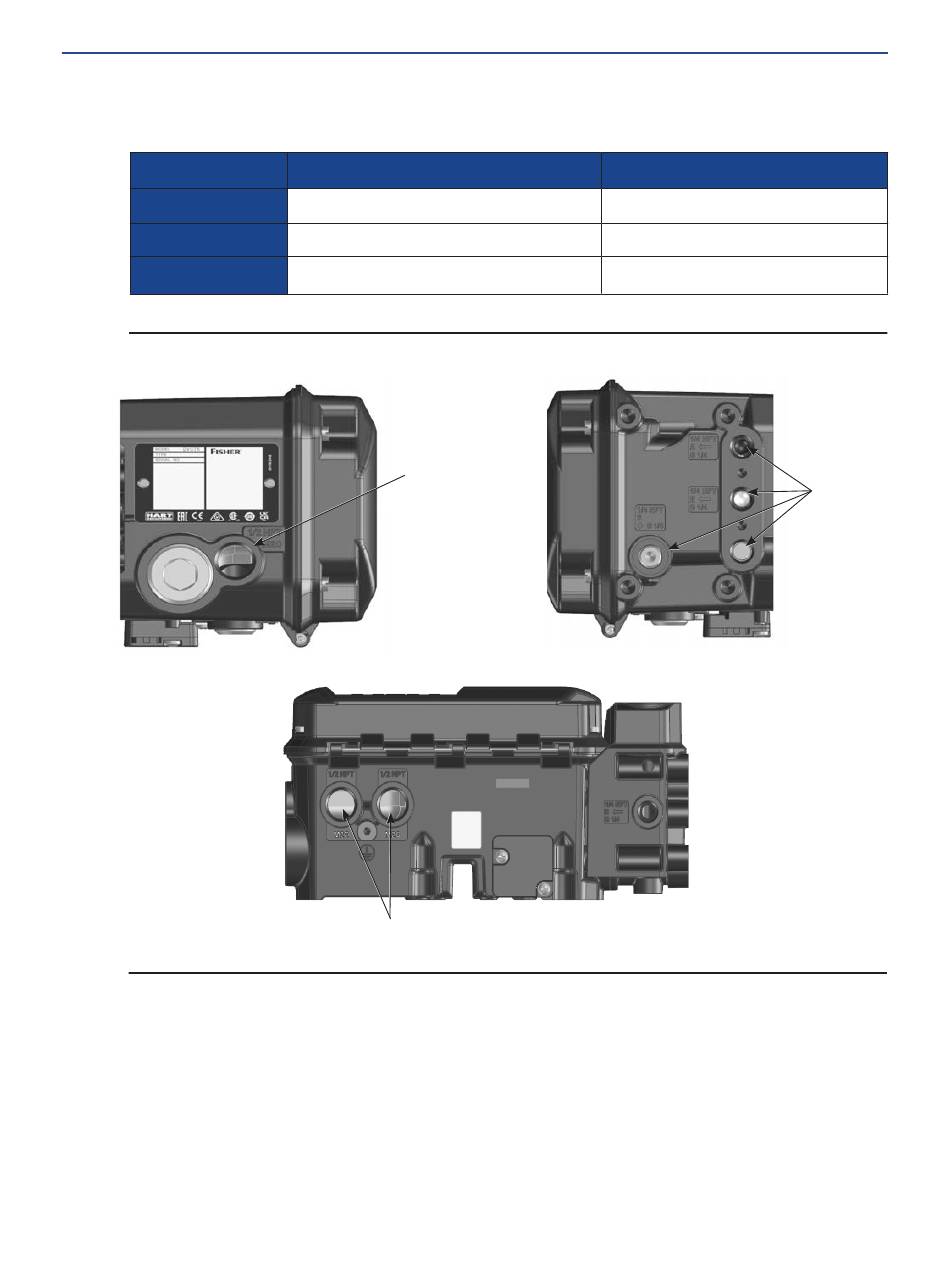

Abbildung 2. Elektrische und pneumatische Konfiguration
3.2 Montage des Ventils/Antriebs
Bei Bestellung als Teil einer Regelventilbaugruppe wird der digitale Stellungsregler werksseitig
auf den Antrieb montiert und das Instrument kalibriert. Bei Erwerb eines separaten digitalen
Stellungsreglers wird ein Montagesatz benötigt. Die folgenden Verfahren sind nur allgemeine
Richtlinien. Detaillierte Informationen zur Montage des digitalen Stellungsreglers an einem
bestimmten Antriebsmodell finden Sie in der Anleitung, die dem Montagesatz beiliegt.
4
Größe der elektrischen Leitungseinführung Größe des pneumatischen Anschlusses
1/2 NPT
M20
M20
LINKE ELEKTRISCHE
LEITUNGSEINFÜH-
RUNG
UNTERE LINKE UND RECHTE ELEKTRISCHE
LEITUNGSEINFÜHRUNG
Kurzanleitung
D104766X0DE
1/4 NPT
G1/4
1/4 NPT
PNEUMATISCHE
LEITUNGSEINFÜH-
RUNGEN
