Kurzanleitung
D104766X0DE

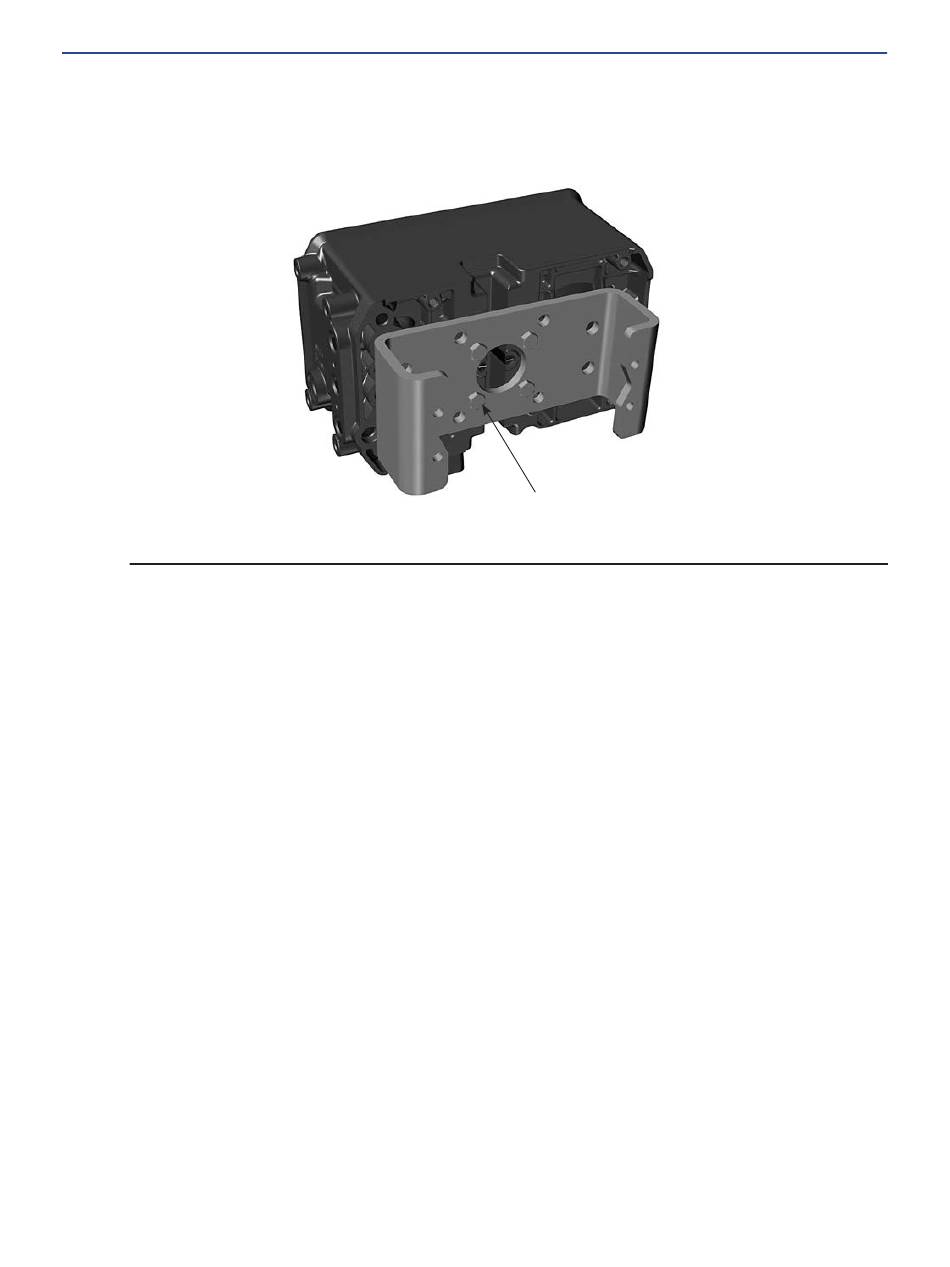

Abbildung 13. Montage an 90°-Schwenkantriebe
2. Die Magneteinheit an der Antriebswelle befestigen. In der Mitte des Stellwegs müssen
die Abflachungen der Magneteinheit ungefähr parallel zum Kanal auf der Rückseite des
DVC7K-Gehäuses sein, wie in Abbildung 14 gezeigt.
3. Die Montagehalterung am Antrieb befestigen.
4. Den digitalen Stellungsregler mit den vier Befestigungsschrauben an der Montagehalterung
befestigen, wie in Abbildung 13 gezeigt.
5. Den Abstand zwischen der Magneteinheit und dem DVC7K-Rückführschlitz prüfen.
6. Fahren Sie mit Kapitel 4, Anschließen der Pneumatikleitungen auf Seite 19 fort.
DVC7K-H Digitaler Stellungsregler
M6-BEFESTIGUNGSSCHRAUBEN (4)
Mai 2024
17
