DVC7K-H Digitaler Stellungsregler
Mai 2024

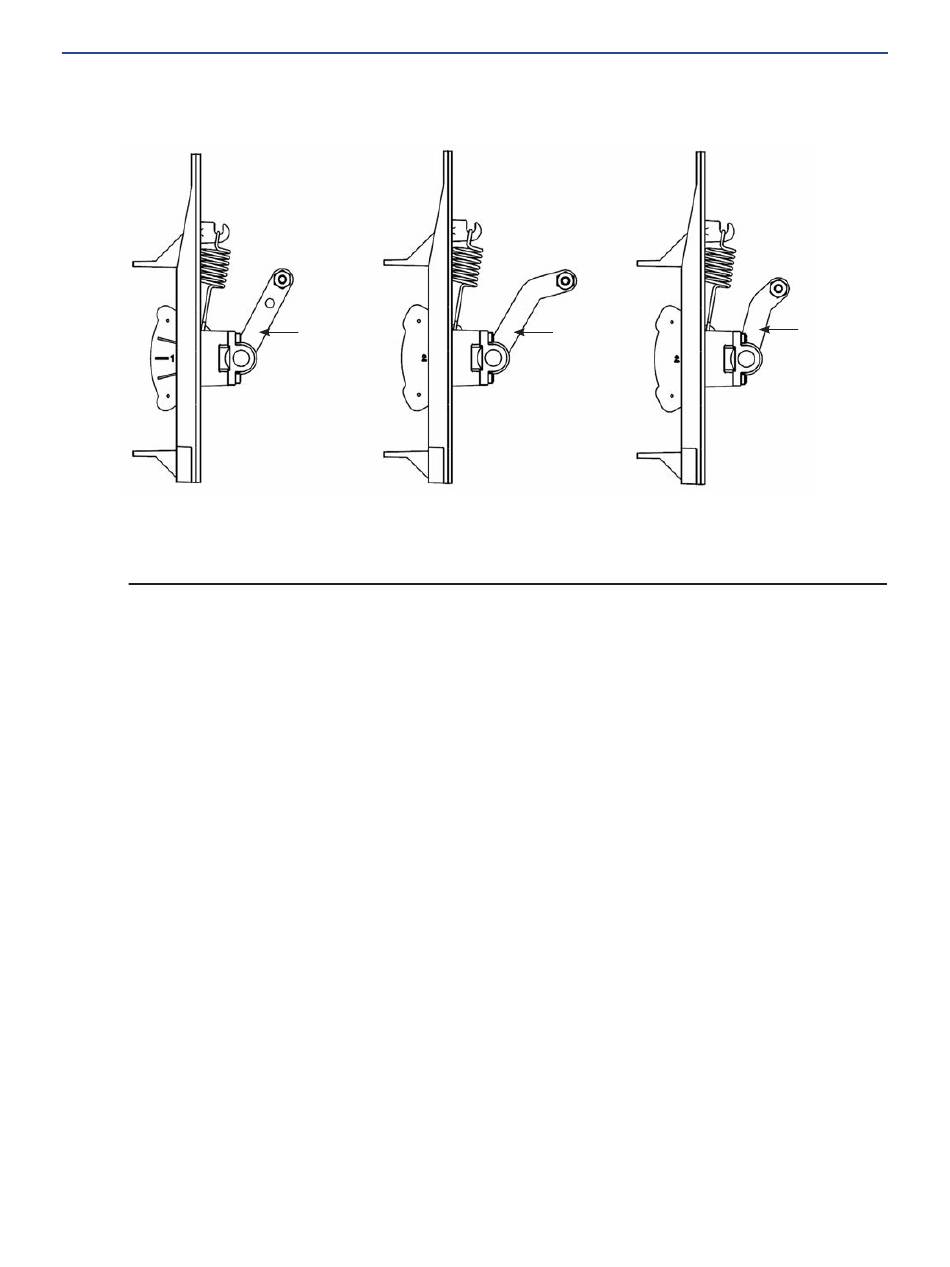

Abbildung 12. Montagevariationen für Drehantriebe
2052 GRÖSSE 2 UND 3
1051/1052 GRÖSSE
40-70
GRÖSSE 1061 GRÖSSE
30-100
E1229
ACHTEN SIE AUF DIE UNTERSCHIEDLICHE FORM UND LÄNGE DES ROLLENARMS
3. Montieren Sie den DVC7K wie folgt auf den Antrieb:
•
Falls benötigt, enthält der Montagesatz einen Montageadapter. Den Adapter am
digitalen Stellungsregler anbringen, und dann die digitale Stellungsregler-Baugruppe
am Antrieb montieren. Die Rolle am Rückführarm des digitalen Stellungsreglers
berührt die Kurvenscheibe des Antriebs, wenn dieser angebracht wird.
•
Falls kein Montageadapter erforderlich ist, den digitalen Stellungsregler und den
Montagesatz direkt am Antrieb montieren. Die Rolle am Rückführarm des digitalen
Stellungsreglers berührt die Kurvenscheibe des Antriebs, wenn dieser angebracht wird.
4. Fahren Sie mit Kapitel 4, Anschließen der Pneumatikleitungen auf Seite 19 fort.
Halterungsmontiert
Der digitale Stellungsregler DVC7K kann auf alle 90°-Schwenkantriebe sowie auf solche,
die den NAMUR-Richtlinien entsprechen, montiert werden. Dazu ist eine Montagehalterung
mit zugehörigen Montageteilen erforderlich. Siehe Abbildung 13.
1. Das Regelventil vom Druck in der Prozessleitung trennen und den Druck auf beiden
Seiten des Ventilgehäuses entlasten. Alle Druckleitungen zum Antrieb absperren und
den Druck am Antrieb vollständig entlasten. Mit Hilfe geeigneter Verriegelungen und
Sperren sicherstellen, dass die oben getroffenen Maßnahmen während der Arbeit
am Gerät wirksam bleiben.
16
ROLLENARM
ROLLENARM
2052 GRÖSSE 1
Kurzanleitung
D104766X0DE
ROLLENARM
1051 GRÖSSE 33
1052 GRÖSSE 20-33
